Kingmach-vibrerende trådsensorer til strukturel sundhedsovervågning

Hvad en vibrerende trådsensor måler i SHM

En vibrerende trådsensor konverterer en mekanisk ændring til en ændring i resonansfrekvensen af ​​en spændt tråd. En kompatibel udlæsning exciterer ledningen, registrerer responsen og anvender kalibreringskoefficienter til at beregne belastning, tryk, belastning eller en anden teknisk værdi. Frekvens er den målte størrelse, så normal kabelmodstandsvariation har mindre indflydelse på resultatet, end den kan have på et lavt modstands- eller spændingssignal. Kabelkontinuitet, afskærmning, fugtbeskyttelse og udlæsningskompatibilitet har stadig betydning.

Gennemgå for en dybere forklaring af følemekanismen hvordan vibrerende trådstrækningsmålere fungerer . Den tekniske fordel er stærkest ved langsom, langsigtet overvågning, hvor stabilitet og lange kabelruter betyder mere end højfrekvent dynamisk respons. En vibrerende trådsensor er ikke automatisk det rigtige valg til hurtige vibrationer, store globale bevægelser eller en geometri, der kræver en fleksibel, træk-wire, optisk eller satellitbaseret målesti.

Terminologitjek før tilbudsanmodningen

Brug ikke "vibrerende wire" som et generisk navn for hvert frekvens-output eller digitalt forskydningsinstrument. Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT og JMDL-32XXAT-modeller bruger induktive frekvensmodulationsprincipper. JMDL-52XXADT bruger to koblede induktive spoler, JMLS-22XXADT bruger en wire-wire-mekanisme med modstandskonvertering og digital kommunikation, og JMBD-1050 bruger GNSS-positionering. Korrekt terminologi forhindrer uoverensstemmende udlæsningskanaler, ledningsantagelser og kalibreringsprocedurer.

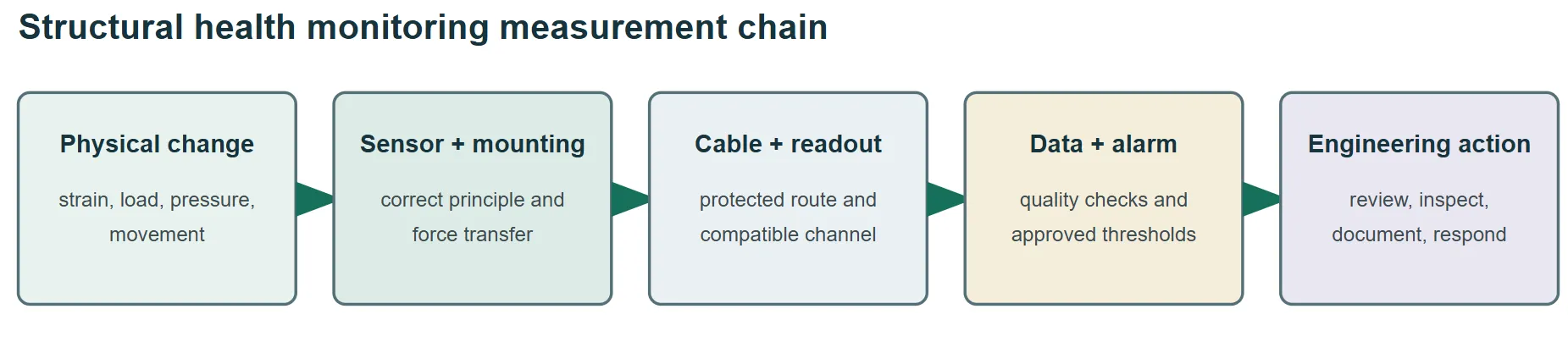

Byg målekæden, før du vælger en model

En sensor er et lag af et SHM-system. Målepunktet, monteringshardware, beskyttet kabelrute, udlæsning eller logger, kommunikationslink, software, alarmtærskler og reaktionsprocedure skal fungere som én kæde. En meget stabil sensor kan ikke korrigere et ustabilt anker, beskadiget kabel, inkompatibel kanal, dårlig temperaturfortolkning eller en alarmtærskel, der ikke har noget teknisk grundlag.



• Definer det tekniske spørgsmål og den fysiske variabel, før du vælger en sensorfamilie.
• Bekræft, at rækkevidde, opløsning, repeterbarhed, temperaturadfærd og samplingshastighed understøtter alarmbeslutningen.
• Angiv montering, kabelbeskyttelse, jordforbindelse, overspændingsbeskyttelse, udlæsningskanaler, kommunikation, datalagring og vedligeholdelsesadgang.
• Tildel ansvar for baseline-aflæsninger, tærskelgodkendelse, alarmgennemgang, inspektion og dataopbevaring.

Udvælgelseskriterier, der hører hjemme i tilbuddet

Otte muligheder for bevægelsesovervågning og hvor de passer

De følgende otte muligheder vises i Kingmach's forskydningstransducers rækkevidde . De løser forskellige bevægelsesspørgsmål inden for SHM, men de er ikke otte versioner af én vibrerende trådsensor. Sammenlign sensorprincippet, målestien, installationsmetoden, output og vedligeholdelseskravet, før du behandler modeller som erstatninger.

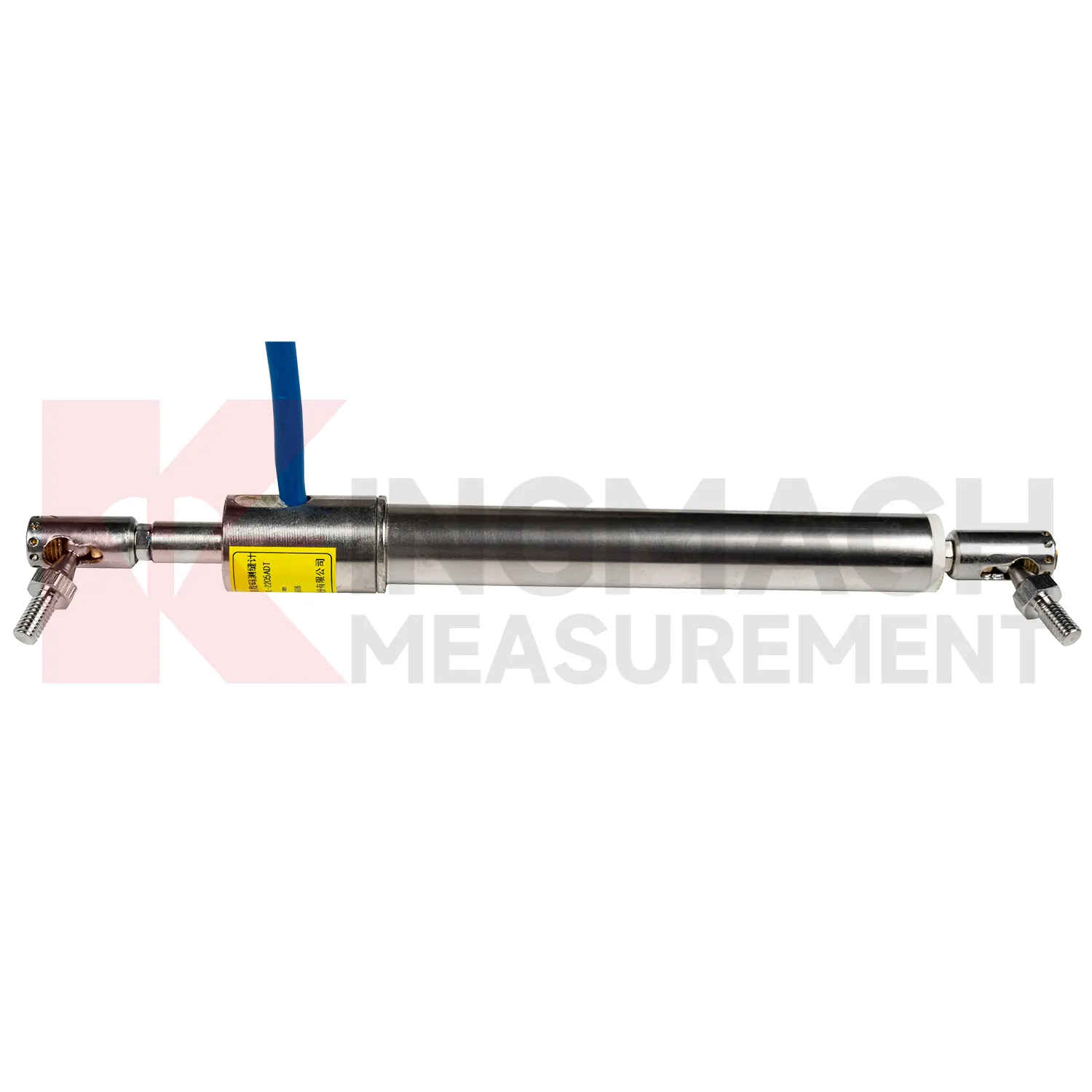

1. Smart revnemåler: JMDL-22XXAT

Brug JMDL-22XXAT Smart revnemåler når den tekniske variabel er ændringen i bredde over en revne, samling eller ekspansionsfuge. Standardvalgmuligheder giver køberen mulighed for at matche forventet bevægelse frem for at acceptere én generisk rejse. Monteringsgeometri skal overføre åbningen direkte ind i måleren, mens ankre holdes udenfor beskadiget eller løst materiale. Nulværdien skal registreres med temperatur, installationstilstand og den relevante tegningsreference.

Egongyan Rail-only Bridge-projektet brugte smarte revnemålere i et bredere broovervågningssystem, der viser hvorfor revnedata skal fortolkes med belastning, afbøjning, belastning og miljømålinger. En almindelig fejl er at vælge det mindste område for tilsyneladende præcision uden at tillade sæsonbestemt bevægelse eller installationsforskydning. En anden er montering på tværs af en uregelmæssig revne uden at definere bevægelsesaksen. Spørg efter den nøjagtige rækkevidde, nøjagtighed, temperaturmulighed, kabellængde, monteringstilbehør, kalibreringsregistrering og kompatibel udlæsning. Definer, hvem der må nulstille nulstillingen, og hvordan enhver nulstilling vil blive registreret i overvågningshistorikken.

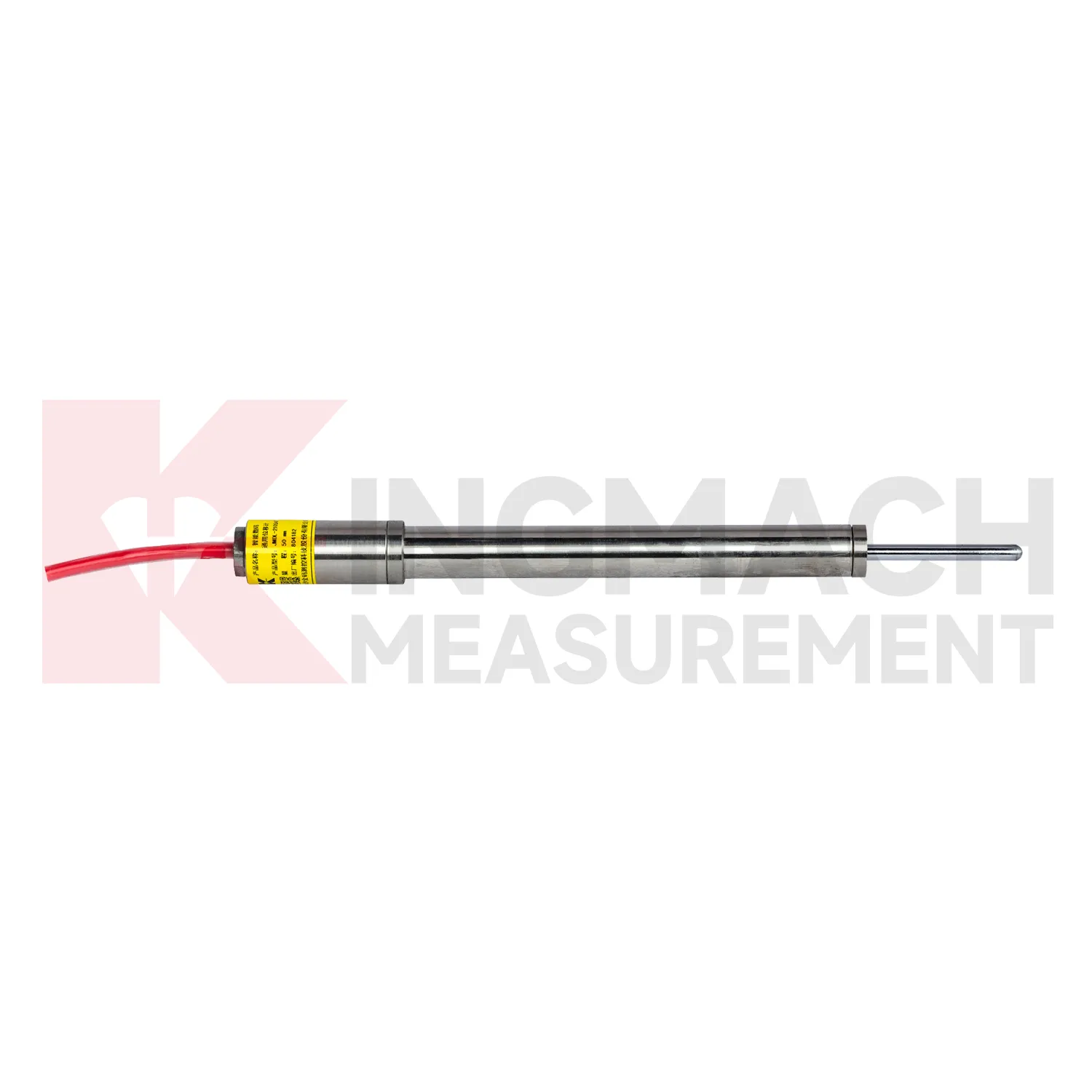

2. Almindelig forskydningsmåler: JMDL-21XXAT

De JMDL-21XXAT Almindelig forskydningsmåler passer til direkte relativ bevægelse mellem to strukturelle komponenter, når måleretningen er klar. Typiske opgaver omfatter ekspansionsledsbevægelse, lokal støtteforskydning og relativ bevægelse på tværs af en defineret grænseflade. Dens induktive frekvensmodulationsarkitektur og digitale funktioner gør den til en anden teknologi end en konventionel vibrerende trådsensor, selvom frekvens er involveret i den interne måleproces.

Inden du bestiller, skal du tegne det faste punkt, det bevægelige punkt, den forventede retning, den indledende forlængelse og den fulde bevægelseskonvolut. Kontroller, om drejning eller tværgående bevægelse kan sidebelaste stangen eller beslaget. Den sædvanlige fejl er at behandle en almen måler som et universelt svar, når bevægelsesbanen er buet, for lang, utilgængelig eller refererer til ustabilt materiale. I disse tilfælde kan en fleksibel, ståltovs-, flerpunkts-, grundfjelds-, optisk- eller GNSS-metode besvare spørgsmålet mere pålideligt. Kræv en dimensioneret monteringstegning og verificer den installerede startposition, før basislinjeaflæsningen accepteres.

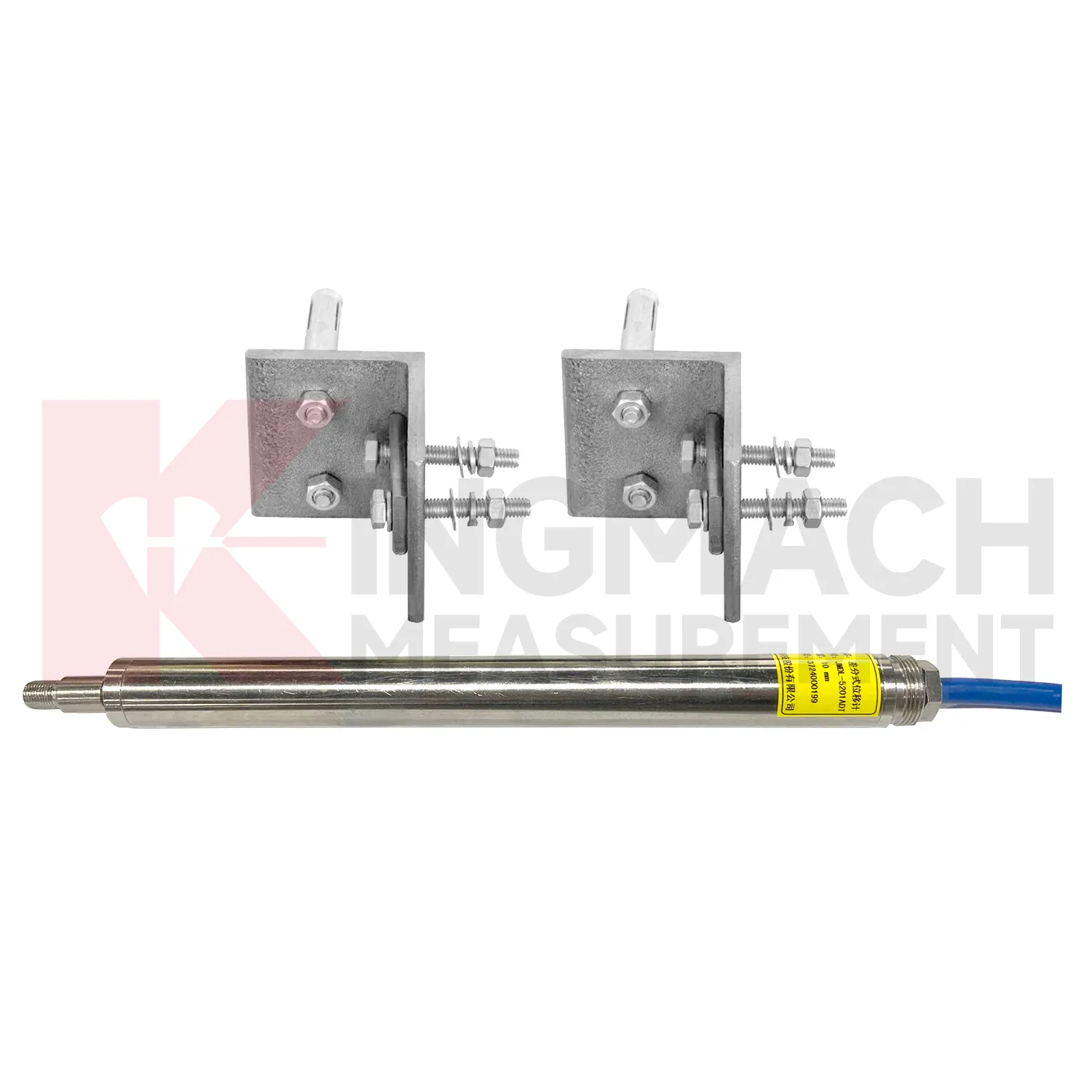

3. Differentialforskydningsmåler: JMDL-52XXADT

Vælg JMDL-52XXADT Differentialfortrængningsmåler når beslutningen afhænger af bevægelsesforskel mellem to punkter, såsom relativ bevægelse over et led, segment eller grænseflade. To koblede induktive spoler reagerer i modsatte retninger, når stangen bevæger sig. Differentialberegningen har til formål at reducere almindelig miljøpåvirkning, herunder temperaturrelaterede effekter. Dette funktionsprincip må ikke betegnes som vibrerende wire.

Referencepunkterne er en del af målingen. Hvis begge anker bevæger sig uafhængigt, kan outputtet være korrekt for den installerede geometri, men forkert for den tekniske fortolkning. Medtag beslagets stivhed, justering, udgangsposition, termisk bevægelse, adgang og kabelbeskyttelse i installationstegningen. En almindelig fejl er at bruge en differentialmåler, når projektet faktisk har brug for absolut position eller lang rejse. Bekræft referencerammen og forventet tegnkonvention, før du definerer alarmer. Under idriftsættelse skal du anvende en kontrolleret bevægelse i begge retninger og verificere skiltet, retur og kanalkortlægning.

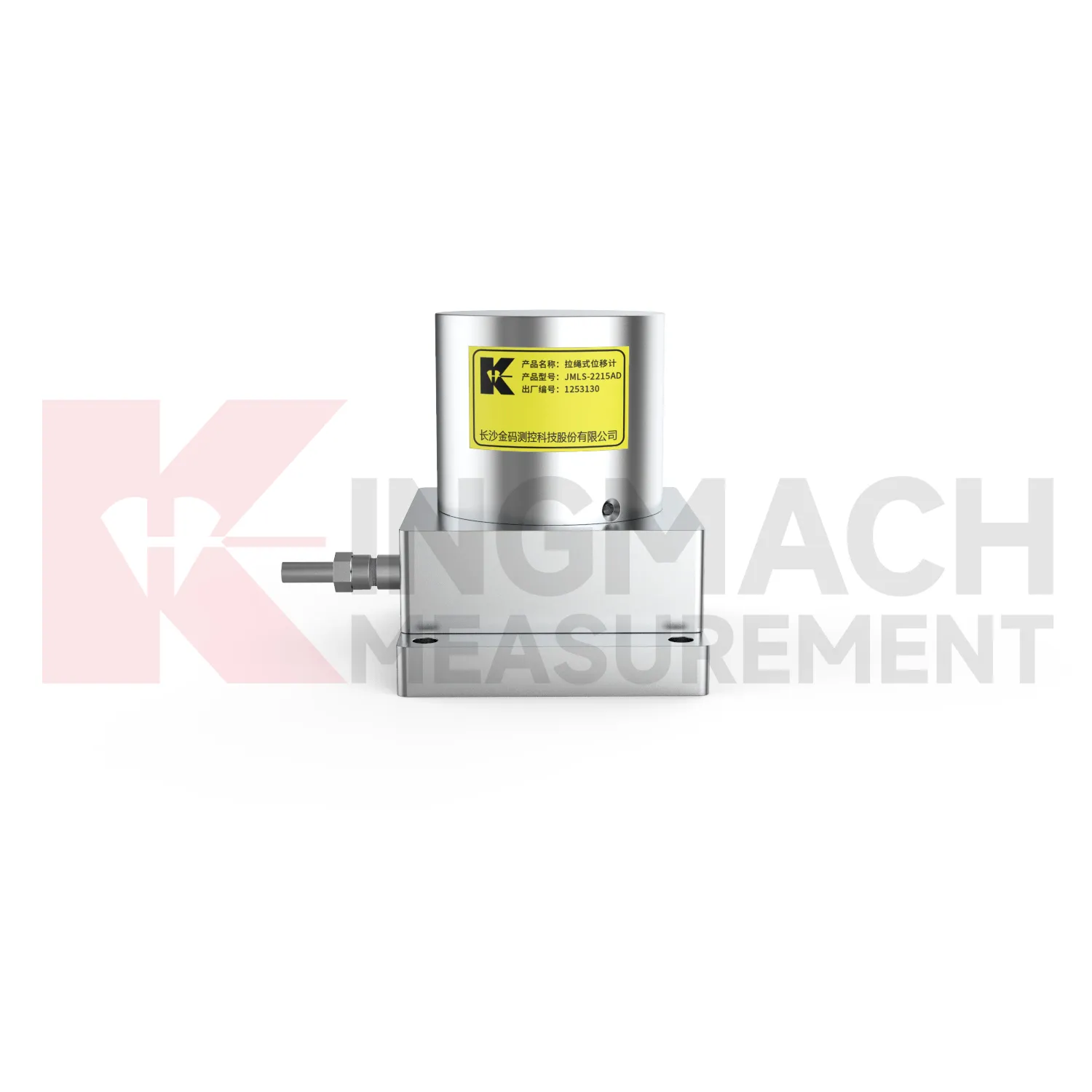

4. Ståltovsforskydningssensor: JMLS-22XXADT

De JMLS-22XXADT Wire Rope Displacement Sensor konverterer kabelforlængelse eller tilbagetrækning gennem en spole og roterende følemekanisme. Det er nyttigt, når vandringen er større, eller en stiv målestang ikke kan følge den tilgængelige vej. RS485-kommunikation kan forenkle forbindelsen til et kompatibelt indsamlingssystem, men den mekaniske kabelrute er fortsat det dominerende installationsproblem.

• Hold kablet på linje med den tilsigtede bevægelse, og beskyt det mod slid, fastlåsning, is, snavs og utilsigtet stød.
• Tjek tilbagetrækningskraft, ankerstyrke, brugbar vandring, bøjningsgeometri, kabinettætning, protokolindstillinger og adgang til inspektion.
• Brug ikke den fulde nominelle bevægelse som designbevægelse; reserveinstallation og margin for ekstreme hændelser.

En hyppig fejl er at fokusere på elektronisk opløsning, mens man ignorerer kabelmekanik. Dårlig justering eller en ubeskyttet rute kan medføre friktion, slæk eller beskadigelse, som ingen digital udgang kan korrigere. Bekræft trækretningen og tilbagetrækningsadfærden gennem hele den forventede vandring, før det beskyttende kabinet lukkes.

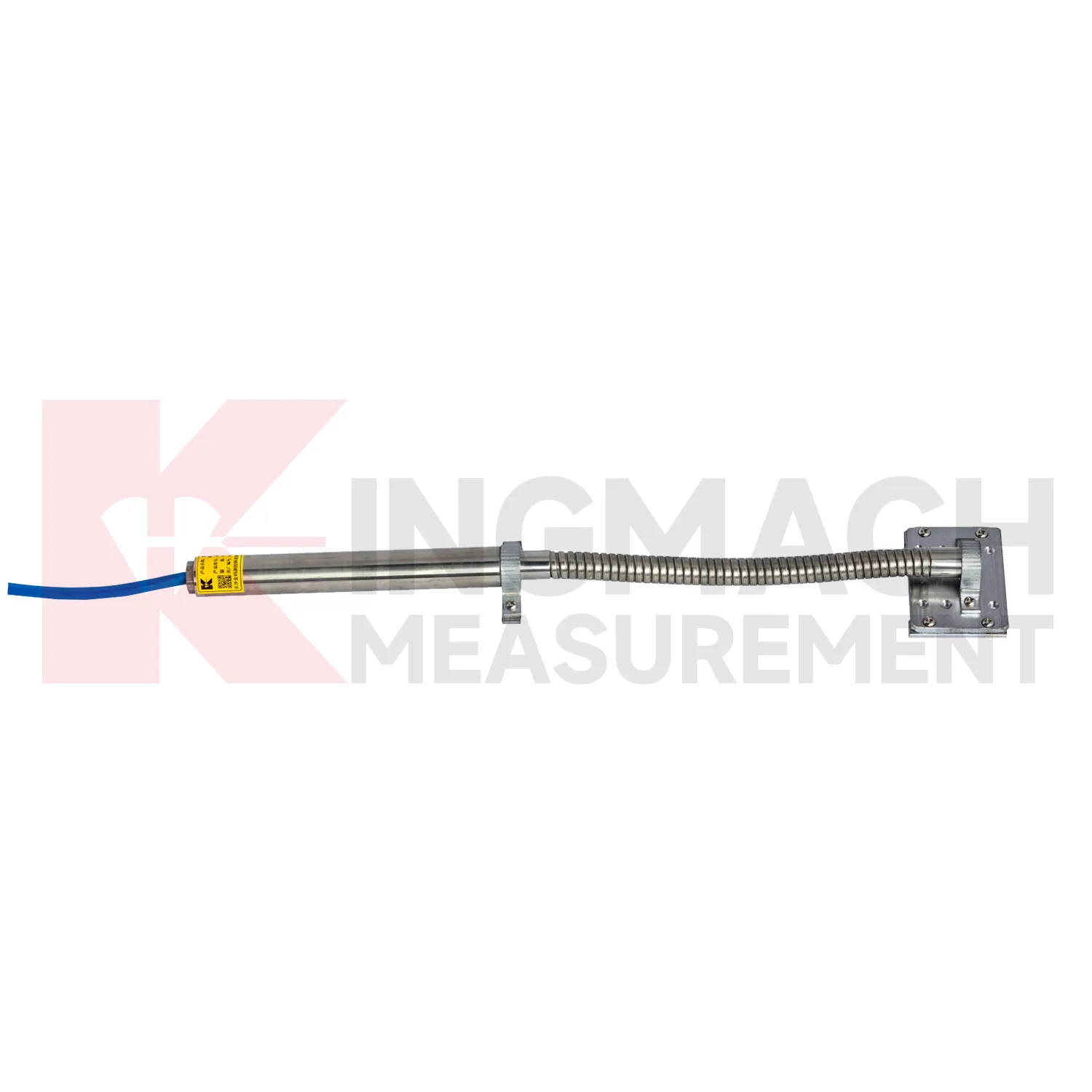

5. Fleksibel forskydningsmåler: JMDL-24XXAT

Brug JMDL-24XXAT fleksibel forskydningsmåler når følerelementet skal deformeres med geonet eller en anden indlejret forstærkning i stedet for at spænde over et rent lige mellemrum. Den fleksible forlængelse følger materialets bevægelse, mens det interne induktive frekvensmodulationsfølerarrangement undgår glidende kontakt mellem stangen og spolen. Dette gør modellen relevant til applikationer med forstærket jord, undergrund, hældning og fundament, hvor en stiv overflademåler ville forvrænge målebanen.

Installationsplanlægning bør dække sensororientering, fastgørelse til armeringen, beskyttelse under fyldningsplacering, kabeludgang, komprimeringsbelastninger, indledende aflæsning og forholdet mellem målt forlængelse og teknisk belastning. Den almindelige fejl er at behandle den fleksible stang som mekanisk uforgængelig. Byggeudstyr, skarpe bøjninger, dårlig fastgørelse eller ukontrolleret påfyldningsplacering kan beskadige enheden eller afkoble den fra materialet. Kræv en installationsmetodeerklæring og holdpunktinspektion før nedgravning. Fotografer vedhæftningen og kabelruten, så senere datagennemgange kan bekræfte den installerede geometri.

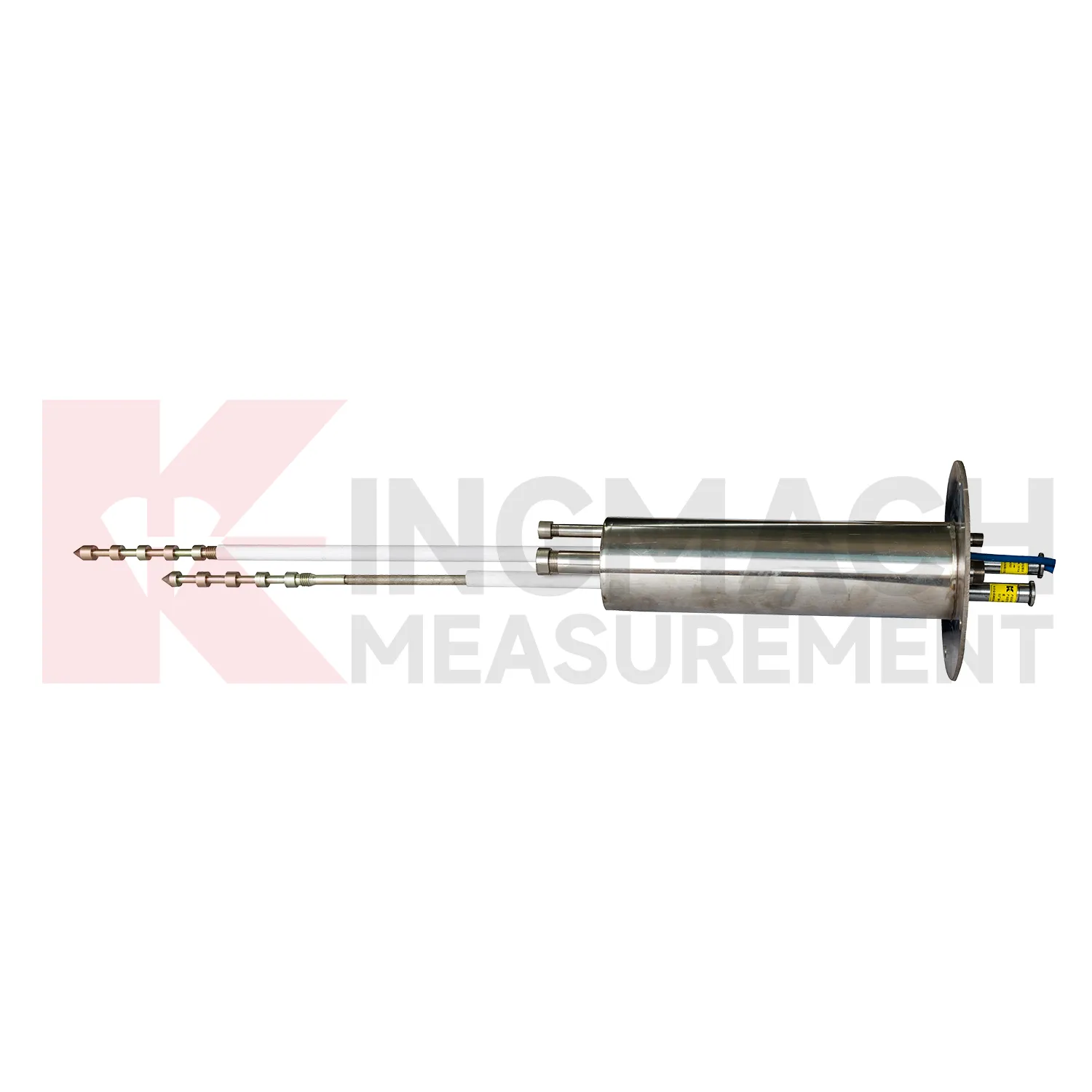

6. Multipoint forskydningsmåler: JMDL-31XXAT

De JMDL-31XXAT Multipoint Displacement Meter adskiller bevægelse i flere dybder i omgivende sten, skråninger, fundamentsgrave eller tunneljord. Ankre installeret i forskellige dybder forbindes gennem stænger og beskyttelsesrør til individuelle forskydningsmålere. Sammenligning af punkterne hjælper ingeniøren med at skelne lavvandet deformation fra dybere bevægelse. Dette er mere informativt end én overfladeaflæsning, når placeringen af ​​den aktive zone er usikker.

Designteamet bør specificere borehulsdybde og -diameter, tre-til-fem-punkts layout, ankerdybder, geologi, fuger, stanglængder, hovedbeskyttelse, kabelføring, installationssekvens og basislinjeprocedure. Den almindelige fejl er at vælge ens punktafstand uden reference til lag, diskontinuiteter, udgravningsstadier eller den forventede forskydningszone. En anden risiko er at tillade installation af fuger eller stang for at skabe utilsigtet kobling mellem punkter. Behandl borehulsdesign og installationsrekord som en del af instrumentspecifikationen. Kræv den endelige dybdeplan og installeret punktidentifikation for at matche loggerkanalkortet.

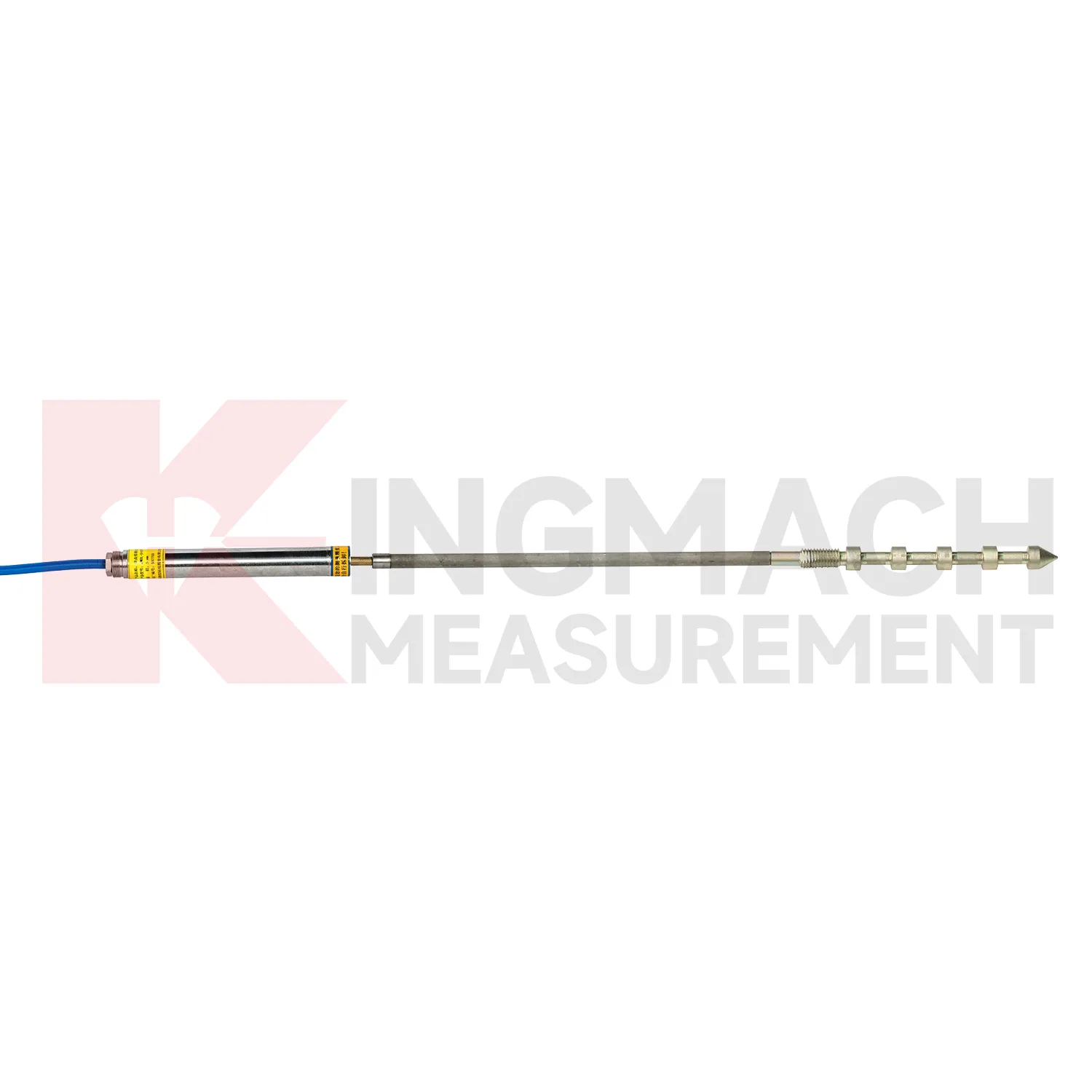

7. Enkeltpunkts grundfjeldsforskydningsmåler: JMDL-32XXAT

De JMDL-32XXAT Enkeltpunkts grundfjeldsforskydningsmåler måler bevægelse mellem en overflade eller strukturel reference og et dybt anker. Den passer til tunnelstensdeformation, dæmningsfundamentbevægelse, skråningsbevægelse eller fundament-pit-applikationer, når ingeniøren kan identificere en meningsfuld stabil referencedybde. Instrumentet kombinerer en forskydningssensor, stang, anker, beskyttelsesrør og hovedsamling, så borehuls- og ankerdesign påvirker resultatet direkte.

Antag ikke, at dybere automatisk betyder stabil. Gennemgå geologi, forvitring, samlinger, grundvand, udgravningspåvirkning og den forventede deformationszone, før du vælger ankerdybde. Et enkelt punkt kan ikke vise, hvordan bevægelsen er fordelt over ankeret; brug et flerpunktssystem, når dybdeprofilering er påkrævet. Den mest almindelige fejl er at kalde det dybe anker "grundfjeld" uden at dokumentere, hvorfor det er en acceptabel reference. Medtag borehulslogfiler, fugeposter, installeret længde og basislinjeaflæsninger i godkendelsesdokumenter. Hvis referencestabiliteten forbliver usikker, tilføje en uafhængig undersøgelse eller et andet målepunkt til verifikation.

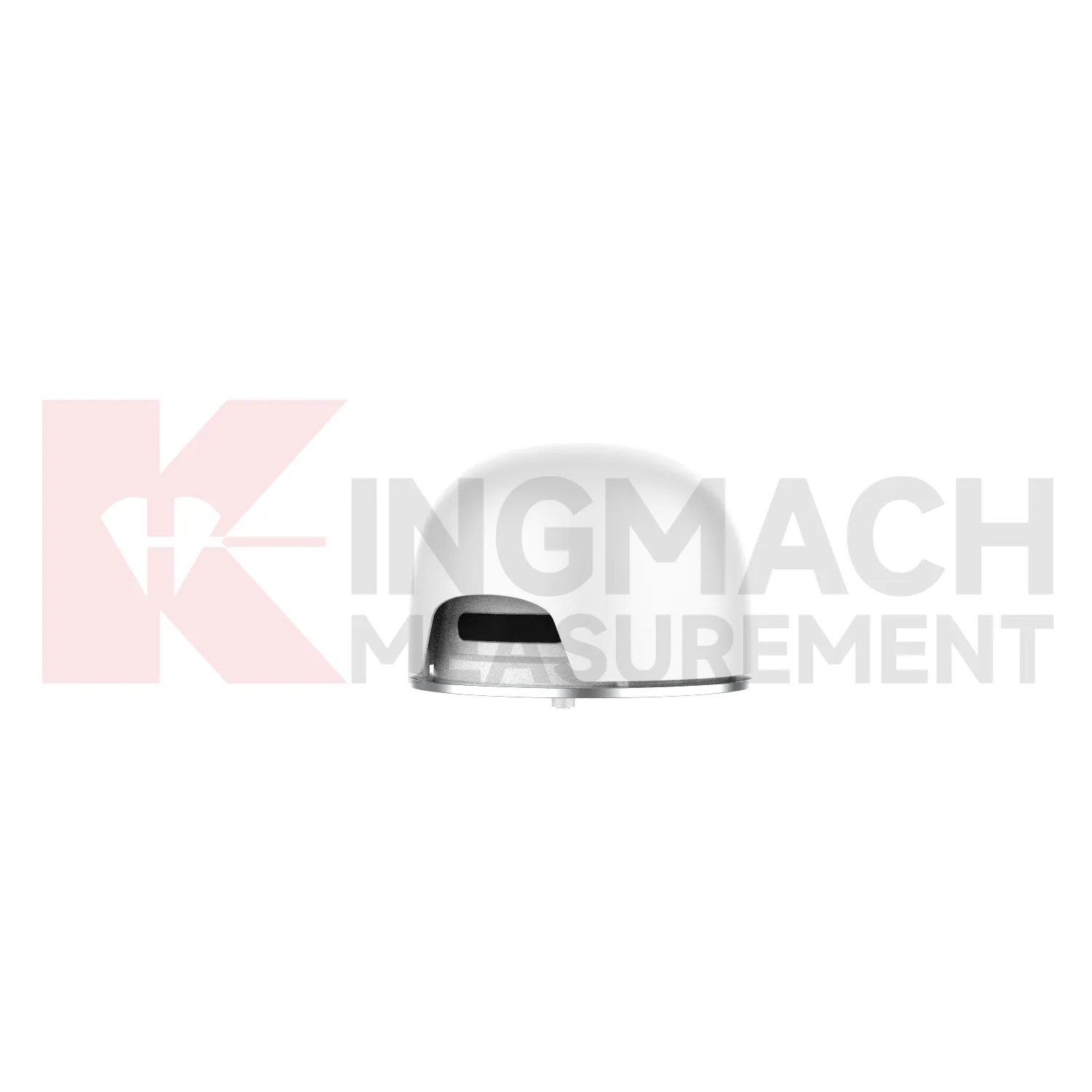

8. GNSS-forskydningsovervågning: JMBD-1050

Brug JMBD-1050 GNSS overvågningsenhed til vandrette og lodrette positionsændringer på tværs af åbne broer, skråninger, dæmninger, miner, jernbaner eller store strukturer. GNSS måler global position frem for lokal revneåbning eller stangvandring. Systemet kræver en passende positioneringsarkitektur, monteringsmonument, strømforsyning, kommunikation og databehandlingsmetode. Det kan dække bevægelsesskalaer og afstande, der er upraktiske for en lokal kontaktsensor.

Før indkøb skal du gennemgå satellitsynlighed, flervejsrisiko, antenneplacering, reference- eller korrektionsmetode, koordinatsystem, samplingsinterval, strømautonomi, kommunikationsdækning, lynbeskyttelse, og hvordan forskydningsvektorer vil blive filtreret og alarmeret. Den almindelige fejl er installation af GNSS nær reflekterende strukturer eller blokeret himmel og forventer samme datakvalitet som et åbent sted. GNSS og lokale sensorer arbejder ofte sammen: GNSS sporer globale bevægelser, mens revnemålere eller dybe instrumenter identificerer lokale deformationsmekanismer. Inkluder en sky-view og kommunikationsundersøgelse i acceptplanen før installationen.

Verificeret projektbevis og hvad købere skal lære

Navngivne projektreferencer er kun nyttige, når de tydeliggør systemets omfang. De tre verificerede tilfælde nedenfor viser multisensorovervågning snarere end en succespåstand med én model. Brug dem til at indramme variablerne, anskaffelsesarkitekturen og feltrisici, der hører hjemme i et projektanbud.

Bro: Egongyan Rail-only Bridge

De Egongyan Rail-only Bridge overvågningsprojekt i Chongqing kombinerede smarte revnemålere med kabelkraft-, afbøjnings-, belastnings-, vibrations- og miljøinstrumenter. For indkøb betyder det, at en revnemåler ikke bør bedes om at forklare enhver strukturel reaktion. Definer, hvordan temperatur, trafikrelateret adfærd, kabelkraft, afbøjning og revnetendenser vil blive tidsjusteret og gennemgået.

Tunnel: Yuping-Panzhou Expressway

De Yuping-Panzhou Expressway overvågningsprojekt i Guizhou dækket tunnelbebyggelse, konvergens, revner og strukturelle belastninger. Udstyrsblandingen omfattede smart crack- og laserforskydningsmåling, hydrostatiske niveausensorer og vibrerende wire-strain-instrumenter. Lektionen er præcis mærkning: Et projekt kan bruge sensorer til vibrerende ledninger, uden at hver forskydningskanal er vibrerende ledning.

Skråning: Jiwei Expressway i Shandong

De Jiwei Expressway skråning overvågning projekt kombineret dyb forskydning, nedbør, grundvandsniveau og lyd- og lysalarmfunktioner. 2024-projektet demonstrerer, hvorfor deformationsdata har brug for trigger og site-condition kontekst. En hældnings-RFQ skal forbinde bevægelsesdybde, nedbørsinterval, grundvandsrespons, kommunikation, strøm, alarmlogik og inspektionsansvar.

Dæmningsprojekter kræver samme systemdisciplin

For en dæmning skal du definere, om beslutningen vedrører revneåbning, samlingsbevægelse, fundamentdeformation, poretryk, vandstand, sætning, hævning eller global forskydning. EN dæmningsovervågningssystem kombinerer normalt flere sensorfamilier og miljømålinger. Angiv referencepunkter, gallerier eller kabelruter, vandtætning, overspændingsbeskyttelse, indsamlingsredundans, inspektionsadgang, tærskelejerskab, og hvordan aflæsninger vil blive sammenlignet med reservoirniveau og temperatur.

Datalogning, fjernovervågning og produktvideo

Langsigtet SHM har normalt behov for automatisk optagelse, mens manuelle udlæsninger forbliver nyttige til idriftsættelse, baseline-tjek, fejlfinding og små projekter. Match hver kanal til sensing princippet og output. Planlæg udlæsning eller datalogger , instrumenteringskabel , kommunikation og visualiseringssoftware før sensorordren frigives.

Alarmlogik bør adskille datakvalitetstjek fra strukturelle tærskler. Manglende data, flade linjer, pludselige trin efter vedligeholdelse, umulig temperaturrespons og uenighed mellem relaterede kanaler kan indikere et måleproblem. Strukturelle advarsler bør bruge projektgodkendte tærskler, vedholdenhedsregler, eskaleringskontakter og et inspektionssvar. Gem rå aflæsninger, tekniske værdier, kalibreringsversioner, vedligeholdelseshændelser og tærskelændringer, så senere korrekturlæsere kan rekonstruere beslutningen.

Videoen viser JMZX-215HAT/HB/HA indstøbning vibrerende tråd strain gauge , et ægte vibrerende trådinstrument, der bruges til indlejret belastningsovervågning. Brug den til at skelne et vibrerende wirefølende element fra de induktive, ståltovs- eller GNSS-forskydningsteknologier beskrevet ovenfor. Til markforberedelse skal du parre produktanmeldelsen med installationsvejledning til vibrerende wire strain gauge .

Indkøb og kommercielle vilkår

Sammenlign konfigureret systempris i stedet for sensorenhedspris. Tilbuddet skal adskille sensorer, kabellængder, monteringshardware, udlæsnings- eller loggerkanaler, kabinetter, strøm, kommunikation, software, kalibreringsdokumenter, idriftsættelse, træning, reservedele, emballage, fragt og afgifter. Dette afslører, om en lavere sensorpris skaber højere integrations-, installations- eller vedligeholdelsesomkostninger.

Aktuelle kommercielle vilkår for de refererede Kingmach-forskydningsmodeller bruger en minimumsordremængde i ét stykke, omsættelige priser, T/T på forhånd og forsendelse inden for 30 dage efter fuld betaling. Behandl disse som vilkår i tilbudsfasen, ikke et permanent løfte. Bed proformafakturaen om at bekræfte modelsuffiks, mængde, enhed og samlet pris, Incoterm, emballage, betalingsmilepæl, leveringstid, forsendelsesmetode, garanti, kalibreringsomfang, reservetilgængelighed og dokumentsprog.

Livscyklusgennemgang bør omfatte installationsarbejde, adgangsbegrænsninger, kalibreringstjek, kabeludskiftning, loggerudvidelse, kommunikationsgebyrer, softwaredrift, planlagte inspektioner og omkostningerne ved et nødbesøg på stedet. For nedgravede eller fjernsensorer kan erstatningsadgang opveje den oprindelige købspris. Aftal fabriksdokumentation og kontrol før forsendelse før betaling, så manglende model-, kanal-, kabel- eller protokoldetaljer dukker ikke op under idriftsættelsen.

RFQ-tjekliste for en SHM-sensorpakke

Måling og struktur

• Strukturtype, overvågningssted, tegninger, fotos og den fysiske variabel, der skal måles.
• Forventede normale og ekstreme værdier, påkrævet opløsning, nøjagtighedsgrundlag, alarmtærskel, prøvetagningsinterval og overvågningsvarighed.
• Referencepunkter, bevægelsesretning, installationsforskydning, temperaturområde og relaterede kanaler, der er nødvendige for fortolkning.

Site og installation

• Vand, støv, korrosion, vibrationer, lynnedslag, konstruktionspåvirkning, krav til boring eller fuger, adgang og kabelføring.
• Monteringsbeslag, ankre, beskyttelsesrør, samledåser, stik, afskærmning, jording og overspændingsbeskyttelse.
• Installationsmetodeerklæring, basislinjeprocedure, holdpunkter, acceptaflæsninger og as-built-poster.

Data og kommercielt omfang

• Manuel eller automatisk udlæsning, kanaltype, protokol, strøm, lagring, transmission, softwarekortlægning, alarmer og brugerroller.
• Datablad, kalibreringskoefficienter, seriel sporbarhed, ledningsføring og installationsinstruktioner, gældende certifikater, garanti og support.
• Mængde, kabellængde, tilbehør, reservedele, emballage, Incoterm, betalingsbetingelser, leveringstid, destination og idriftsættelsesbehov.

Almindelige købsfejl, der øger overvågningsrisikoen

• Kalder hver frekvens-output eller digital bevægelsessensor vibrerende ledning uden at bekræfte følerelementet og udlæsningskanalen.
• Vælg mellem kun normal bevægelse og uden hensyntagen til installationsforskydning, sæsonbetinget adfærd eller en troværdig ekstrem begivenhed.
• Sammenligning af nøjagtighedsværdier uden at kontrollere, om de refererer til fuld skala, aflæsning, linearitet, repeterbarhed eller et komplet installeret system.
• Bestilling af sensorer før færdiggørelse af ankre, borehuller, kabelruter, beskyttelse, loggerkapacitet, kommunikation, strøm og softwaremærker.
• Brug af en lokal sensor til at fortolke en mekanisme på systemniveau, der også afhænger af belastning, temperatur, tryk, sætning eller global bevægelse.
• Godkender den laveste enhedspris uden prissætning af installation, kanalhardware, dokumentation, vedligeholdelsesadgang, reservedele og udskiftningsrisiko.
