Real-time Dam Safety Alerts med Differential Pressure Water Level Sensors

Damejere har brug for tidligere synlighed i niveauforskydninger, ændringer i nedsivningstryk og trendbrud, der opstår, før et driftsproblem bliver til en sikkerhedshændelse. Differenstryk vandstandssensorer er nyttige, fordi de bliver ved med at spore disse ændringer ved indlejrede, våde og svært tilgængelige overvågningspunkter.

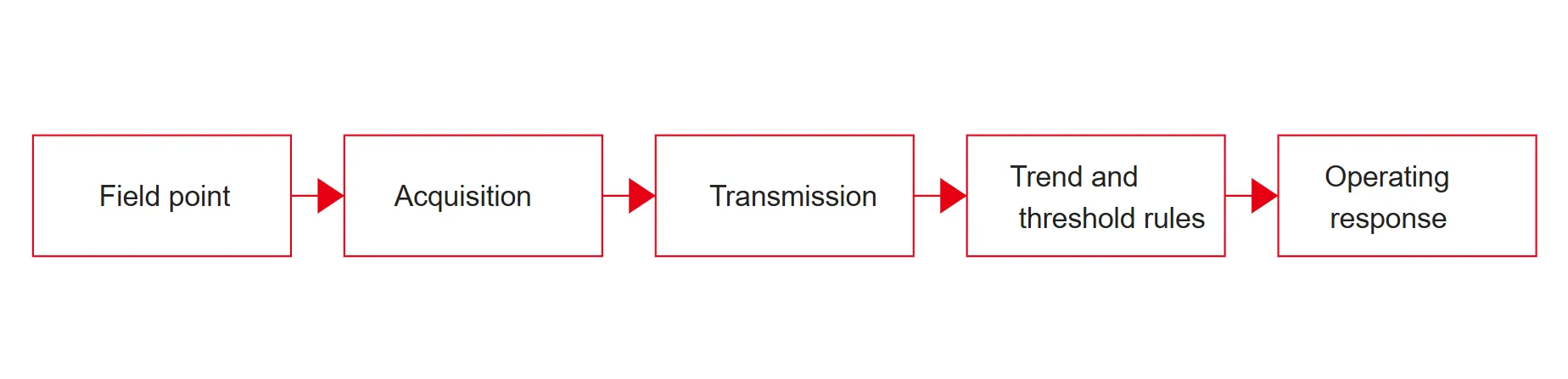

I en brugbar alarmarbejdsgang er sensoren kun det første led. Aflæsningen skal forblive stabil under feltforhold, bevæge sig rent ind i optagelseslaget og nå software, der kan sammenligne den med tærskler, ændringshastighedsregler og instrumenter i nærheden. Det er det, der gør periodisk kontrol til dæmningssikkerhedsalarmer i realtid.

For køber-side-evaluering er det egentlige spørgsmål ikke, om en sensor kan aflæse vandstanden isoleret. Det virkelige spørgsmål er, om det kan understøtte pålidelige alarmer på tværs af indlejrede rør, drænpunkter, uovervågede stationer og lange serviceintervaller uden at skabe ekstra usikkerhed for overvågningsteamet.

For dæmningsoperatører er den mest nyttige advarsel sjældent en enkelt høj aflæsning. Det er et niveau- eller nedsivningssignal, der bryder fra dets normale forhold til reservoirdrift, nedbør, dræning eller strukturel bevægelse.

Hvorfor vandstandssignaler betyder noget i dæmningssikkerhedsprogrammer

En dæmningsplan sporer normalt mere end reservoirets højde. Operatører ser også nedsivningstryk, phreatisk linjebevægelse, dræningsadfærd, nedstrømsniveau og den måde, disse aflæsninger bevæger sig sammen med data om forskydning, revnebredde eller stress. En enkelt værdi kan se normal ud, mens dens tendens mod nedbør, udledning eller løftetryk fortæller en anden historie.

Derfor har alarmlogik brug for kontekst. En stigende aflæsning inde i et fundaments vandstandsrør kan pege på, at en nedsivningssti bliver mere aktiv. En ændring ved et trykaflastningsrør kan tyde på, at drænforholdene ændrer sig. En stigning i reservoirniveauet under normal drift kan være acceptabel, men den samme stigning parret med usædvanlige indre trykbevægelser fortjener opmærksomhed.

Et pålideligt dæmningsprogram behandler vandstand, nedsivning, deformation og miljøovervågning som forbundne indikatorer. Det matcher, hvordan erfarne operatører læser risiko i praksis: advarselsværdien kommer fra korrelation, ikke fra ét instrument, der arbejder alene.

Hvordan differenstryksensorer forvandler vandhovedet til brugbare data

Differenstryk vandstandsinstrumenter udleder væskehøjde fra tryk. I felten konverterer sensoren vandhovedet, der virker på måleelementet, til en digital niveauværdi. Når installationen bruger et ventileret kabel forbundet til atmosfæren, kan aflæsningen reducere barometrisk interferens og reagere hurtigere på faktisk vandstandsbevægelse.

Denne driftslogik passer godt til dæmningsarbejdet, fordi mange overvågningspunkter er smalle, indlejrede, våde og svære at få adgang til. I stedet for at stole på hyppige manuel lyd, kan instrumentet forblive på plads og rapportere inde fra et vandstandsrør, ved et afløbsudløb eller inden for et hydrologisk observationspunkt.

For en kablet overvågningsarkitektur, Kingmach's JMYC-67XXAD serien er placeret til dybt nedsivningstryk, reservoir- og dæmningsvandstandsobservation, grundvandsovervågning og indstøbt rørinstallation. Dens RS485-output, IP68-beskyttelse, 0,1 mm opløsning og 0,2 % FS-nøjagtighed er den slags detaljer, som købere kan bruge, når de screener pasform med en eksisterende anskaffelsesrygrad.

Hvilke dæmningsadvarsler i realtid afhænger faktisk af

En alarm oprettes ikke af sensoren alene. Det afhænger af tærskeldesign, overtagelsespålidelighed, kommunikationsstabilitet og sammenligning med nærliggende instrumenter. I praksis bruger teams ofte tre lag af regler: absolutte alarmtærskler, ændringshastighedstærskler og korrelationstjek mod nedbør, reservoirdrift, nedsivning eller deformationsdata.

For eksempel kan en stigning i reservoirniveauet under et planlagt driftsvindue være acceptabelt. En hurtig intern vandstandsstigning i et indlejret observationsrør, især hvis det er parret med unormal nedsivningsstrøm eller opløftningstryk, kræver en anden reaktion. Bedre regler reducerer chancen for, at besætninger spilder tid på falske alarmer, mens de stadig mangler et udviklingsmønster.

Det er også her resten af ​​systemet betyder noget. Kingmachs dæmningsorienterede produktsæt inkluderer JMZX-XXGH anskaffelsesmodul og en overvågningssoftwareplatform, som er relevant, fordi alarmkvaliteten afhænger af, hvordan sensoren, loggeren, transmissionslaget og visualiseringsstakken opfører sig sammen under kontinuerlig brug.

Platformvisninger til gennemgang og alarmkontrol

Hvor differenstryk vandstandsmålere passer i en dæmningsinstrumentblanding

Differenstryk vandstandsenheder er stærkest, når opgaven er kontinuerlig niveauobservation i rør, hydrologiske punkter eller nedsivningsrelaterede overvågningssteder, hvor stabilt digitalt output betyder noget. De er normalt en del af et bredere instrumentmix frem for et selvstændigt svar.

En praktisk dæmningsopsætning kan kombinere en differenstrykvandstandsmåler til vandhovedbevægelse, et vibrerende trådpiezometer til poretryksadfærd, forskydningssensorer til strukturel bevægelse og et softwarelag, der binder dataene til advarselstærskler. Hvis stedet har eksterne punkter uden praktisk strøm eller kabler, kan en integreret trådløs model reducere feltarbejde og forenkle implementeringen.

For uovervågede reservoir- eller flodpunkter JMYC-67XXAWL integreret model kombinerer en 4G DTU og internt batteri i én pakke. Det kan gøre vedligeholdelsesplanlægningen renere, når et projekt ønsker færre separate feltkomponenter.

Sådan sammenligner du kablede og integrerede differenstrykmodeller

Den hurtigste måde at sammenligne muligheder på er at se forbi overskrifterne og matche hver model til overvågningsarkitekturen. Et kablet RS485-instrument kan passe bedre, når dæmningen allerede har kabinetter, loggerkapacitet og en stabil kommunikationsrygrad. En integreret 4G-enhed kan forkorte installationstiden på fordelte punkter, hvor nedgravning og strømføring ville bremse projektet.

For indkøbsgennemgang bør sammenligningen forblive bundet til driftsmetoden. I Kingmach-serien passer JMYC-67XXAD-linjen til kablet RS485-integration og finopløsningsovervågning, mens JMYC-67XXAWL-linjen flytter diskussionen mod indbygget 4G-kommunikation, intern lithium-strøm og batterilevetid, der ændres med samplingsintervallet. Disse forskelle påvirker vedligeholdelsesplanlægning, reservestrategi og alarmfrekvensdesign.

Installationsdetaljer, der beskytter alarmkvaliteten

Mange dårlige advarsler er installationsproblemer forklædt som sensorproblemer. Hvis vandstandsrøret er blokeret, udluftningsvejen er kompromitteret, kabelhåndteringen er dårlig, eller referencetilstanden er ustabil, vil datastrømmen drive, før nogen får mistanke om monteringsmetoden.

For accept fra købersiden skal du bede leverandøren om at definere rørstørrelseskompatibilitet, suspensionsmetode, ventileret kabelbeskyttelse, vandtæt håndtering ved stik, loggeradressering og idriftsættelsestjek for nuldrift, repeterbarhed og kommunikation. Det holder overdragelsen bundet til markadfærd i stedet for en papirspecifikation alene.

Når overvågningspunktet er fjerntliggende, bør idriftsættelsesplanen også definere prøvetagningsinterval, advarselsfrekvens, batteriudskiftningsplanlægning og hvordan platformen markerer manglende data i forhold til unormale data. Det er forskellige hændelser, og at blande dem i softwarelaget skaber forvirring under virkelige hændelser.

Hvordan ingeniører læser unormale tendenser, før de bliver til nødsituationer

Et nyttigt alarmsystem venter ikke på en ekstrem værdi. Den holder øje med ændringer i hældning, varighed og overensstemmelse mellem relaterede kanaler. I dæmningsarbejde betyder det ofte at kontrollere, om den indre vandstandsbevægelse følger reservoirdriften normalt eller adskilles fra den.
