Hvordan virker vibrerende trådspændingsmålere? Principper og anvendelser

Med hensyn til teknisk sikkerhedsovervågning skal det bemærkes, at alle ændringer muligvis ikke er synlige på overfladen. Inden revner, forskydninger eller andre skader bliver synlige, kan der allerede være tegn på, at en brodrager udsættes for unormale belastninger, en del af dæmningen reagerer unormalt, eller en tunnelbeklædning er genstand for belastningsvariationer. For projektinteressenter, herunder projektejere, konstruktører, konsulenter og integrationsspecialister, er det vigtigt at opdage disse ændringer tidligt.

Det er netop derfor, at belastningsovervågning er så vigtig i anlægsarbejder. Mængden af ​​belastning i et materiale, som svarer til forlængelse og kompression, afslører dets ydeevne, når det udsættes for belastninger. I mange tilfælde har vibrerende trådstrækningsmålere vist sig at være et af de mest pålidelige værktøjer i marken.

Fra broer og dæmninger til skråninger, bygninger, tunneler, vindtårne, underjordiske arbejder og transportinfrastruktur, er vibrerende wire-teknologi meget brugt, hvor overvågning af stabilitet og holdbarhed har betydning. Kontakt os for mere information om, hvordan vibrerende trådstrækningsmålere fungerer, hvorfor de er værdsat i ingeniørprojekter, og hvor de almindeligvis anvendes. Vi introducerer også en overflademonteret løsning til strukturelle overvågningsprojekter.

Hvorfor vibrerende trådbelastningsovervågning er meget udbredt i anlægsteknik

I store infrastrukturprojekter er overvågningsforholdene ofte krævende. Sensorer kan blive udsat for udendørs vejr, temperaturændringer, fugt, støv, vibrationer og lange serviceperioder. I disse miljøer leder ingeniører ikke blot efter en sensor, der fungerer i et laboratorium. De har brug for en registreringsmetode, der kan levere stabile data over tid under virkelige feltforhold.

Dette er en af ​​hovedårsagerne til, at vibrerende trådteknologi er så udbredt i teknisk sikkerhedsovervågning.

Måleteknikken for vibrerende trådsensorer viser bedre langtidsstabilitet, målenøjagtighed og målekonsistens end andre måleteknikker. Systemet fungerer bedst til længere overvågningsperioder, som kræver konstant output i flere måneder eller flere år i stedet for korte testintervaller.

Pålideligheden af ​​dette system, som giver vigtige overvågningsfunktioner for broer, dæmninger, holdesystemer, tunneller, vindtårne ​​og underjordiske arbejder. Projekterne kræver overvågningsdata, der muliggør sikkerhedsvurdering, trendanalyse og vedligeholdelsesplanlægning gennem hele strukturens levetid.

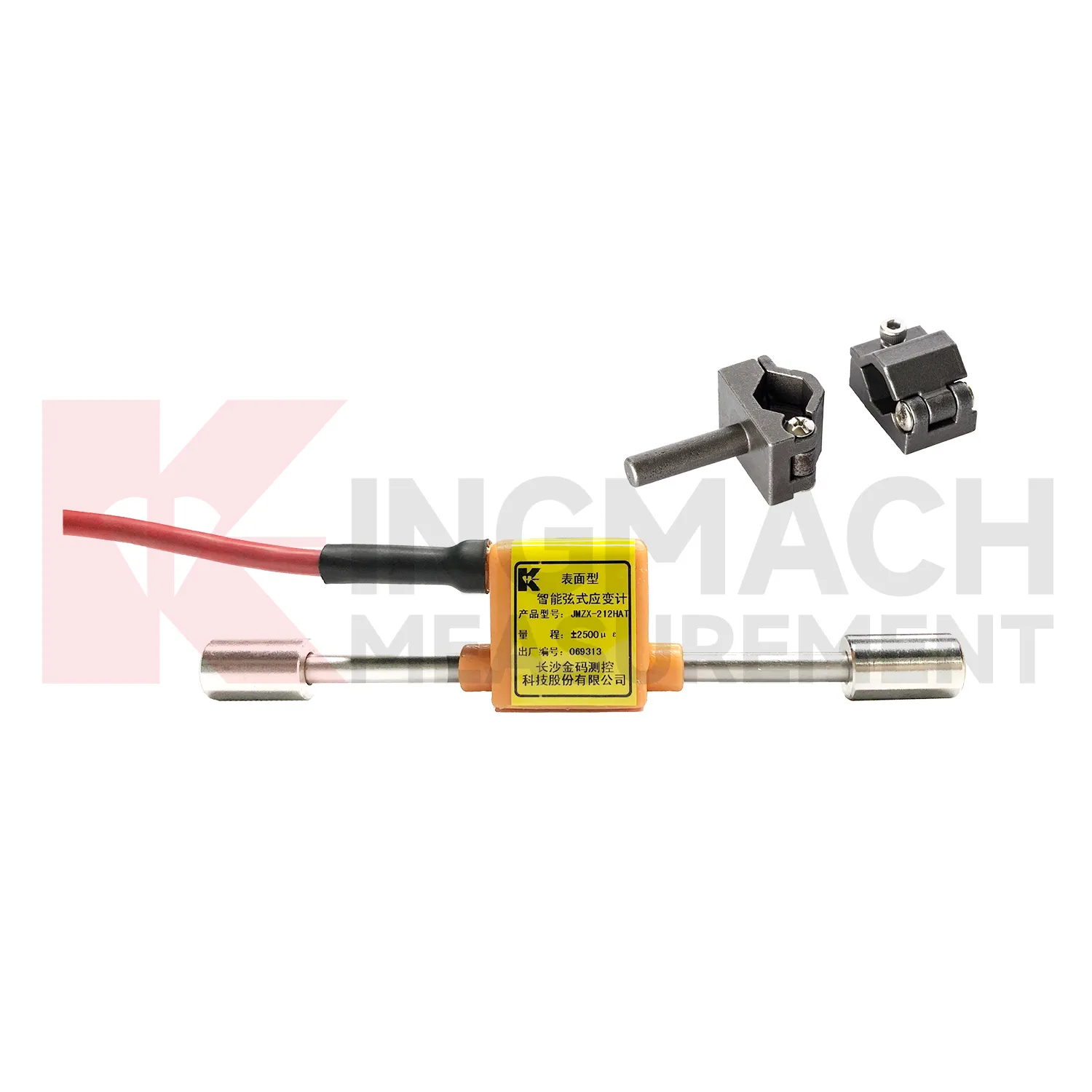

Hvad er en vibrerende trådspændingsmåler?

En vibrerende tråd-strain gauge fungerer som en strain-målingssensor, der registrerer trådspændingsændringer for at bestemme tøjningsniveauer.

Sensoren indeholder en ledning, der strækker sig mellem to uændrede punkter. Sensorlegemet overfører enhver deformation, der opstår, til den overvågede struktur. Trådspændingen undergår ændring på grund af denne proces. Trådvibrationsfrekvensen ændres i overensstemmelse med trådspændingen, hvilket resulterer i strukturspænding, hvilket forårsager et synkroniseret frekvensskift.

Denne frekvens kan derefter måles af en læseenhed eller datalogger og konverteres til tekniske data til analyse.

Enkelt sagt forvandler en vibrerende trådstrækningsmåler strukturel bevægelse til et frekvenssignal, der kan bruges til at overvåge stressrelateret adfærd. Systemet bliver afgørende for ingeniørprojekter, der har brug for langsigtede, nøjagtige og pålidelige belastningsmålinger.

Hvordan virker vibrerende trådspændingsmålere?

Systemets funktionsprincip kræver en trin-for-trin demonstration for fuldstændig forståelse.

1. Strukturel deformation opstår

Et broelement, stålstøtte, betonoverflade, tunnelbeklædning eller tårnsektion oplever belastning, temperaturændringer, jordbevægelse, vibrationer eller andre strukturelle påvirkninger. Materialet udviser målbar belastning, fordi selv små deformationer skaber permanente ændringer.

2. Sensoren reagerer på denne bevægelse

Når den vibrerende trådstrækningsmåler er installeret på strukturen, følger den deformationen af ​​den overvågede overflade. Hvis strukturen strækker sig, strækker sensoren sig. Hvis den komprimeres, reagerer sensoren i overensstemmelse hermed.

3. Ændringer i trådspændingen

Inde i måleren er den indvendige ledning under spænding. Når strukturen deformeres, ændres den mekaniske tilstand af ledningen. Dette ændrer spændingsniveauet i wiren.

4. Vibrationsfrekvensændringer

Tråden er ophidset til at vibrere, og dens naturlige frekvens måles. Fordi frekvens er relateret til trådspænding, resulterer enhver belastningsinduceret ændring i spænding i en ændring i frekvens.

5. Frekvens konverteres til overvågningsdata

Den målte frekvens opsamles af et instrument eller overvågningssystem. Dataene kan derefter behandles til belastningsværdier og bruges af ingeniører til at observere tendenser, evaluere strukturel respons og identificere usædvanlige ændringer.

En vigtig fordel ved denne metode er, at frekvensbaseret måling er særdeles velegnet til feltovervågning, især hvor lange kabelstrækninger eller komplekse miljøer er involveret. For store infrastrukturprojekter kan denne praktiske fordel være meget værdifuld.

Hvorfor overflademonterede vibrerende trådspændingsmålere er nyttige

Ikke alle projekter giver mulighed for indlejret instrumentering. I mange applikationer i den virkelige verden skal ingeniører overvåge eksisterende strukturer, rehabiliterede aktiver eller tilgængelige strukturelle overflader, efter at byggeriet allerede er påbegyndt eller afsluttet. I disse situationer kan en overflademonteret vibrerende tråd-strain gauge være en effektiv løsning.

En overflademodel er især nyttig, når målet er at overvåge belastningen direkte på ydersiden af ​​strukturelle elementer såsom stålelementer, betonoverflader, understøtningsrammer, tårnsektioner og andre udsatte dele. Det giver fleksibilitet i udrulningen og kan være velegnet til både nybyggede og allerede fungerende strukturer.

Dette gør overflademonterede vibrerende trådstrækmålere særligt relevante for:

• bygningsmæssig tilstandsvurdering
• eftermontering og styrkelse af evaluering
• vedligeholdelsesrelateret overvågning
• observation efter konstruktion
• langsigtet sikkerhedsovervågning af tilgængelige komponenter

For ingeniørkøbere betyder dette en praktisk sensormulighed, der kan passe til en lang række projektforhold uden at kræve indlejret installation.

Hvad ingeniører kan lære af data om vibrerende trådbelastning

En strain gauge gør mere end at generere tal. Dens reelle værdi ligger i, hvad disse tal afslører om strukturen.

Med vibrerende trådbelastningsovervågning kan ingeniører bedre forstå:

• hvordan strukturelle elementer reagerer på belastning
• om den faktiske adfærd matcher designforventningerne
• hvordan stress ændrer sig i byggefasen
• om forstærknings- eller reparationsforanstaltninger virker efter hensigten
• hvordan temperatur, cyklisk belastning eller sætning påvirker strukturen over tid
• om unormale tendenser kan indikere udvikling af risiko

I mange projekter er den største værdi af belastningsovervågning ikke en enkelt aflæsning, men mønsteret over tid. Trendanalyse hjælper med at identificere, om en struktur opfører sig normalt, eller om yderligere inspektion og tekniske handlinger kan være nødvendige.

Af denne grund er vibrerende trådstrækningsmålere ofte integreret i langsigtede strukturelle sundhedsovervågningssystemer, hvor pålidelighed og kontinuitet er afgørende.

Typiske anvendelser inden for teknisk sikkerhedsovervågning

Broer

Ingeniører bruger vibrerende trådstrækningsmålere i broprojekter til at overvåge de strukturelle komponenter, som omfatter dragere, stålelementer og dækrelaterede elementer, såvel som de områder, der er sårbare over for træthedsskader. Enhederne gør det muligt for ingeniører at vurdere, hvordan strukturen reagerer på belastninger, der opstår under køretøjets bevægelse, og på miljøpåvirkninger.

Dæmninger

Stammedata giver afgørende information til overvågning af dæmningssikkerhed, fordi det gør det muligt for ingeniører at studere, hvordan strukturer reagerer på vandtryk og temperaturvariationer og udvidede driftsforhold. Denne proces spiller en afgørende rolle i både præstationsevaluering og sikkerhedskontrolprocedurer.

Skråninger og fastholdelsesstrukturer

Ingeniører bruger belastningsovervågningsudstyr til at studere, hvordan hældningsstabiliseringssystemer og fastholdelsesstrukturer reagerer på jordtryk, støttebelastninger og bevægelseskræfter.

Bygninger og højhuse

Konstruktionsingeniører anvender vibrerende trådstrækningsmålere i bygninger og tårne ​​og forstærkede strukturelle systemer til at måle spændingsfordeling og belastningsoverførsel og evaluere forstærkningsteknikker.

Tunneler og underjordisk teknik

Sensorerne, der er installeret i tunneler og underjordiske byggepladser, gør det muligt for ingeniører at måle, hvordan tunnelbeklædningssystemet, støttestrukturer og konstruktionsaktiviteter fungerer i forskellige byggefaser. Systemet viser sig især nyttigt, når der skal ske kontinuerlig stressovervågning.

Vindtårne

Vindtårnskonstruktioner udsættes for gentagne dynamiske belastninger. Strain-overvågning hjælper ingeniører med at forstå operationel stressadfærd, træthedsrespons og strukturel ydeevne over tid.

Vejlejer og transportinfrastruktur

I transportrelateret teknik kan strain gauges anvendes til støtteelementer og infrastrukturkomponenter for at vurdere gentagne belastningseffekter og langsigtet strukturel reaktion.

Kingmach Project-Shanghai-Suzhou-Nantong Yangtze River Bridge

Hvad skal du overveje, før du vælger en vibrationstrådsspændingsmåler

Valg af en strain gauge bør altid være baseret på det faktiske overvågningsmål og stedets tilstand. Inden køb bør projekthold overveje flere nøglespørgsmål:

• Hvilket materiale skal måleren monteres på?
• Er strukturen ny, eksisterende eller ved at blive styrket?
• Er overvågningen kortsigtet, periodisk eller kontinuerlig?
• Vil sensoren fungere udendørs eller i et fugtigt miljø?
• Kræver projektet automatisk dataindsamling?
• Hvor vigtig er kabelføring og transmissionsafstand?
• Hvilket beskyttelsesniveau er nødvendigt mod vejr, vibrationer eller forstyrrelser på stedet?

En sensor kan forekomme teknisk egnet på papiret, men hvis den ikke matcher installationsmetoden, miljøtilstanden eller overvågningssystemet, kan projektets ydeevne blive påvirket. Dette er grunden til, at mange købere foretrækker at arbejde med leverandører, der kan yde applikationsbaseret support, ikke kun produktlister.

En praktisk løsning til overvågning af strukturel overfladebelastning

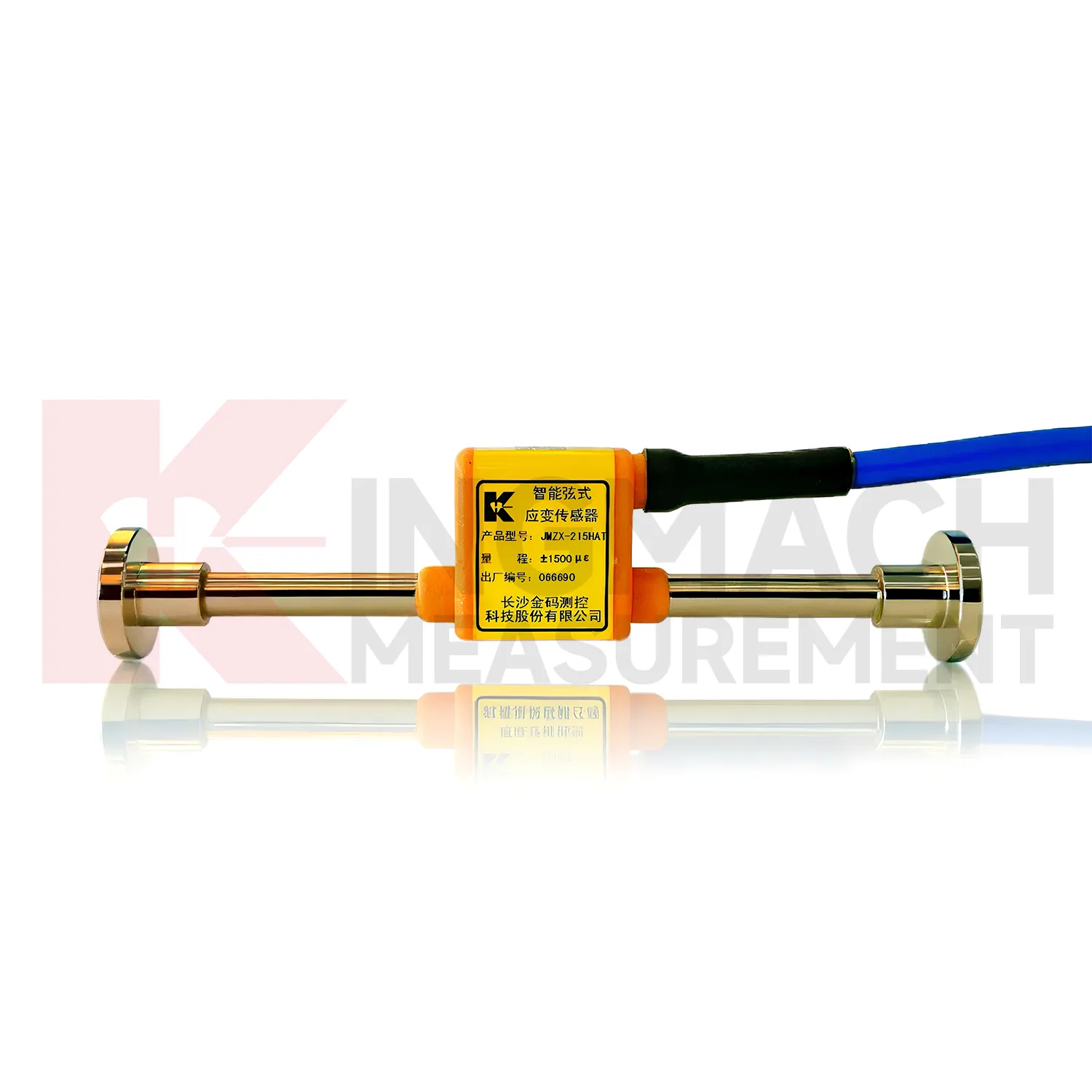

Til projekter, der kræver pålidelig belastningsovervågning på strukturelle overflader, er vores Smart Vibrating Wire Strain Gauge, Surface Model en praktisk mulighed.

Dette produkt er designet til tekniske sikkerhedsovervågningsapplikationer og er velegnet til feltimplementering, hvor langsigtet datastabilitet og overfladeinstallation er vigtig. Det kan anvendes i en lang række infrastruktur- og byggeprojekter, herunder broer, dæmninger, tunneler, skråninger, bygninger, vindtårne, underjordiske arbejder og transportstrukturer.

Dens værdi ligger i at kombinere fordelene ved vibrerende wire-sensorteknologi med det praktiske ved en overflademonteret konfiguration, hvilket gør det til et stærkt valg for tilgængelige strukturelle elementer og projektbaserede overvågningssystemer.

Du kan udforske produktet her: Smart vibrerende trådstrækningsmåler

Som en eksportorienteret leverandør, der betjener tekniske sikkerhedsovervågningsapplikationer, forstår vi, at internationale købere ofte har brug for mere end en sensor alene. De har brug for lydhør kommunikation, passende produktmatchning og støtte til projektbaseret indkøb. Uanset om du er entreprenør, overvågningsintegrator, distributør eller konsulentteam, er vi klar til at hjælpe dig med at finde en passende belastningsovervågningsløsning.

Konklusion

Vibrerende trådstrækningsmålere fungerer som vitale instrumenter til moderne ingeniørsikkerhedsovervågning, fordi de konverterer mindre strukturelle bevægelser til væsentlig overvågningsinformation. Systemet fungerer ved at detektere frekvensændringer, der opstår, når trådspændingen svinger, og denne metode giver praktiske fordele til udvidede udendørs applikationer.

Ingeniører kan bruge overflademonterede vibrerende tråd-strain gauges til at overvåge strukturel adfærd og spore belastningsrespons og præstationsændringer i broer, dæmninger og skråninger, bygninger og tunneller, vindtårne ​​og underjordiske faciliteter og vejbundsinfrastruktursystemer.

Vores team hjælper dig med at vælge en pålidelig belastningsovervågningssensor til dit kommende projekt, mens vi leverer eksportforsyningstjenester. Vi vil anbefale den bedste løsning til dine behov, når du har givet os din projekttype, strukturmateriale og overvågningskrav.

FAQ

1. Hvad bruges en vibrerende trådstrækningsmåler til?

En vibrerende wire strain gauge bruges til at måle strukturel belastning i ingeniørprojekter. Det er almindeligt anvendt i broer, dæmninger, tunneler, bygninger, skråninger, vindtårne, underjordiske arbejder og andre infrastrukturovervågningssystemer.

2. Hvordan fungerer en vibrerende trådstrækningsmåler?

Det virker ved at måle ændringer i vibrationsfrekvensen af ​​en intern spændt ledning. Når den overvågede struktur deformeres, ændres trådspændingen, hvilket ændrer vibrationsfrekvensen. Denne frekvens konverteres derefter til belastningsrelaterede data.

3. Hvorfor er vibrerende trådstrækningsmålere egnede til langtidsovervågning?

De bruges i vid udstrækning til langtidsovervågning, fordi teknologi med vibrerende tråde giver stabil ydeevne, god repeterbarhed og egnethed til barske anlægsmiljøer såsom udendørs, fugtige og temperaturvariable steder.

4. Hvad er fordelen ved en overflademonteret vibrerende wire strain gauge?

En overflademonteret model er nyttig til eksisterende strukturer, eftermonteringsprojekter og tilgængelige strukturelle dele, hvor indlejret installation ikke er mulig eller ikke nødvendig. Det giver fleksibel implementering til feltovervågning.

5. Hvordan vælger jeg den rigtige vibrerende trådstrækningsmåler til mit projekt?

Du bør overveje strukturmaterialet, installationsstedet, overvågningsvarighed, miljøtilstand, kabelføring, og om sensoren vil forbinde til et automatisk overvågningssystem. At arbejde med en erfaren leverandør kan hjælpe med at sikre, at produktet matcher dine faktiske projektbehov.
