Solid vs Hollow Load Cell: En omfattende guide til ingeniørudvælgelse (kraftveje og typiske applikationer og certificeringskrav)

Valget mellem en solid vejecelle vs. hul vejecelle er en ægte ingeniørbeslutning. Det er ikke en kamp om produktfunktioner. Den grundlæggende forskel ligger i, hvordan kraft indføres til sensoren. Denne belastningsvej bestemmer, hvor hver type fungerer pålideligt, og hvor den uundgåeligt vil fejle. Denne artikel fungerer som et beslutningsværktøj. Det begrunder sammenligningen i ingeniørlogik snarere end mærkepræference. Vi starter med, hvad hver sensor faktisk er. Ordene "fast" og "hul" beskriver form, men de beskriver ikke funktion.

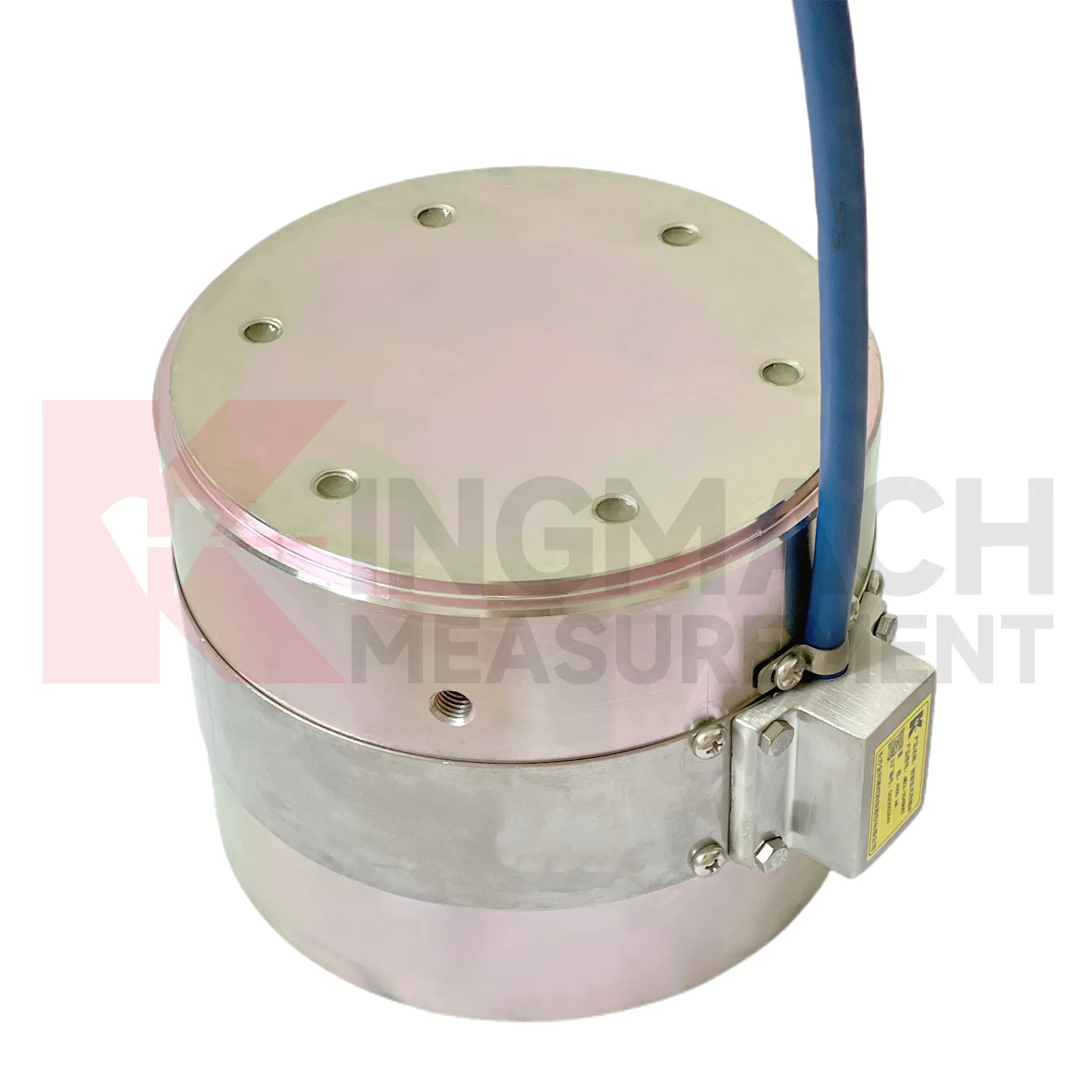

1. Hvad er en solid vejecelle - og hvordan måler den kraft?

Ingeniører ved allerede, hvordan en cylinder ser ud. Hvad de virkelig har brug for at forstå, er belastningsvejen gennem en solid krop. En solid vejecelle har en kernearkitektur baseret på et solidt cylindrisk kompressionselement. Det elastiske stållegeme formerer sig ensartet under en aksial trykbelastning. Indlejrede vibrerende trådstrenge sidder inde i kroppen. Disse strenge registrerer mikro-stammen som en tydelig frekvensændring.

Belastningsvejslogikken er ligetil. Lasten kommer ind i den øverste lejeflade. Den bevæger sig gennem det fulde tværsnit af det elastiske element. Til sidst kommer den ud gennem den nederste lejeflade. Selve cellen bliver en strukturel indsats. Det bærer den fysiske belastning.

Flerstrengsdesignet beregner gennemsnit af aflæsninger på tværs af flere målepunkter inde i kroppen. Lavere kapacitetsområder anvender et 3-strengs design. Højere kapacitetsområder kræver et 6-strengs design. Denne flerstrengede gennemsnit giver Kingmach JMZX-34XX/35XX/36XXHAT serien dens 0,5 % FS-præcision. Den bevarer denne præcision over et massivt 1.000-10.000 kN-område på trods af krævende driftsmiljøer.

Enheden har en smart HAT-chip ombord. Denne intelligente chip gemmer kalibreringskoefficienten indbygget. Den korrigerer automatisk for temperatur via en indbygget termistor. Den gemmer også op til 600 måleposter. Sensoren husker sin egen historie selv uden en tilsluttet datalogger.

Driftsområdet spænder fra -30°C til +80°C. Desuden kan den solide celle prale af en overbelastningstolerance på op til 300-400 % af dens nominelle kapacitet før katastrofale fejl. Dette giver en yderst meningsfuld sikkerhedsmargin. Pludselig utilsigtet overbelastning er en meget reel risiko ved pæleafprøvning og brolejeapplikationer.

[Se komplette specifikationer for Kingmach JMZX-35XXHAT Solid Load Cell]

2. Hvad er en hul vejecelle - og hvad gør den strukturelt anderledes?

En hul vejecelle er også kendt som en ringformet vejecelle. Kernearkitekturen er afhængig af et ringformet (ringformet) legeme med en central boring. Det strukturelle element passerer gennem midten af ​​cellen. Dette element kan være en ankerstang, et kabel eller en bolt. Belastningen overføres fra konstruktionselementets møtrik direkte til cellens ringformede flade. Lasten kommer ikke ind i selve borevæggen.

Belastningsvejlogikken adskiller sig fuldstændig fra en solid celle. Lasten kommer ind via den ringformede lejeflade. Ringlegemet komprimeres ensartet rundt om dets omkreds. Flere vibrerende trådstrenge sidder arrangeret rundt om ringen. Disse strenge gennemsnit komprimeringssignalet. Dette multi-akkord design kompenserer kraftigt for mindre excentrisk belastning. Et enkeltstrenget design kan simpelthen ikke klare ujævne belastninger.

Dette multi-akkord design bruger tre akkorder ved lavere områder. Det går videre til seks akkorder for 4.000–8.000 kN-området. Denne specifikke arkitektur muliggør JMZX-3XXXHAT Hul vejecelle skal monteres på en spændingsførende ankerstang uden demontering. Stangen trænger simpelthen igennem. Nøtten bærer på cellefladen. Overvågning begynder med det samme.

Den hule celle har en designlevetid på 50 år. Den elastiske stålkrop gennemgår en flertrins stabilitetsbehandling, før den nogensinde forlader fabrikken. De indvendige vibrerende ledninger har ultra-højstyrke stål. Teknikere forankrer disse ledninger ved hjælp af international standard svejseteknologi. Disse er ikke grundlæggende specifikationskrav. De er vitale designbeslutninger, der betyder dybt i 20-årige dæmningssikkerhedsprogrammer.

Denne celle bærer dobbelt certificering til GB/T 13606-2007 og DL/T 269-2022. Den anden standard er specifik for hydraulik- og kraftteknik. Dette gør det til det eneste rigtige valg til dæmnings- og vandkraftankerovervågning.

[Se tekniske specifikationer for JMZX-3XXXHAT hule vejecelle]

3. Specifikationer side om side: Hvad tallene faktisk betyder

Attribut	Solid Load Cell (JMZX-35XXHAT)	Hul vejecelle (JMZX-3XXXHAT)	Hvad det betyder i praksis
Kapacitetsområde	1.000–10.000 kN	500–8.000 kN (brugerdefineret tilgængelig)	Den hule celles nederste 500 kN indgangspunkt passer til mindre ankerstænger. En solid celle ville være overspecificeret her. Til pælefundamenttestapplikationer med ultrahøj kapacitet, der overstiger 8.000 kN, kan Kingmach levere skræddersyede JMZX-36XXHAT solide vejecelleløsninger. Du er velkommen til at kontakte vores tekniske team for mere information.
Opløsning	0,1 kN (alle modeller)	0,1-1 kN (varierer efter model)	Den solide celles ensartede opløsning på 0,1 kN hjælper med præcisionspæletestning. Den hule celles opløsning på 1 kN er acceptabel, fordi overvågede belastninger er proportionalt store.
Hukommelseskapacitet	600 poster	800 poster	Den hule celles større indbyggede lager afspejler dens længerevarende implementeringsprofil til årtier lang overvågning.
Certificeringer	GB/T 13606-2007	GB/T 13606-2007 og DL/T 269-2022	Den ekstra hydrauliske standard (DL/T 269-2022) sikrer streng overholdelse af projekter i dæmningsmiljøer.
Design levetid	Ikke specificeret (applikationsafhængig)	50 år	Den hule celle er konstrueret til permanent overvågning. Den faste celle bruges almindeligvis i midlertidige testfaser.

Disse tal giver fremragende vejledning. Men det mere afslørende spørgsmål er, hvor hver type virkelig hører hjemme i et rigtigt projekt.

4. Hvor solide vejeceller klarer sig bedst - og hvorfor

Dette afsnit forklarer, hvorfor den solide celles specifikke belastningsvej gør den til det rigtige valg. Vi ser på ræsonnement, ikke kun katalogisering af funktioner.

Pælebelastningstest: Den solide vejecelle til pæletest er et perfekt match. Den solide celle sidder direkte mellem pælehovedet og læssedonkraften. Den fulde testbelastning passerer lige gennem cellelegemet. Det faste stofs evne til at bære lasten strukturelt er helt afgørende her. Dens massive kapacitet op til 10.000 kN dækker de største borede pæle i brofundamenter.

Bromole med lejesædeovervågning: Cellen fungerer som en strukturel indsats i lejestakken. Den skal bære enorme designbelastninger på ubestemt tid, mens den aktivt måler dem. Den solide krops kompressionsgeometri klarer dette perfekt. Kingmach solide vejecellers referencedimensioner svarer problemfrit til standard lejepladedimensioner i brodesignkoder.

Hydraulisk donkraftmåling: Efterspændingsoperationer kræver strengt tilsyn. Den solide celle sidder under donkraften. Den måler den påførte kraft i realtid. Dette verificerer, at designforspændingen faktisk opnås på stedet. Ingeniører kan ikke bare stole på donkraftstrykberegninger.

Midlertidig arbejdsbelastningsovervågning: Byggeteams overvåger forskalling, forfalskning og forskydning. Overvågningsprogrammet slutter, når strukturen er færdig. Holdet fjerner instrumenteringen. Den solide celles høje overbelastningstolerance gør den til et robust, genanvendeligt valg til hårdt arbejde i konstruktionsfasen.

Hvorfor det fejler på applikationer med gennemgående stang: En solid celle har ingen central boring. Det kan ikke ærme på en stang eller kabel. Ingeniører kan ikke tilpasse det nemt. At skabe brugerdefinerede endebeslag introducerer excentrisk belastning med det samme. Dette kompromitterer direkte målenøjagtigheden og ødelægger dataene.

[Se Real-World Applications of Kingmach-produkter i specifikke projekttyper]

5. Hvor hule vejeceller klarer sig bedst - og hvorfor

Den hule celle er ikke blot en modificeret fast celle. Det er et grundlæggende anderledes instrument. Den er optimeret til en helt anden belastningsgeometri.

Ankerkabel og forspændt seneovervågning: Hule vejecelleapplikationer skinner her. Stangen eller kablet føres jævnt gennem den centrale boring. Møtrikken eller ankerpladen ligger fladt på den ringformede flade. Cellen måler den faktiske forspændingskraft i senen. Den måler ikke jack-indgangen. Den måler den reelle kraft i konstruktionselementet efter lock-off og over tid.

Overvågning af stenbolte og jordanker: Tunneler, skråninger og støttemure er afhængige af stenbolte. Den hule celle sidder ved bolthovedet under den første installation. Det forbliver der i hele strukturens levetid. Dens 50-årige designlevetid matcher varigheden af ​​det langsigtede overvågningsprogram. Modeller med mindre diameter svarer nøjagtigt til standard dimensioner af stenbolthoved.

Dæmnings- og vandkraftankerovervågning: DL/T 269-2022-certificeringen er strengt obligatorisk for kinesiske hydrauliske standarder. Det er et strengt overholdelseskrav. Den hule celles dobbelte certificering dækker denne juridiske nødvendighed. Den solide celle holder ikke denne specifikke hydrauliske standard.

Overvågning af brostagskabel og bøjler: Eftermonteringsovervågningsprogrammer er ofte rettet mod eksisterende broer. Den ringformede formfaktor tillader nem installation på eksisterende kabler. Teknikere behøver kun adgang til ankerenden. Installationen kræver ingen skæring af konstruktionselementet. Dette er ofte den afgørende faktor for indkøbsingeniører.

Hvorfor det fejler i simple lejeapplikationer: Den hule celle har en ringformet geometri. Denne form koncentrerer naturligt belastningen på den smalle ringlejeflade. At placere den inde i en flad lejestak uden en korrekt dimensioneret gennemgående stang introducerer et uensartet spændingsfelt. Sensoren aflæser denne spænding korrekt, men aflæsningen repræsenterer ikke den sande lejebelastning.

[Se Real-World Applications of Kingmach-produkter i specifikke projekttyper]

6. Installationslogik: Hvad hver type kræver af webstedsteamet

Installationskrav dikterer i sidste ende, hvor projekter lykkes eller mislykkes. Begge vejecelletyper med vibrerende tråde kræver høj præcision fra anlægsteamet.

Krav til montering af faste celler: Flade, parallelle lejeflader er absolut ikke til forhandling. Kun 1 mm overfladeuregelmæssighed på tværs af en celleflade på 200 mm i diameter ødelægger dataene. Den introducerer massiv, målbar excentrisk belastning. Hold skal bruge kugleformede siddeskiver som standard praksis. Teknikere skal verificere korrekt justering med belastningsaksen, før de påfører den allerførste belastning.

Krav til installation af hule celler: Boring-til-stang-afstand skal svare nøjagtigt til den specificerede tolerance. Den centrale stang må aldrig komme i kontakt med den indvendige borevæg under belastning. Teknikere udfører installationen ved ankerhovedet, før møtrikken spændes. Geninstallation efter spænding er praktisk talt umulig. Holdet skulle helt afstresse hele ankeret for at rette en fejl.

Signalkontinuitetsplanlægning: Begge vejecelletyper bruger den smarte HAT-arkitektur. De giver fremragende langdistance digitalt output. Teknikere skal dog planlægge kabelføringen fra sensoren til dataloggeren under installationen. De kan ikke nemt eftermontere kabler. Nedgravede og undervands kabelføringer kræver tungt pansret kabel. De kræver også vandtætte samledåser, der er strengt bedømt til den nøjagtige installationsdybde.

Den delte risiko: Begge celletyper forbliver meget sårbare over for tidlige fejl. Fejl ved installationen kan ikke rettes senere uden alvorlige fysiske indgreb. At få den præcise installation rigtigt første gang er ikke overdrevet. Det er den eneste mulighed.

7. Beslutningstjekliste: Fem spørgsmål, der fører til det rigtige valg

Ingeniører står over for stramme deadlines. Brug dette kortfattede beslutningsværktøj til at guide din indkøbsstrategi.

Spørgsmål 1 — Er der et konstruktionselement (stang, kabel, bolt), der skal passere gennem sensoren?
Ja: Vælg hul.
Nej: Vælg solid.

Spørgsmål 2 — Vil sensoren bære strukturel belastning helt eller kun føle den?
Skal bære fuld last internt: Vælg fast.
Kun sans (kraft overført via lejefladen): Vælg en af ​​typerne, strengt taget afhængig af spørgsmål 1.

Spørgsmål 3 — Er dette en midlertidig test eller en permanent overvågningsinstallation?
Midlertidig test / byggefase: Vælg fast.
Permanent / langsigtet SHM-program: Vælg hul (har 50 års designlevetid).

Spørgsmål 4 — Falder projektet ind under standarder for hydraulisk teknik eller kraftsektoren?
Ja: Vælg hul (DL/T 269-2022 certificeret).
Nej: Begge typer opfylder den generelle GB/T 13606-2007-standard.

Spørgsmål 5 — Hvad er den nødvendige overvågningskapacitet?
Under 500 kN: Vælg hul (indgangsmodeller fås).
10.000 kN eller derover: Vælg massivt (hult topper normalt ved 8.000 kN standard, selvom der findes tilpassede muligheder).

Afsluttende note på tjeklisten: Hvis to eller flere spørgsmål peger dit team i modsatte retninger, skal du holde pause med det samme. Din ansøgning kræver en specialistgennemgang. Kingmach leverer tilpassede konfigurationer til at håndtere komplekse hybridkrav.

Applikationens geometri bestemmer sensorens geometri

Solide vejeceller og hule vejeceller er aldrig konkurrerende produkter til forskellige prisniveauer. De er grundlæggende komplementære instrumenter designet til helt forskellige belastningsveje. Projektets unikke geometri afgør altid, hvilken sensor der er korrekt.

Mange store projekter kræver begge typer samtidigt på forskellige overvågningspunkter. Et komplekst broprogram kan bruge solide celler sikkert ved lejesæderne, samtidig med at de udsætter hule celler ved stagkabelankre.

Stadig usikker på den rigtige løsning til dit projekt? Udfyld den tekniske høringsformular nedenfor, og Kingmachs ingeniører vil give tilpassede udvalgsanbefalinger inden for 24 timer. [Se Solid Load Cell Product Page] · [Se hule vejecelle-produktside] · [Download det fulde tekniske datablad (PDF)]
