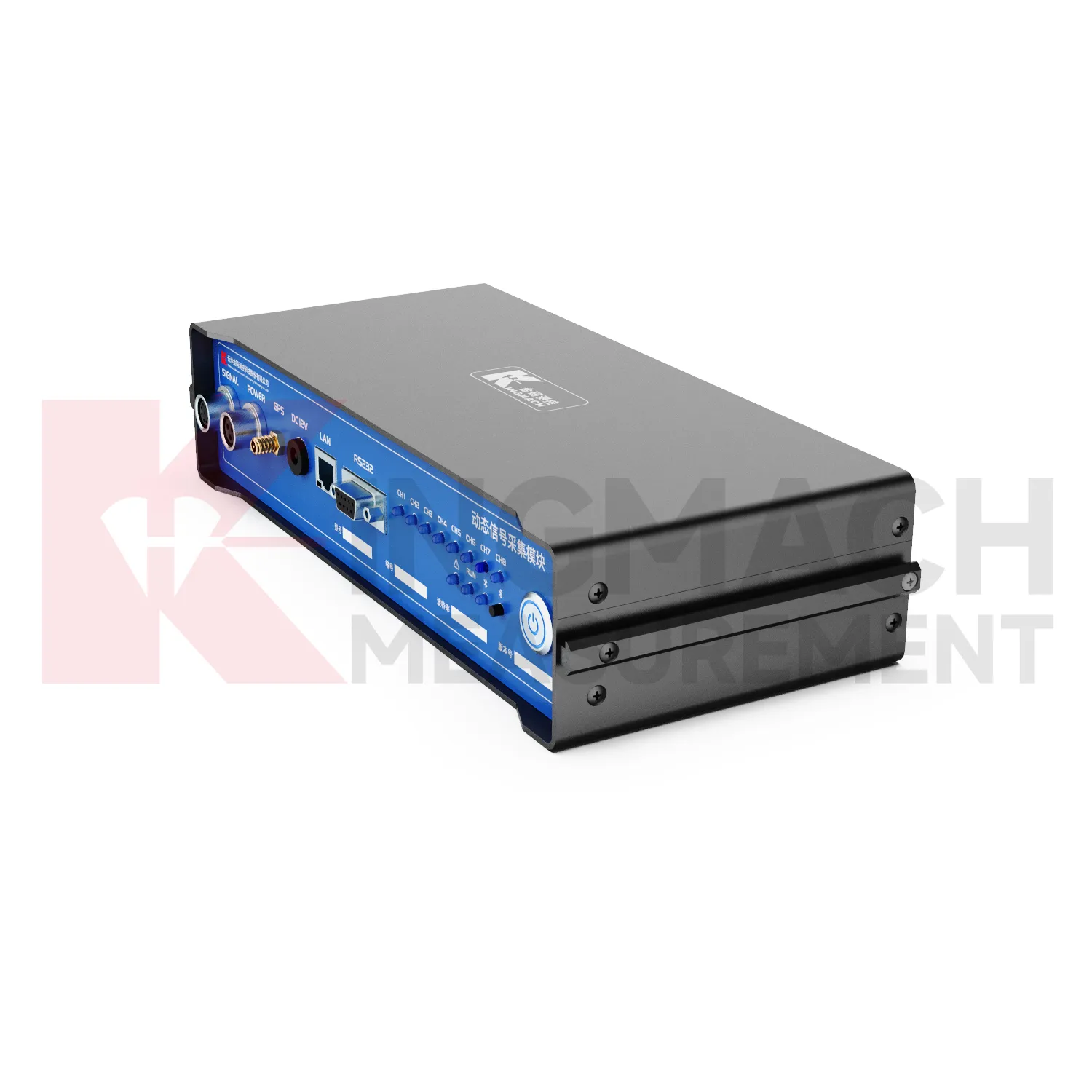

Dynamisk signalopsamlingsmodul JMYD-1008XC billede 1

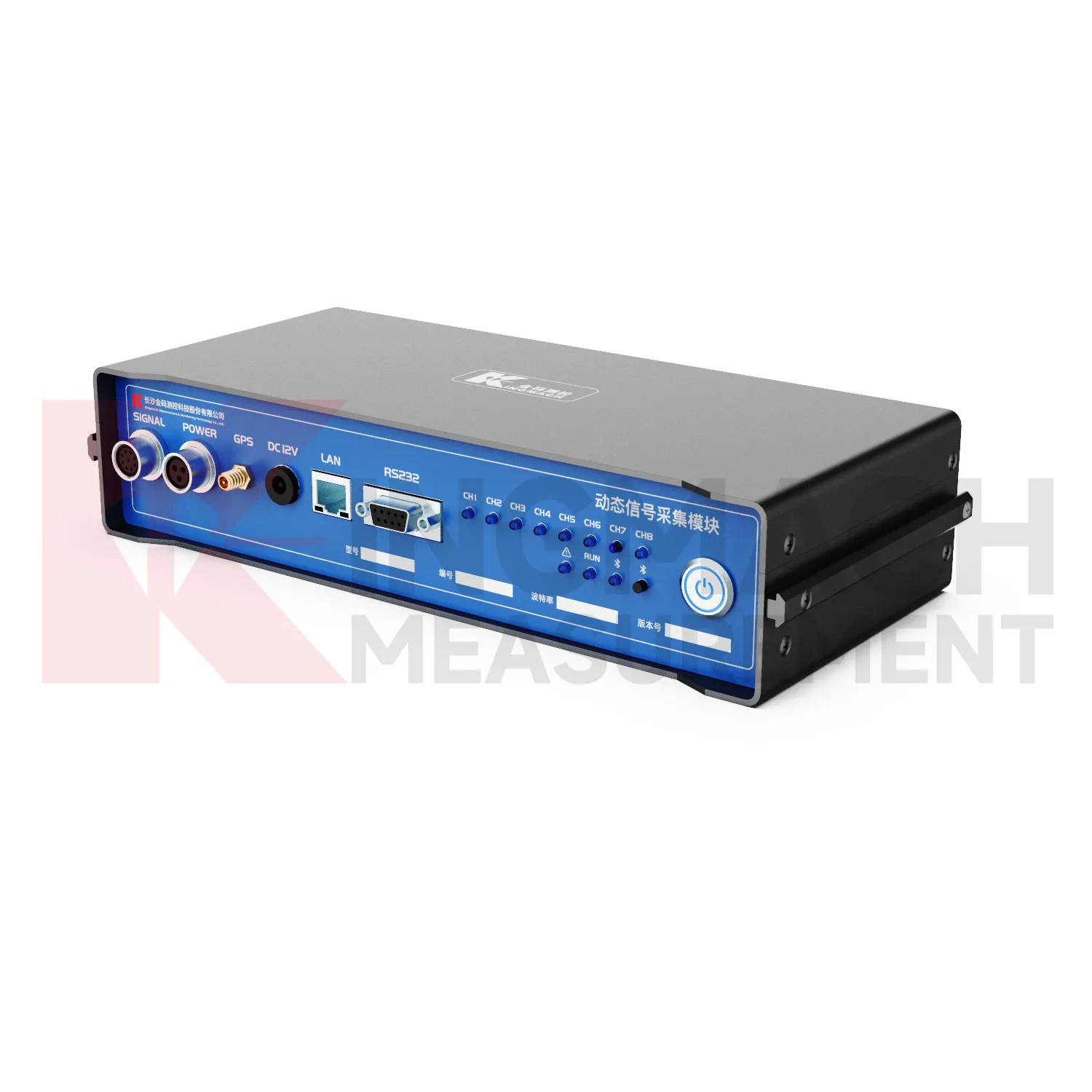

Dynamisk signalopsamlingsmodul JMYD-1008XC billede 2

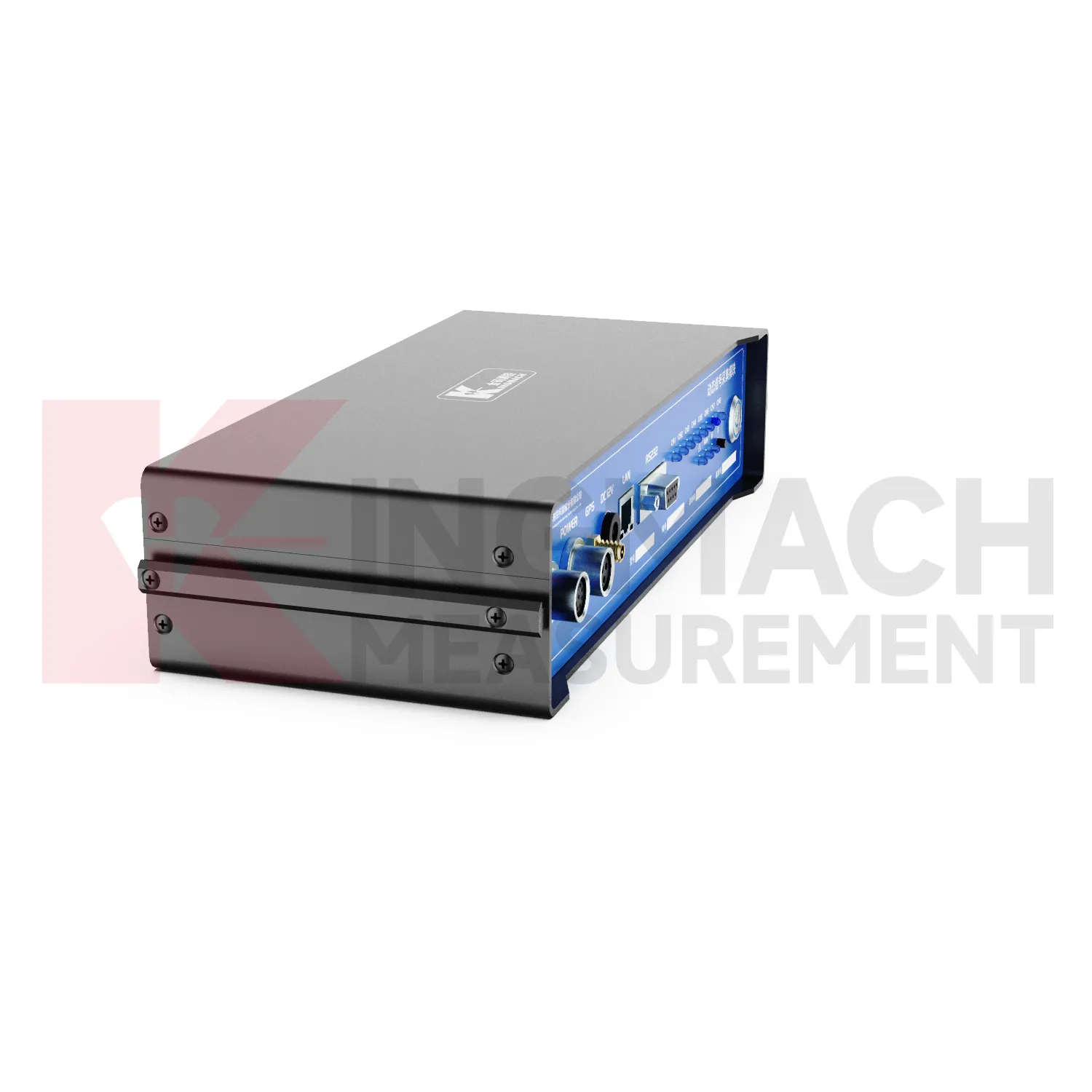

Dynamisk signalopsamlingsmodul JMYD-1008XC billede 3

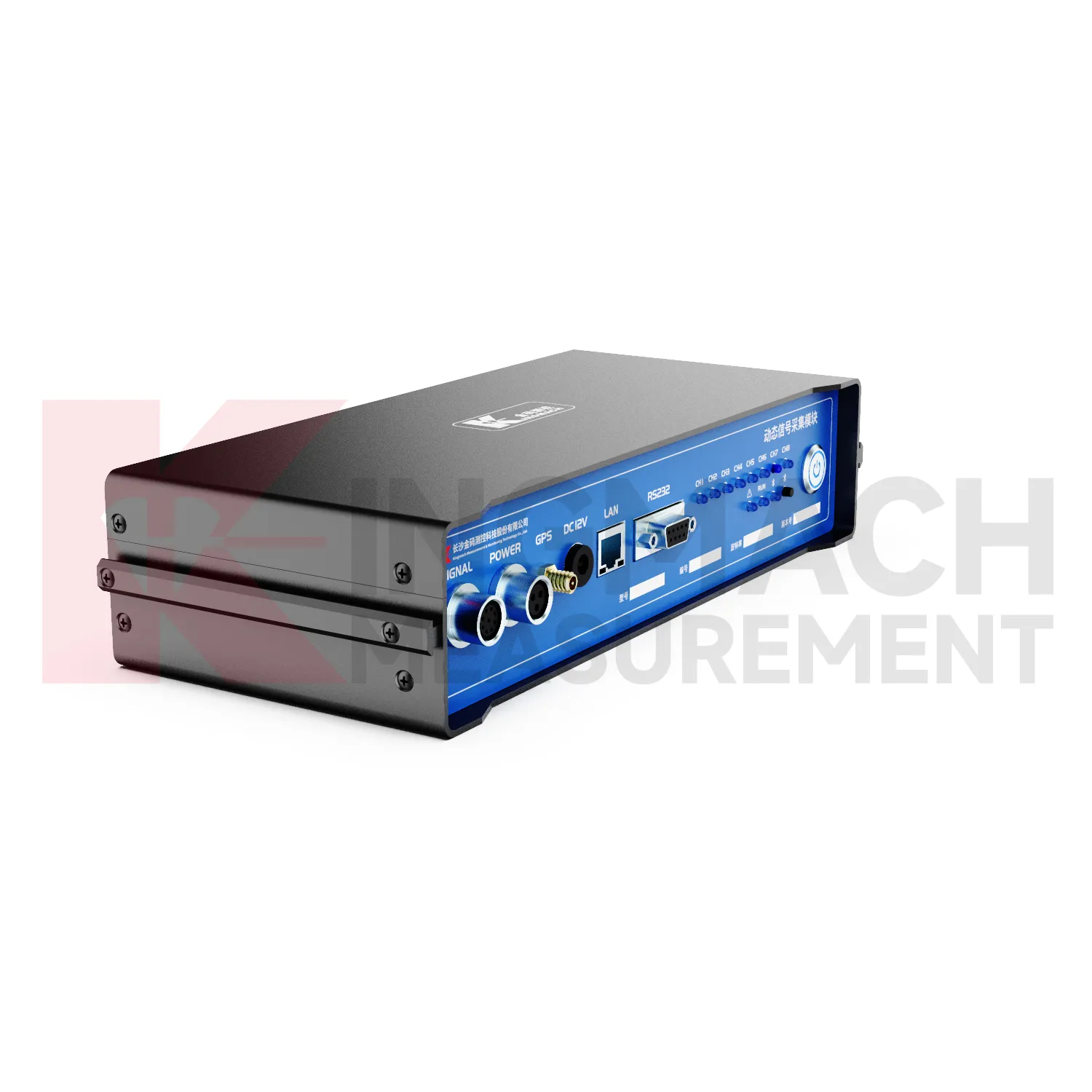

Dynamisk signalopsamlingsmodul JMYD-1008XC billede 4

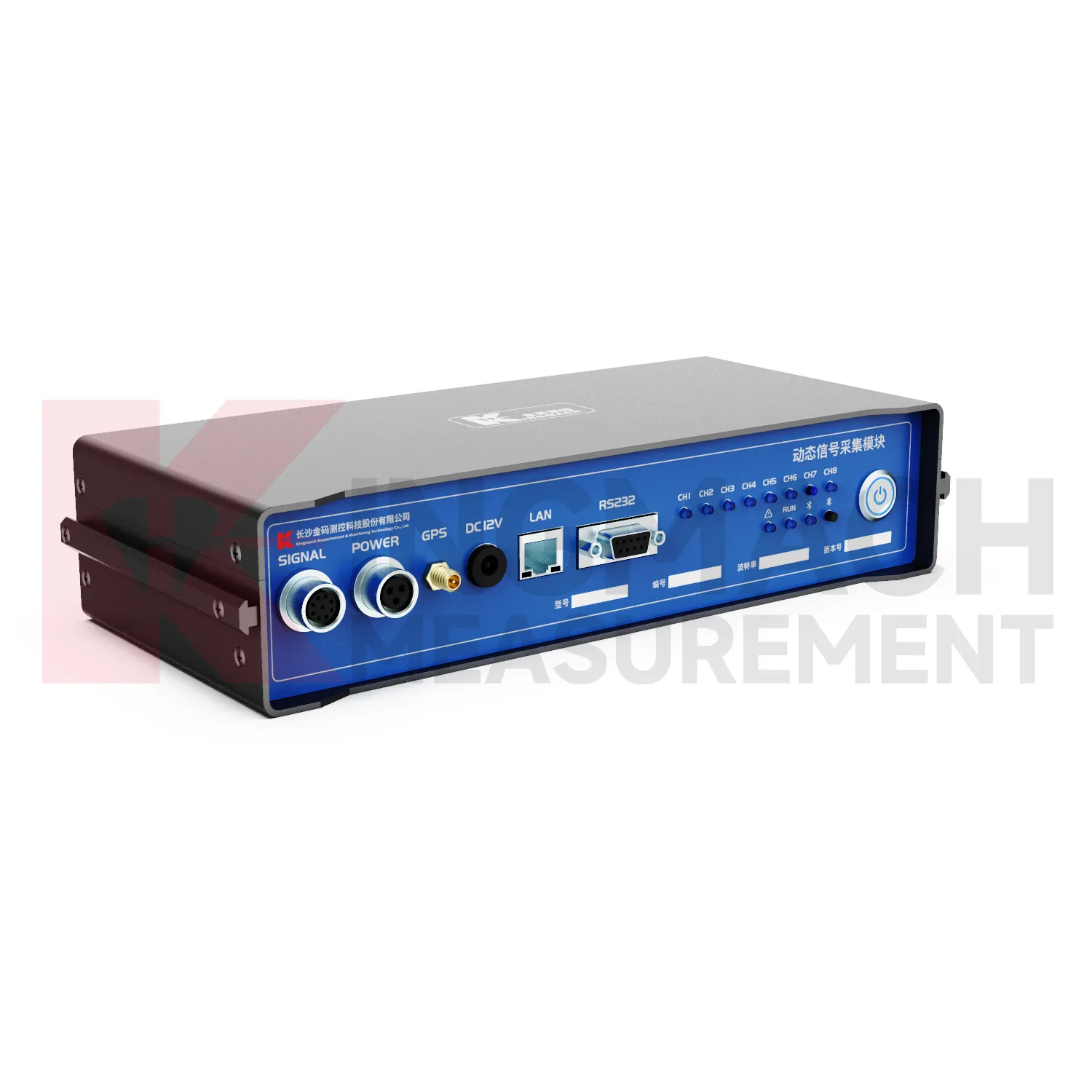

Dynamisk signalopsamlingsmodul JMYD-1008XC billede 5

Dynamisk signalopsamlingsmodul JMYD-1008XC billede 6

Dynamisk signalopsamlingsmodul JMYD-1008XC

Det dynamiske signalopsamlingsmodul er en terminalenhed designet til at indhente og behandle standardspændingssignaler. Den har et indbygget programmerbart forstærkerkredsløb, intelligent strømstyringsmodul, højhastigheds AD-konverteringskredsløb og kerneopsamlingskontrolkredsløb. Den højtydende mikrocontroller, den er udstyret med, muliggør højhastigheds og effektiv databehandling og transmission.

Download

Gratis konsultation

Generel produktinformation

Oprindelsessted:	Changsha, Kina
Mærkenavn:	Kingmach
Modelnummer:	JMYD-1008XC
Certificering:	ISO9001, ISO14001, ISO45001

Produkt forretningsbetingelser

Minimum ordremængde:	1 stk
Pris:	Forhandles
Emballage detaljer:	Kartoner eller trækasser. Skræddersyede emballageløsninger er også tilgængelige.
Leveringstid:	Sendes inden for 30 dage efter modtagelse af fuld betaling.
Betalingsbetingelser:	T/T på forhånd.

Beskrivelse

Indledning:

Det dynamiske signalopsamlingsmodul (model: JMYD-1008XC) er en terminalenhed til indsamling og behandling af standardiserede spændingssignaler. Udstyret med programmerbare forstærkningskredsløb, intelligente strømstyringsmoduler, højhastigheds AD-konverteringskredsløb og kerneopsamlingskontrolkredsløb, sikrer dens højtydende mikrocontroller hurtig databehandling og transmission. Dette indsamlingssystem muliggør effektiv og nøjagtig indsamling og behandling af strukturelle vibrationsdata, med kompakte dimensioner, brugervenlig betjening og ligetil installation.

Systemfunktioner:

l Ultrabred spændingsindgang, der understøtter 9V-36V DC strømforsyning.

l Dynamisk område:≥130dB.

l 8-kanals synkron sampling med en hastighed på op til 52kSPS sikrer signalintegritet.

l Hver kanal har et uafhængigt signalbehandlingssystem og en 24-bit AD-konverter.

l Flere valgbare kommunikationsgrænseflader med computeren, inklusive RS232 eller Ethernet.

l Med Ethernet-kommunikation understøtter systemet cascading for ubegrænset kanaludvidelse og parallel sampling, hvilket muliggør langvarig realtid, uafbrudt multi-kanal signaloptagelse med computeren.

Ansøgninger

Dette produkt er udviklet til realtids automatisk dataindsamling, lagring, transmission, rapportering og tidlig varsling af sensorsignaler i sikkerhedsovervågningsprojekter til geotekniske konstruktioner og strukturer (f.eks. reservoirdæmninger, broer, tunneller, skråninger, faldefærdige bygninger og miner, atomkraftværker og civile strukturer), som giver datagrundlag og støtte til konstruktions- og operationelle projektleders status.

Specifikationer

Strømforsyningsspænding	DC 9V ~ 24V
Spændingsområde	±2.5V
Spændingsindikationsfejl	±0,5 %FS
Indikation Stabilitet	±0,1 %/dag (målt efter 1 times opvarmning ved 20 C ±1 C)
Båndbredde	70kHz
Common Mode Afvisning	>120dB (G=10)
Signal-til-støj-forhold	110dB (52kSPS)
Støj	≤3 μVrms (input kortsluttet, konverteret til input ved maksimal forstærkning)
Kommunikationsmetoder	Kommunikationsgrænseflader Ethernet, med RS232 og Bluetooth-understøttelse
Sampling Frekvens	Op til 10 kHz
Dimensioner	276 mm × 120 mm × 60 mm
Driftstemperatur	-30 C~+70 C
