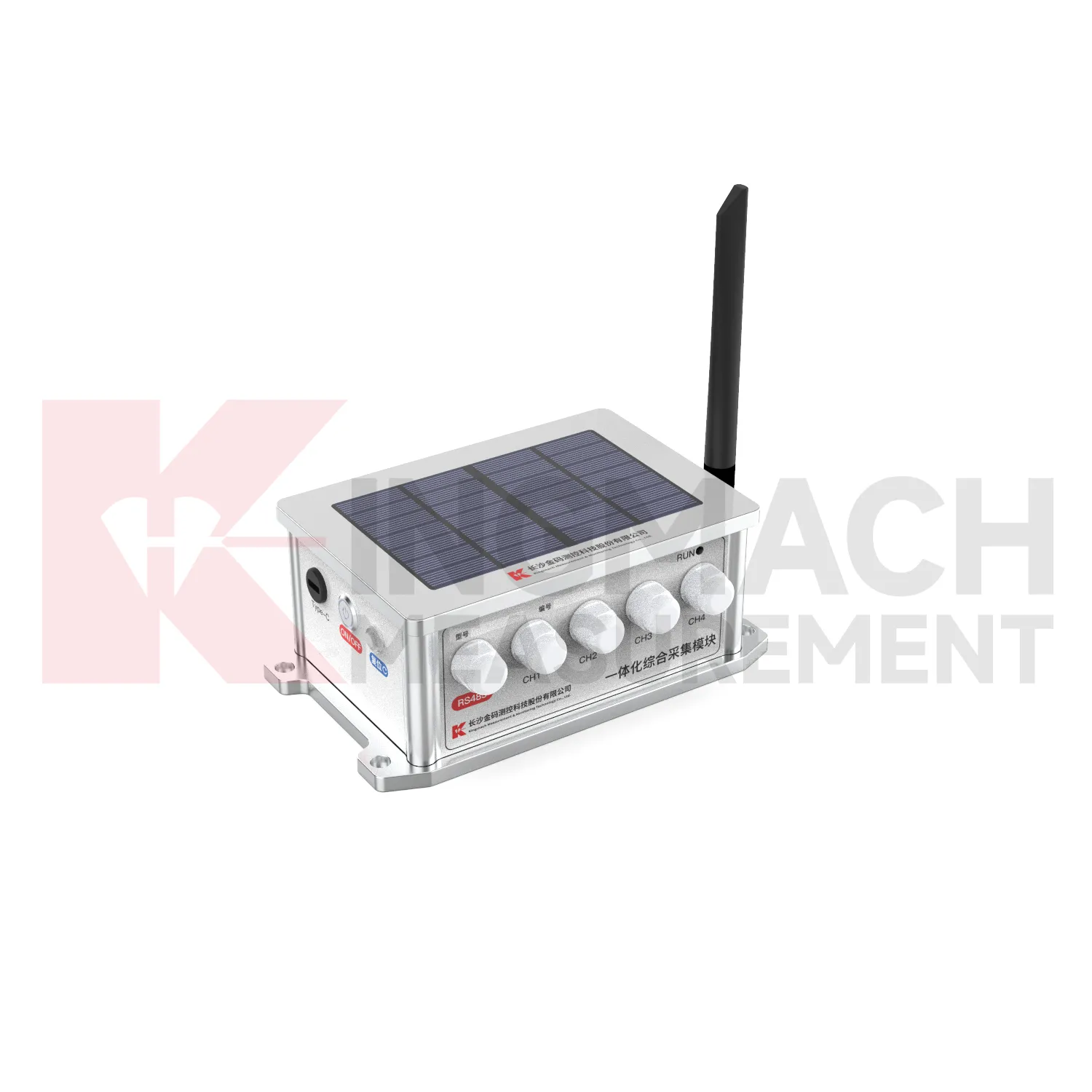

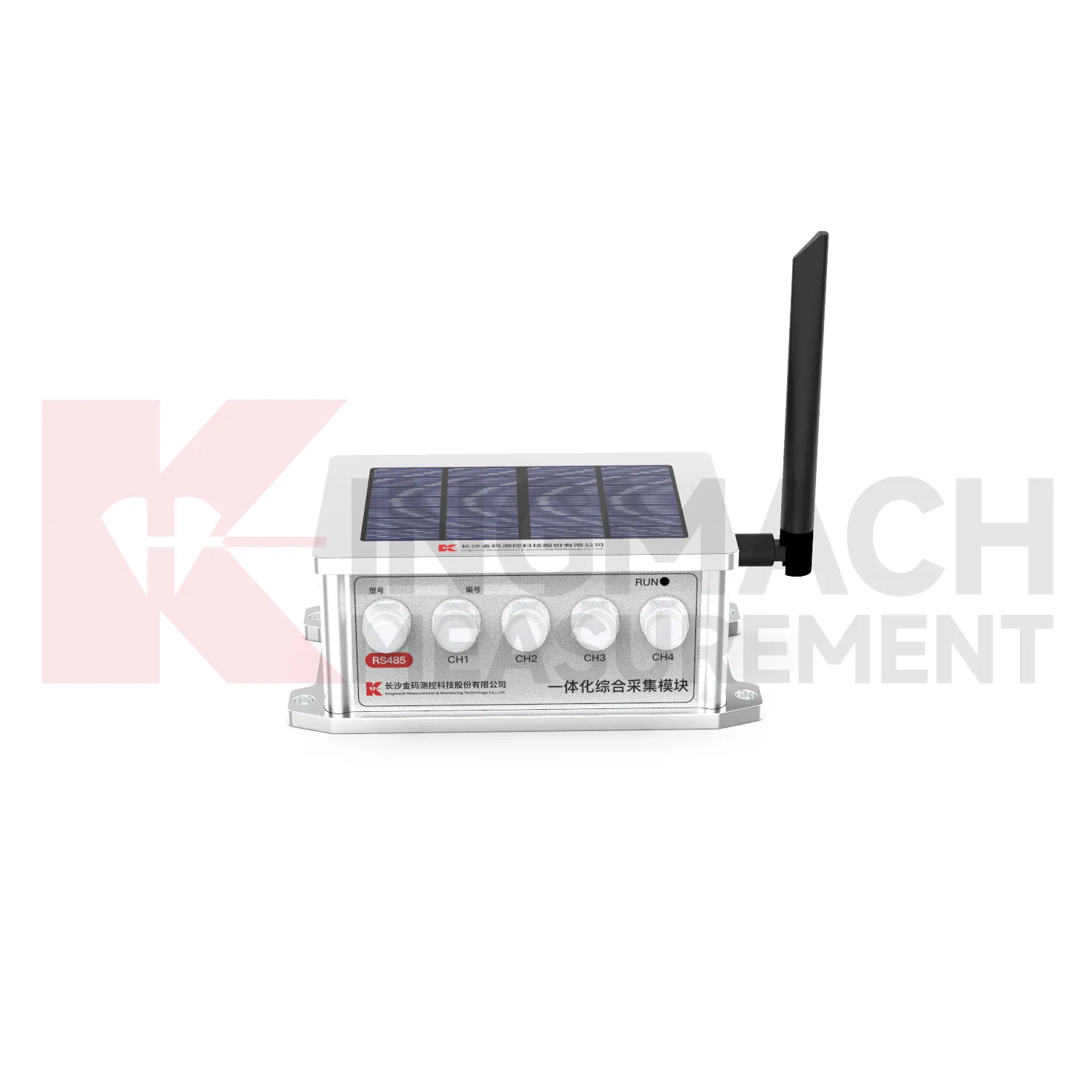

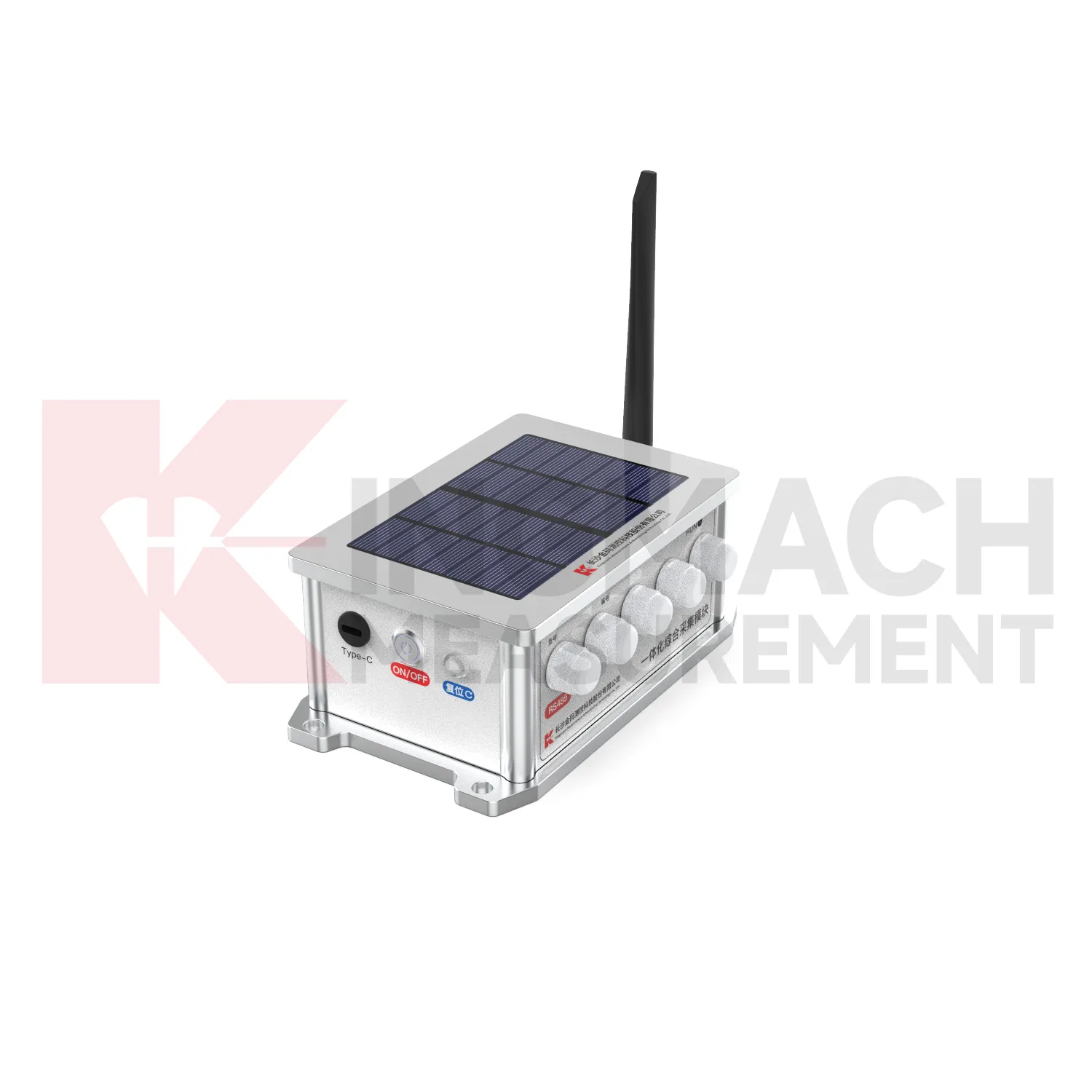

Integreret Comprehensive Acquisition Module JMZX-4/8GH-RTU

Generel produktinformation

Produkt forretningsbetingelser

Beskrivelse

Indledning:

The Integrated Comprehensive Acquisition Module (JMZX-4/8GH-RTU) er et automatiseret multi-signal omfattende opkøbsmodul lanceret af vores virksomhed. Den kan indsamle data fra sensorer af signaltyper såsom vibrerende ledning, spænding, modstand og RS485. Modulet integrerer et solopladningskontrolkredsløb, lithiumbatteri, trådløst 4G-modul, parameterlagring, dataindsamling osv., der realiserer integration af indsamling, strømforsyning og dataupload. Produktet kan bruges i sikkerhedsovervågningsprojekter af forskellige geotekniske konstruktioner og strukturer (reservoirdæmninger, broer, tunneler, skråninger, faldefærdige huse, miner, atomkraftværker og civile bygninger osv.), der giver dataunderstøttelse og bedømmelsesgrundlag relateret til den aktuelle situation og sikkerheden af ​​projektet for ingeniørkonstruktions- og driftsledere. Det vedtager et bærbart design, med kompakt størrelse, vandtætte og støvtætte egenskaber.

Produktegenskaber:

1. Vedtager et yderst intelligent og modulært integreret design, der understøtter automatisk identifikation og intelligent beregning, og automatisk beregner fysiske mængder (stress, belastning, forskydning, temperatur osv.) og rapporterer dem automatisk.

2. Understøtter fjernopgradering og vedligeholdelse, hvilket virkelig opnår uovervåget drift.

3. Bruger en 32-bit mikroprocessor med kraftfulde computer- og behandlingsmuligheder, hvilket i høj grad forbedrer systemets effektivitet.

4. Understøtter ekstern opladning via Type-C interface.

5. Kan få adgang til forskellige typer sensorer såsom RS485 bus-type sensorer, intelligente induktive frekvensmodulerede sensorer, vibrerende trådsensorer, spændingssignalsensorer og 3k termistortermometre.

6. Sensorgrænseflader har alle et isoleret design, hvilket i høj grad forbedrer modulets lynbeskyttelsesydelse.

7. Indbygget 4G/5G-netværkskommunikation, der understøtter bruger-SIM-kort og IoT-dedikerede netværkskort (APN-kort), og understøtter dataoverførsel til interne netværksservere direkte uden at gå gennem det eksterne netværk. Den understøtter brugertilpassede protokoller som TCP, MQTT og HTTP og understøtter dataupload til specificerede platforme med understøttelse af push til op til 4 datacenteradresser.

8. Laveffekt design. Efter at have indstillet tidsindstillet opsamling går den automatisk i dvaletilstand under ikke-målingstid for at reducere strømforbruget. Understøtter automatisk timing og fjernopvågning.

9. Modulet understøtter flere indsamlingsmetoder såsom realtidsindsamling, enkeltindsamling, tidsindstillet indsamling, tærskeludløst indsamling og aktiv upload. Parameteren for tidsindstillet indsamlingsinterval kan konfigureres (1min–24H), og krypteret indsamling kan udføres automatisk i henhold til tærsklen. Det understøtter automatisk lagring af data, når netværket er afbrudt. Den indbyggede lagerkapacitet understøtter lagring af historiske data i mere end 1 år og understøtter offline transmission/gentransmissionsfunktioner.

10. Modulet integrerer et solpanel og et indbygget lithiumbatteri med et indbygget solopladningskontrolkredsløb, hvilket muliggør langsigtet dataindsamling. Med en indsamlingsfrekvens på én gang hver halve time kan den fungere normalt i 30 på hinanden følgende overskyede og regnfulde dage.

11. Let at bære, kompakt i størrelse, vandtæt og støvtæt.

Specifikationer

1. Strømforsyningsmetode: Intern batteristrømforsyning
2. Ladespænding: DC5V
3. Modul kanaler:

JMZX-4GH-RTU: 1×RS485 busopsamlingskanal, 4×analoge signalopsamlingskanaler

JMZX-8GH-RTU: 1×RS485 busopsamlingskanal, 8×analoge signalopsamlingskanaler

4. Driftstemperatur: -30～+60℃
5. Driftsfugtighed: 0-95% RH
6. Modul CH1-CH4/CH8 kan få adgang til sensorer såsom vibrerende trådtype, induktiv frekvensmoduleret type, spændingstype, modstandstype og frekvenstype. Målenøjagtigheden og opløsningen er som følger:

   Sensortype	Målenøjagtighed	Opløsning
   Vibrerende tråd	Frekvens: ±0,2Hz; Temperatur: 0,5℃	Frekvens: ±0,01Hz; Temperatur: 0,1℃
   Induktiv frekvensmoduleret forskydningsmåler	Forskydning: 0,5%FS; Temperatur: 0,5℃	Forskydning: 0,1 mm; Temperatur: 0,1℃
   Standard analog	Spænding: 0,1%FS; Aktuel: 0,1%FS	Spænding: <0,1mV; Strøm: 0,5uA
   Modstand	Modstandsværdi: 10Ω	Modstandsværdi: 0,1Ω

7. Beskyttelsesgrad: IP67

8. Strømforbrug: Standby: <3mW; Virker: <1,5W

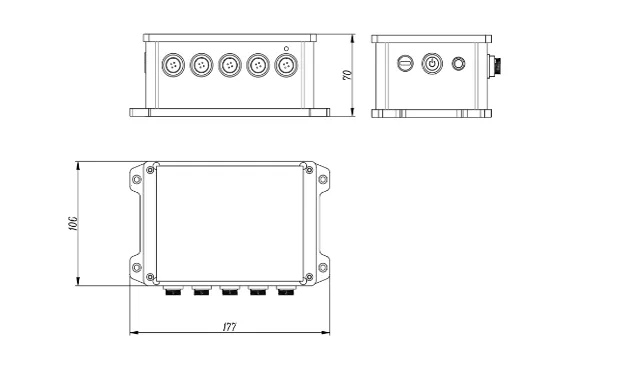

9. Udvendige dimensioner:

   JMZX-4GH-RTU: 106mm×140mm×70mm (ekskl. antenne)

   JMZX-8GH-RTU: 106mm×140mm×92mm (ekskl. antenne)
