GNSS JMBD-1050

Generel produktinformation

Produkt forretningsbetingelser

Beskrivelse

Indledning:

GNSS er en ny generation, uovervåget automatisk positioneringssystem til al slags vejr, udviklet ved hjælp af et højtydende og højpræcisions System-on-Chip (SoC), der understøtter multi-konstellation og multi-frekvens højpræcision positionering. Den er kompatibel med signaler fra Kinas BeiDou Navigation Satellite System (BDS B1/B2), USA's GPS (L1/L2), Ruslands GLONASS (L1/L2) og Europas Galileo (E1/E5b). Systemet består af en eller flere positioneringsenheder, der er indsat ved overvågningspunkter på ingeniørprojekter, og måler vandrette og lodrette forskydninger. Dette system udgør et al slags vejr ubemandet automatiseret forskydningsmålesystem.

Arbejdsprincip:

1.Sensorprincip:

Baseret på højtydende og højpræcisions SoC-chips understøtter den nye generation af GNSS-locatorer multifrekvent højpræcisionspositionering af hele systemet. Det er en teknologi, der modtager signaler fra kunstige jordsatellitter med atomurs timingsystemer og udfører punktmålinger. Positioneren modtager timingkodningen af ​​ikke mindre end fire satellitter, og positionen af ​​selve locatoren kan opnås gennem løsning, og dynamisk overvågning kan realiseres.

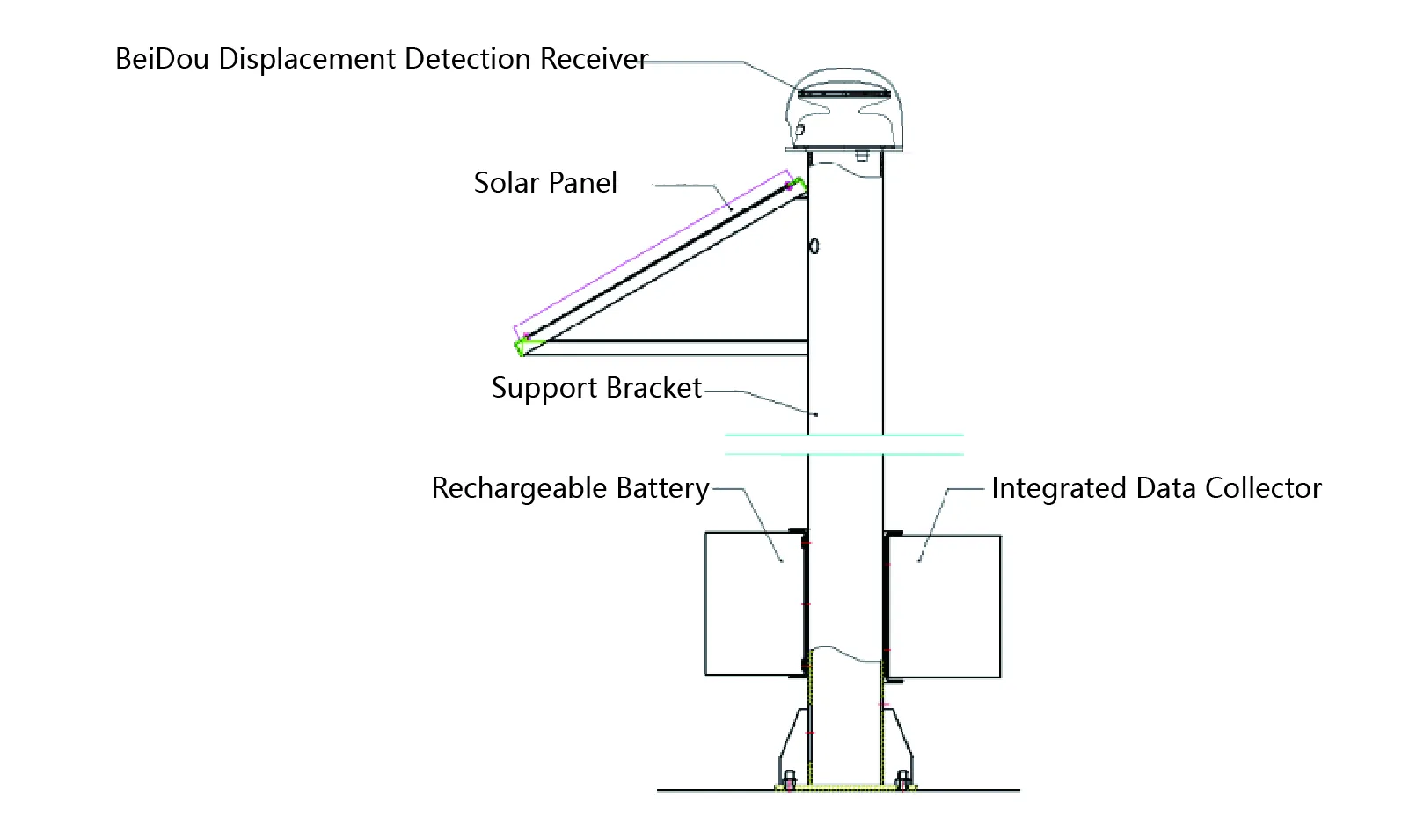

GPS Remote Displacement Measurement System består af en GNSS (fuldt system) locator, monteringsbeslag, solpaneler, batterier osv.

2.Systemprincip:

Et system sammensat af flere positioneringsinstrumenter måler deres egne positioner, mens de udfører koordineret differentialberegning gennem gensidig kobling, hvilket muliggør relative forskydningsmålinger med høj præcision. I sådanne ingeniørprojekter kan locatoren arrangeres ligeligt med datumpunkt, testpunkt, opnår højpræcisionspositionsændringsværdien af ​​testpunkt i forhold til datumpunkt.

Produktets udseende:

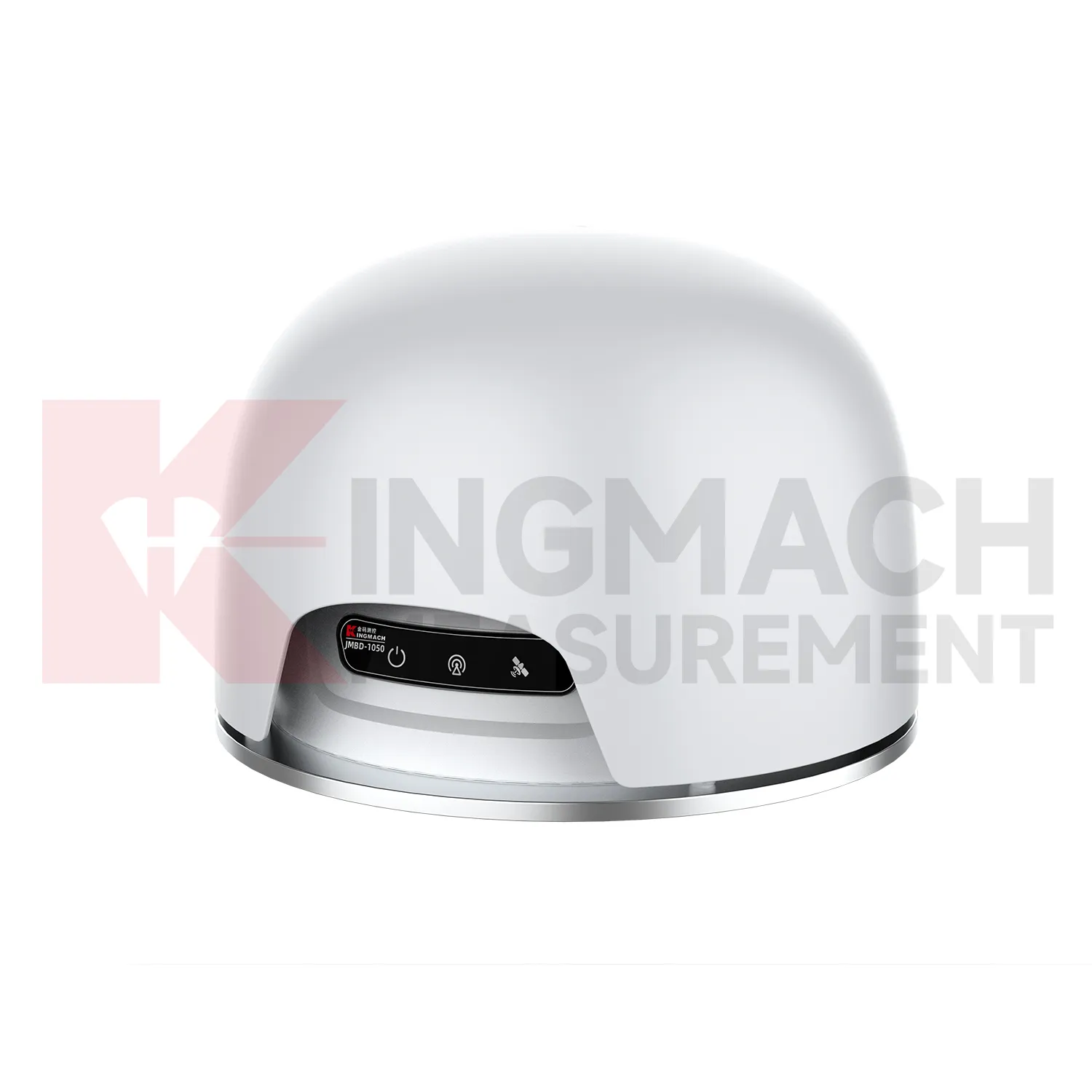

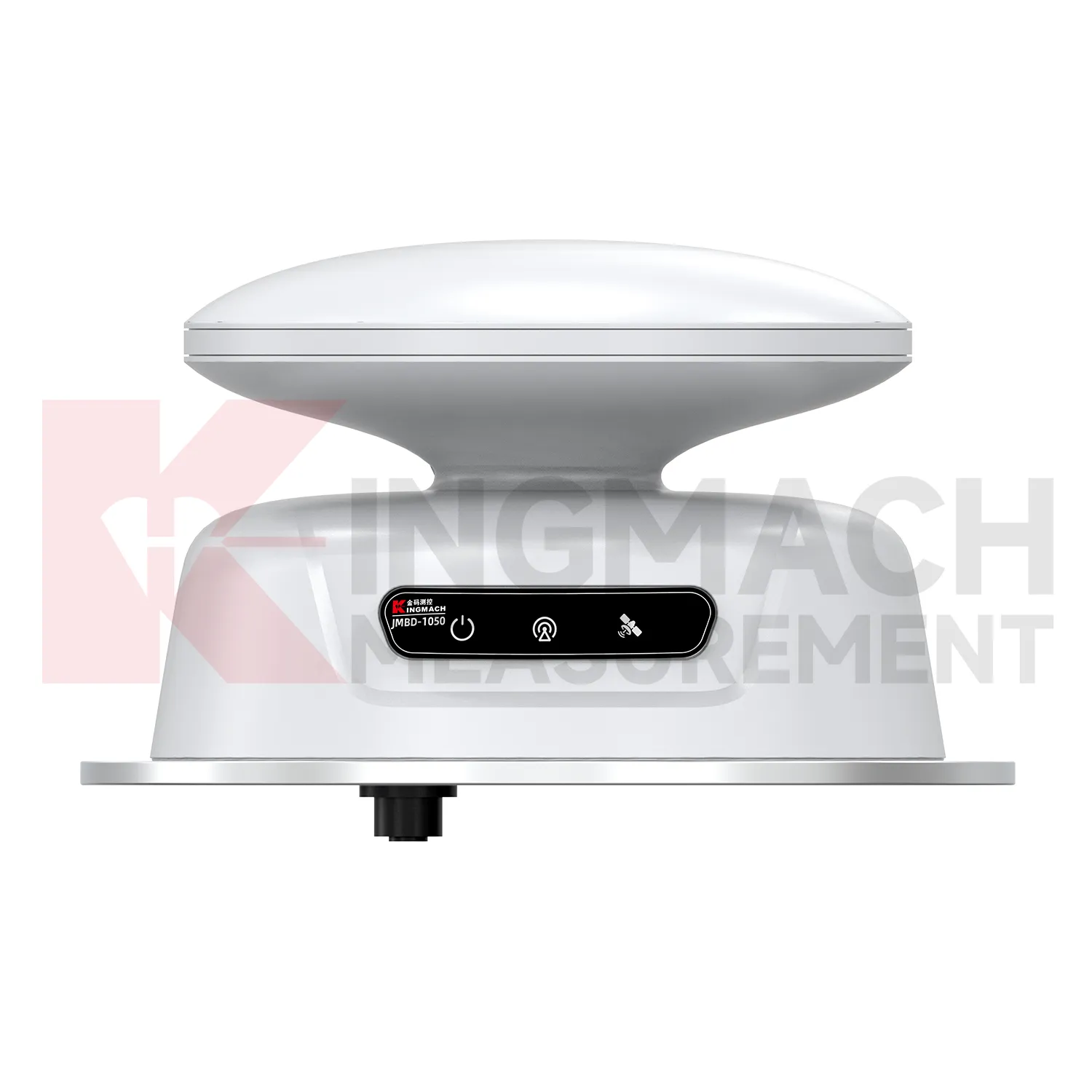

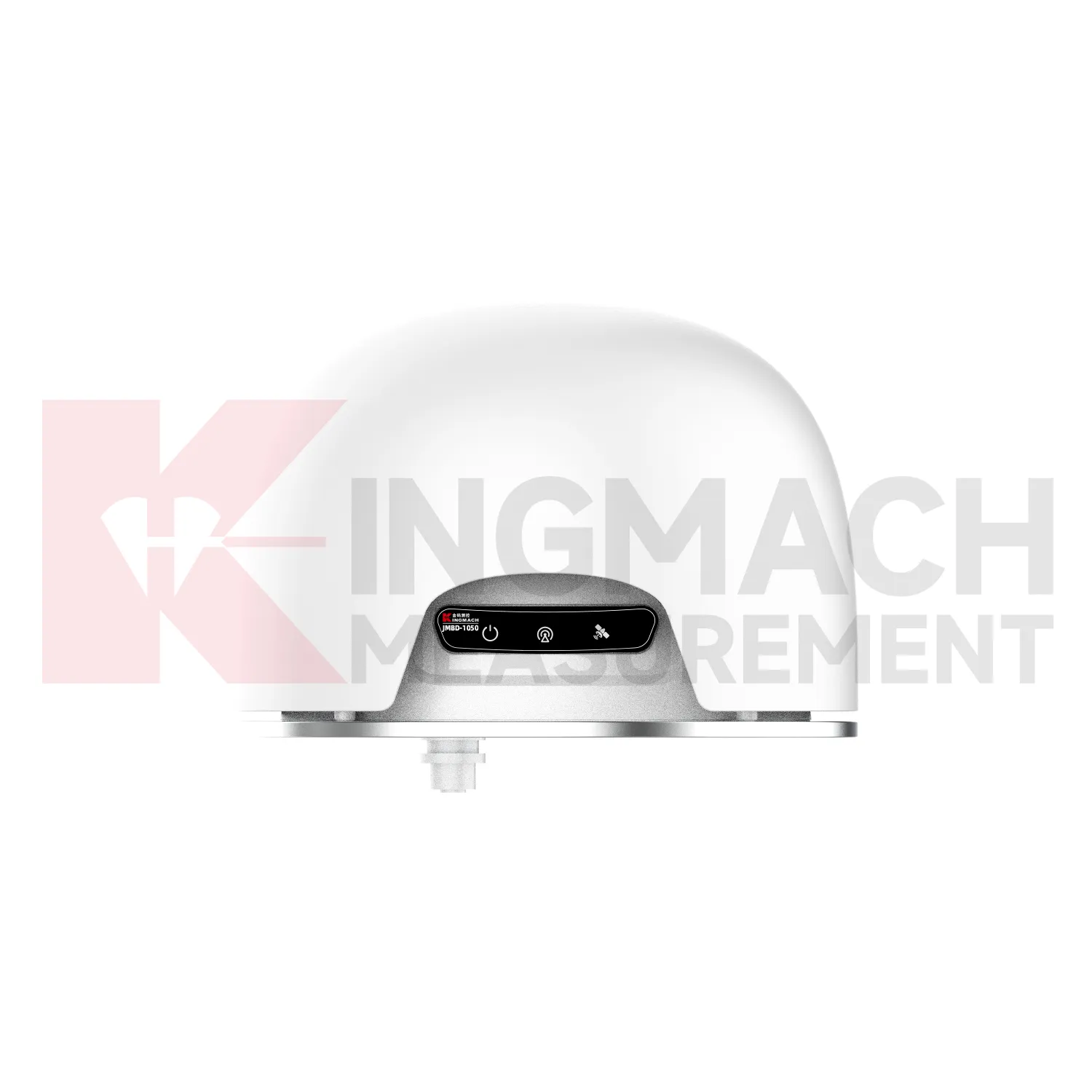

JMBD-1050 værtspanelet inkluderer 3 indikatorer og 1 interface.

1. Strømindikatorlampe: Lyser angiver, at strømmen er tilsluttet;

2,4G-indikatorlys: Lyser angiver normal 4G-netværkskommunikation;

3. GNSS-positioneringsindikatorlys: Lyser angiver vellykket positionering;

4. Strømgrænseflade og RS485-kommunikationsgrænseflade.

Ansøgninger

Det anvendes i vid udstrækning inden for tekniske områder såsom skråninger, højhastighedsjernbaner, broer, bygninger, miner og dæmninger for at opnå præcis måling af strukturelle relative forskydningsændringer.

Specifikationer
