Integreret GNSS JMBD-1050YT

JMBD-1050YT er en omkostningseffektiv, laveffekt, meget integreret GNSS-modtager til geologisk hældningsovervågning og strukturel forskydningsmåling. Med en højtydende SoC-chip understøtter den multi-satellit (BDS, GPS, GLONASS, Galileo) og multi-frekvens positionering til uovervåget overvågning i al slags vejr.

Download

Gratis konsultation

Generel produktinformation

Oprindelsessted:	Changsha, Kina
Mærkenavn:	Kingmach
Modelnummer:	JMBD-1050YT
Certificering:	ISO9001, ISO14001, ISO45001

Produkt forretningsbetingelser

Minimum ordremængde:	1 stk
Pris:	Forhandles
Emballage detaljer:	Kartoner eller trækasser. Skræddersyede emballageløsninger er også tilgængelige.
Leveringstid:	Sendes inden for 30 dage efter modtagelse af fuld betaling.
Betalingsbetingelser:	T/T på forhånd.

Beskrivelse

Indledning:

JMBD-1050YT Integreret Beidou Remote Displacement Measurement System er en omkostningseffektiv, laveffekt og højt integreret GNSS-modtager designet til geologisk hældningsovervågning og strukturel forskydningsmåling. Udstyret med en højtydende SoC-chip understøtter den multi-satellit (BDS B1/B2/B3, GPS L1/L2, GLONASS L1/L2, Galileo E1/E5b) og multi-frekvent højpræcisionspositionering, hvilket muliggør uovervåget automatiseret overvågning i al slags vejr.

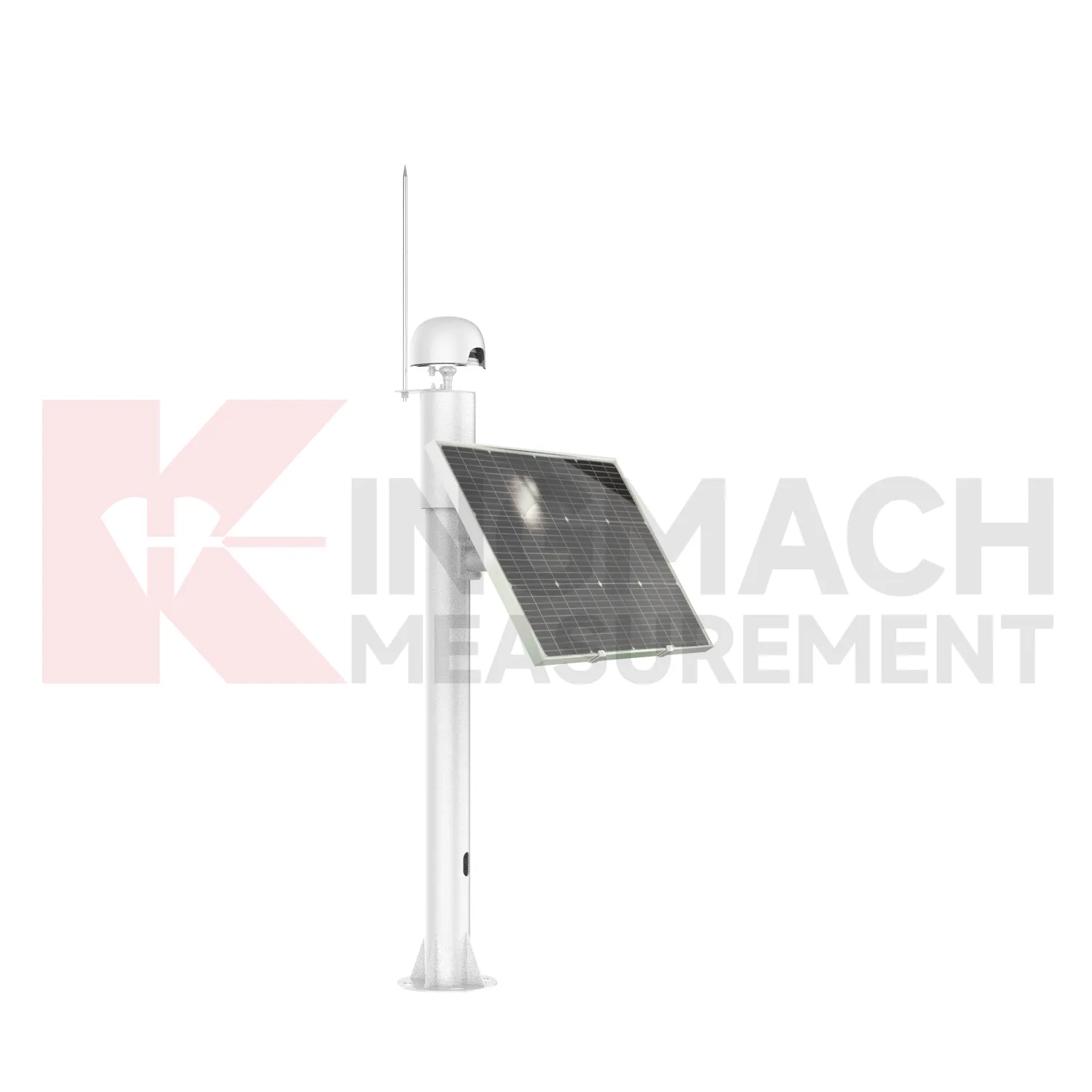

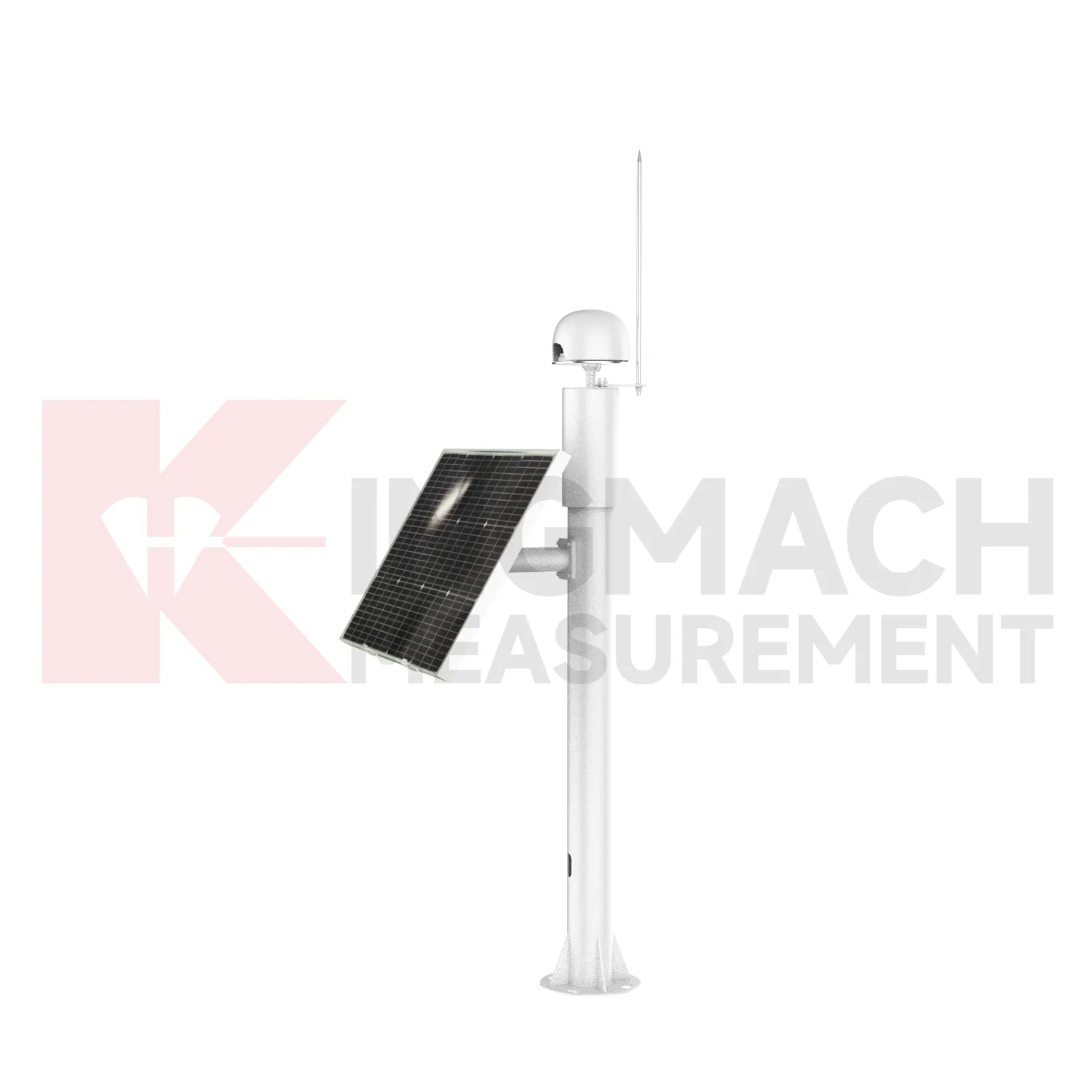

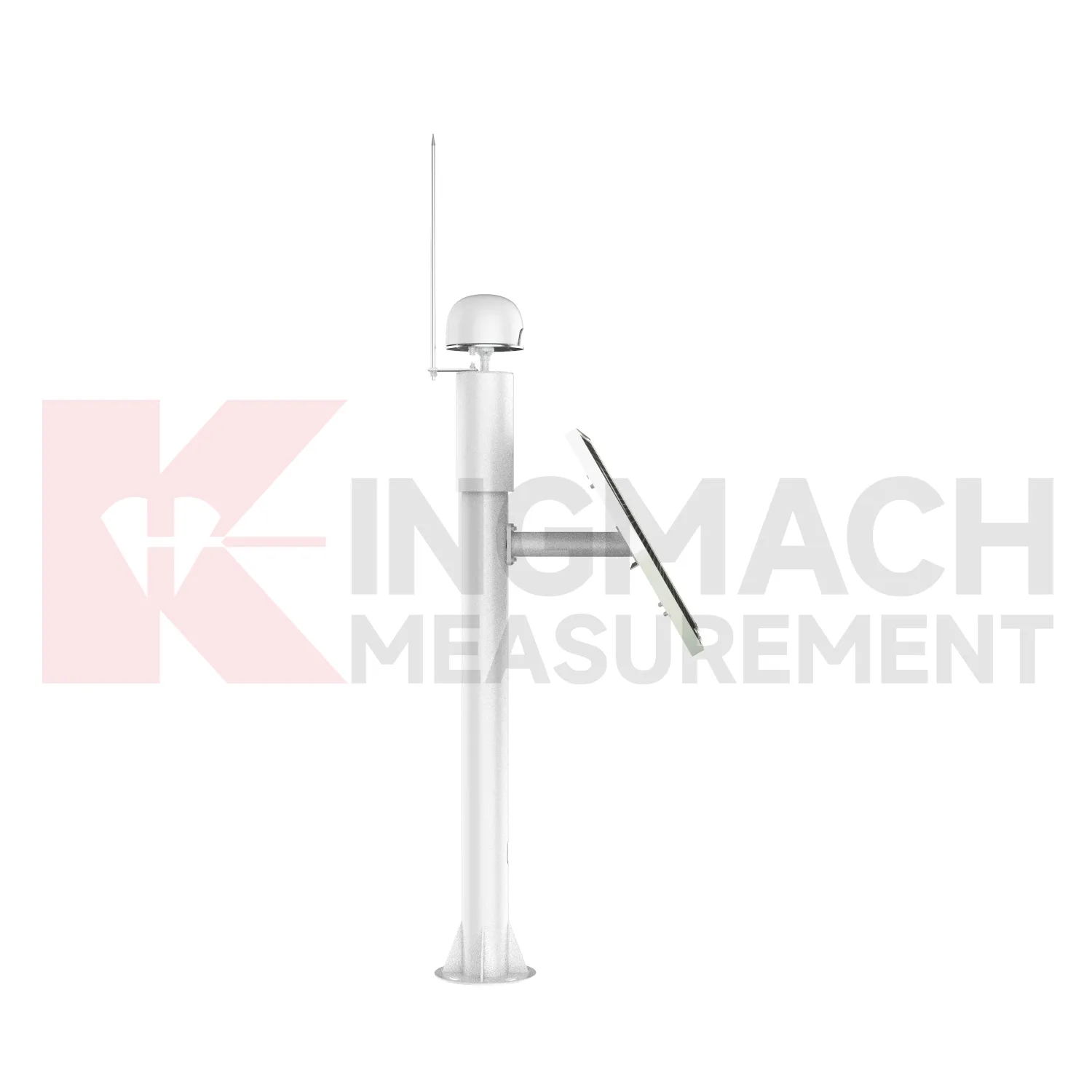

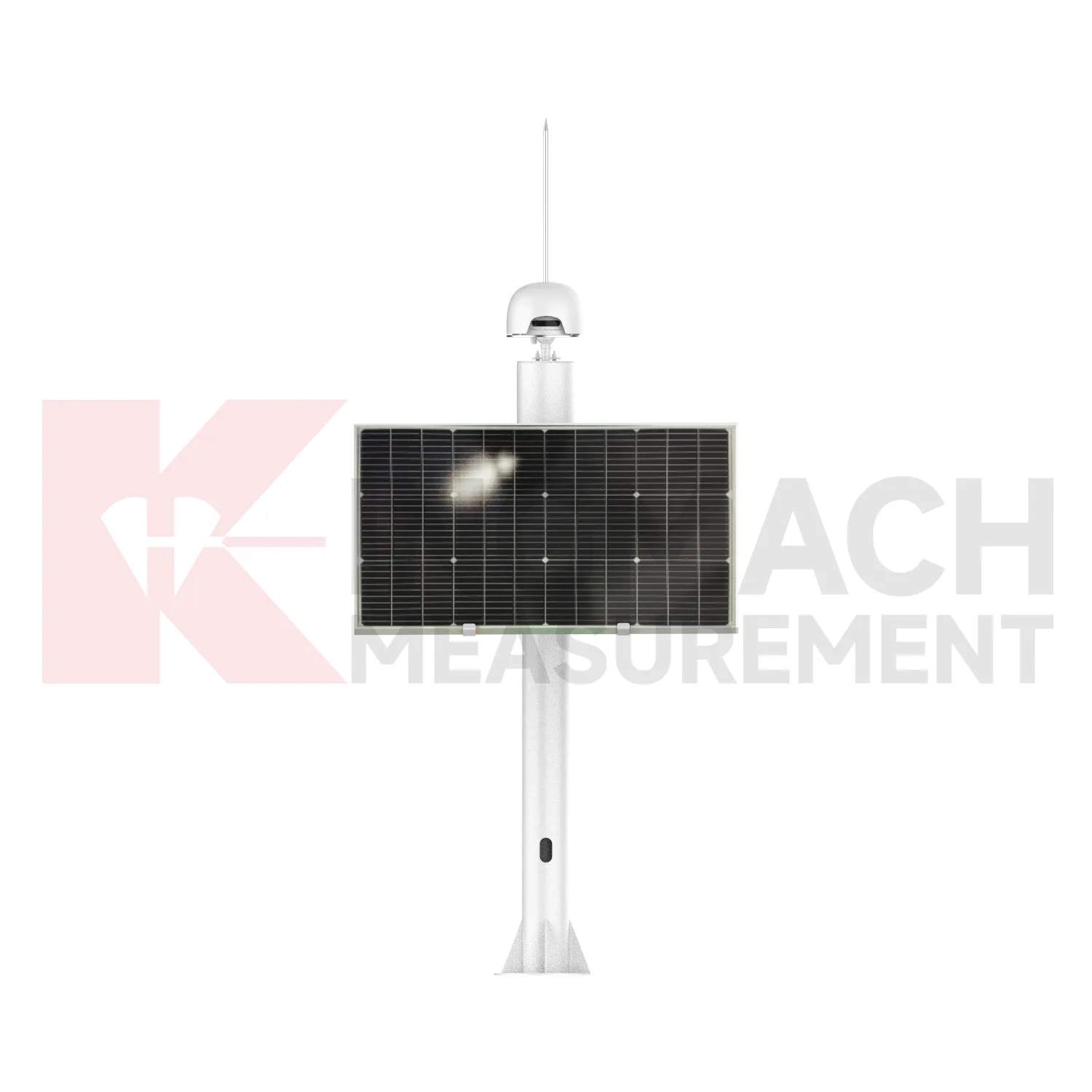

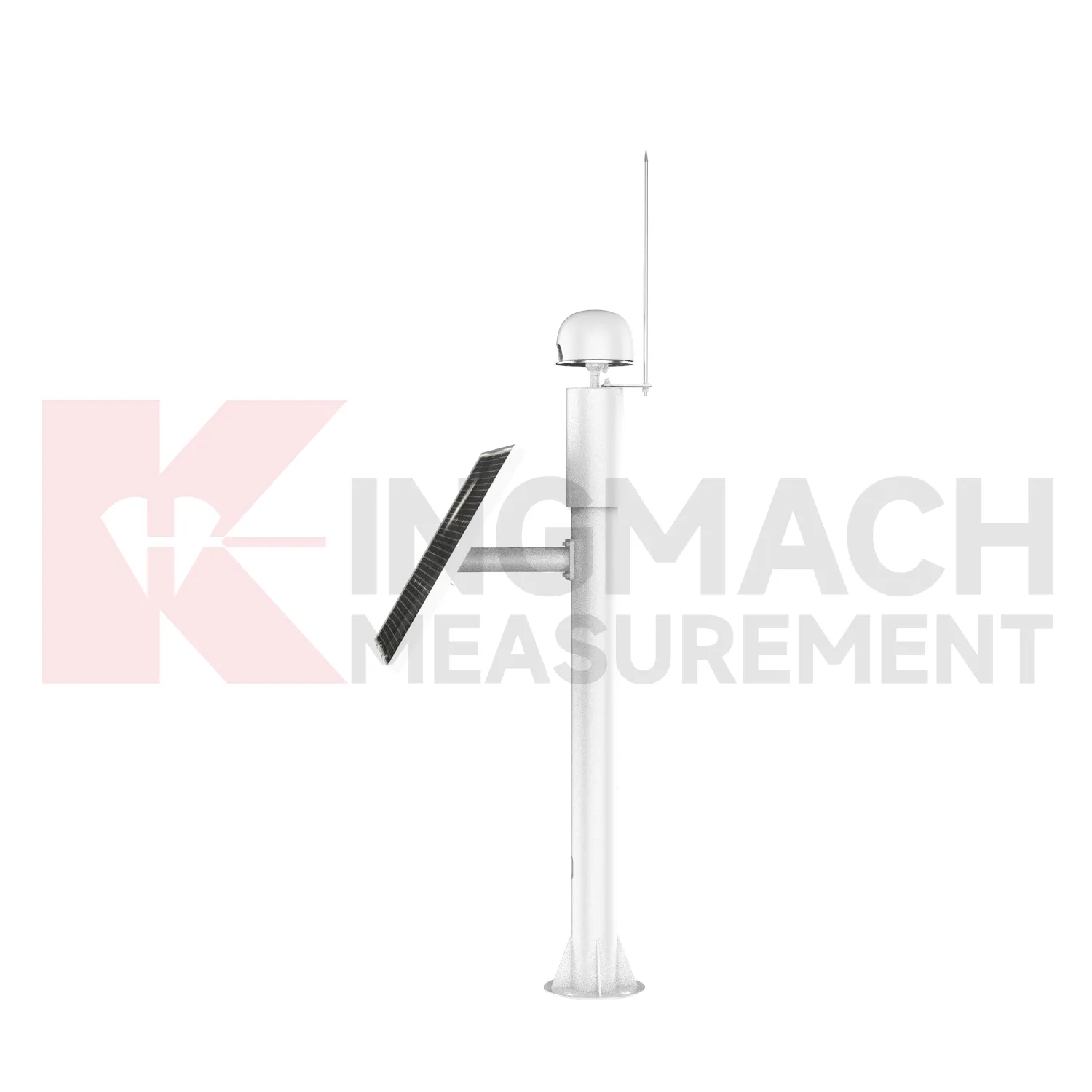

Systemet integrerer en antenne i undersøgelseskvalitet, 4G/RS485-kommunikationsmoduler og en strømstyringsenhed i et kompakt design. Drevet af et 12V/35Ah lithiumbatteri med understøttelse af solopladning sikrer den langsigtet stabil drift i fjerntliggende områder. Med IP67 vandtæt klassificering og robust miljøtilpasningsevne (-40ºC~+85ºC) yder den pålideligt i barske tekniske miljøer, og leverer forskydningsdata i realtid til strukturel sikkerhedsvurdering.

Produktegenskaber:

Multi-satellit-understøttelse: Kompatibel med BDS, GPS, GLONASS og Galileo for stabil positionering i komplekse miljøer.

Høj integration: Integrerer modtager, antenne, kommunikation og strømstyring i én enhed, hvilket forenkler installationen og reducerer vedligeholdelsen.

Dobbelt kommunikationstilstande: 4G og RS485 muligheder opfylder forskellige krav til netværksadgang til fjernovervågning og overvågning på stedet.

Autonom strømforsyning: Solar + lithium batteridesign sikrer uafbrudt drift i områder uden for nettet, hvilket understøtter 24/7 uovervåget overvågning.

Robust miljøtilpasningsevne: IP67 vandtæthed og bredt temperaturområde (-40ºC~+85ºC) modstår regn, støv og ekstreme temperaturer.

Ansøgninger

Geologisk teknik: Overvågning af skråningsstabilitet, tidlig varsling om jordskred og måling af jordsynk

Transportinfrastruktur: Højhastighedsjernbaneforskydning, brodeformation og tunnelstrukturovervågning

Vandkraft og dæmninger: Dæmningsbebyggelse, bevægelse af reservoirskråninger og sikkerhedsovervågning af vandbeskyttelsesprojekter

Civile bygninger: Højhusfundamentforskydning, sporing af historisk bygnings strukturel stabilitet

Minedrift: Overvågning af deformation af mineskråninger og underjordiske strukturer

Specifikationer

Parameter	Detaljer
Positioneringsnøjagtighed	-Statisk: Vandret ±2,5 mm, Højde ±5 mm- Dynamisk: Vandret ±8 mm, Højde ±15 mm
Opløsning	1mm
Understøttede konstellationer	BDS (B1L/B2L/B3L/B1C/B2a/B2b), GPS (L1/L2), GLONASS (L1/L2), Galileo (E1/E5b)
Kommunikationsgrænseflader	4G, RS485
Strømforsyning	DC 9~24V (kompatibel med 12V/35Ah lithiumbatteri og solopladning)
Strømforbrug	1,5 W (typisk)
Driftstemperatur	-40ºC~+85ºC
Opbevaringstemperatur	-55ºC~+95ºC
Fugtmodstand	95 % RH (ikke-kondenserende)
Vandtæt vurdering	IP67
Antenne	Indbygget antenne i undersøgelseskvalitet (integreret design)
Pålidelighed	MTBF ≥35.000 timer
