Smart Multipoint Displacement Meter JMDL-31XXAT

Generel produktinformation

Produkt forretningsbetingelser

Beskrivelse

Indledning:

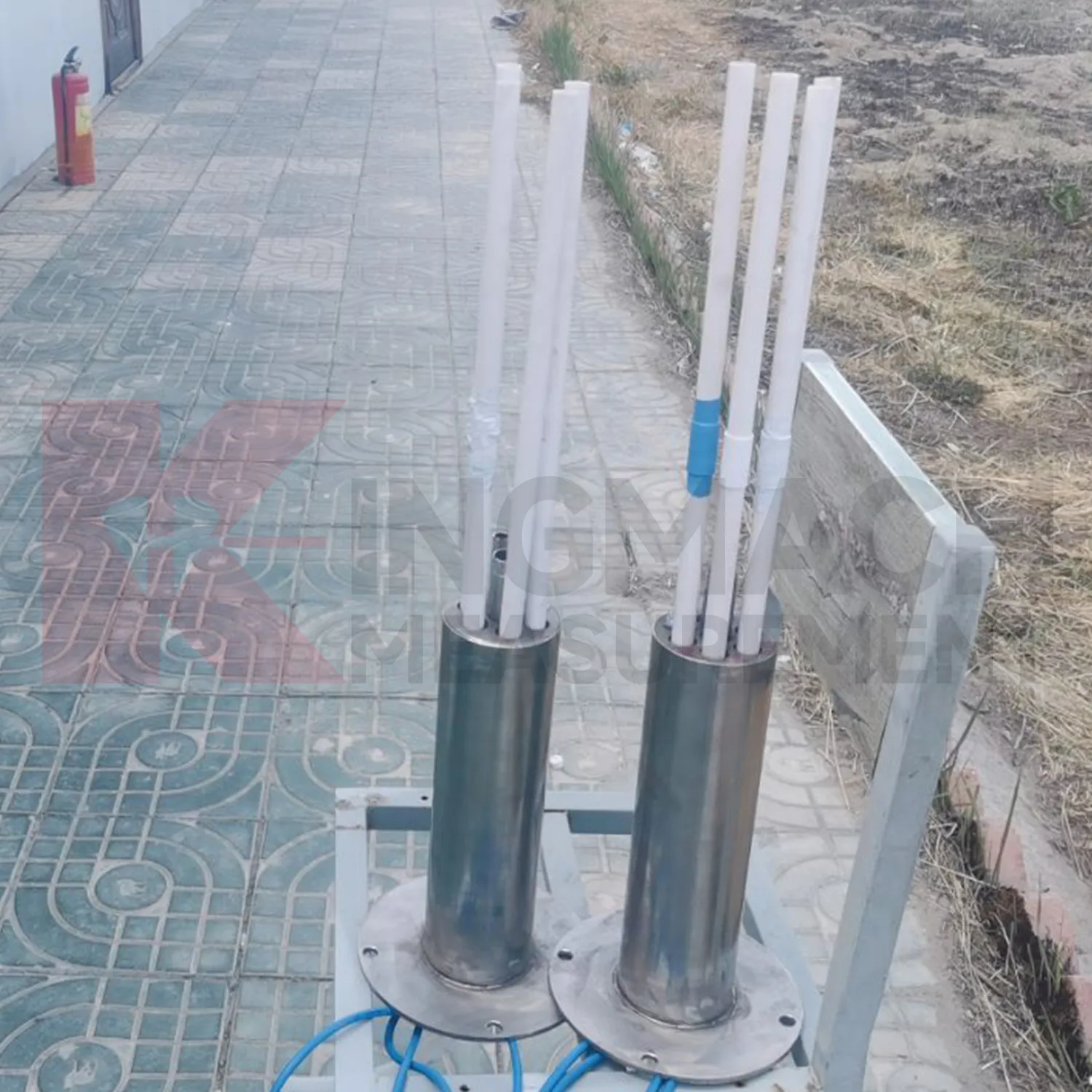

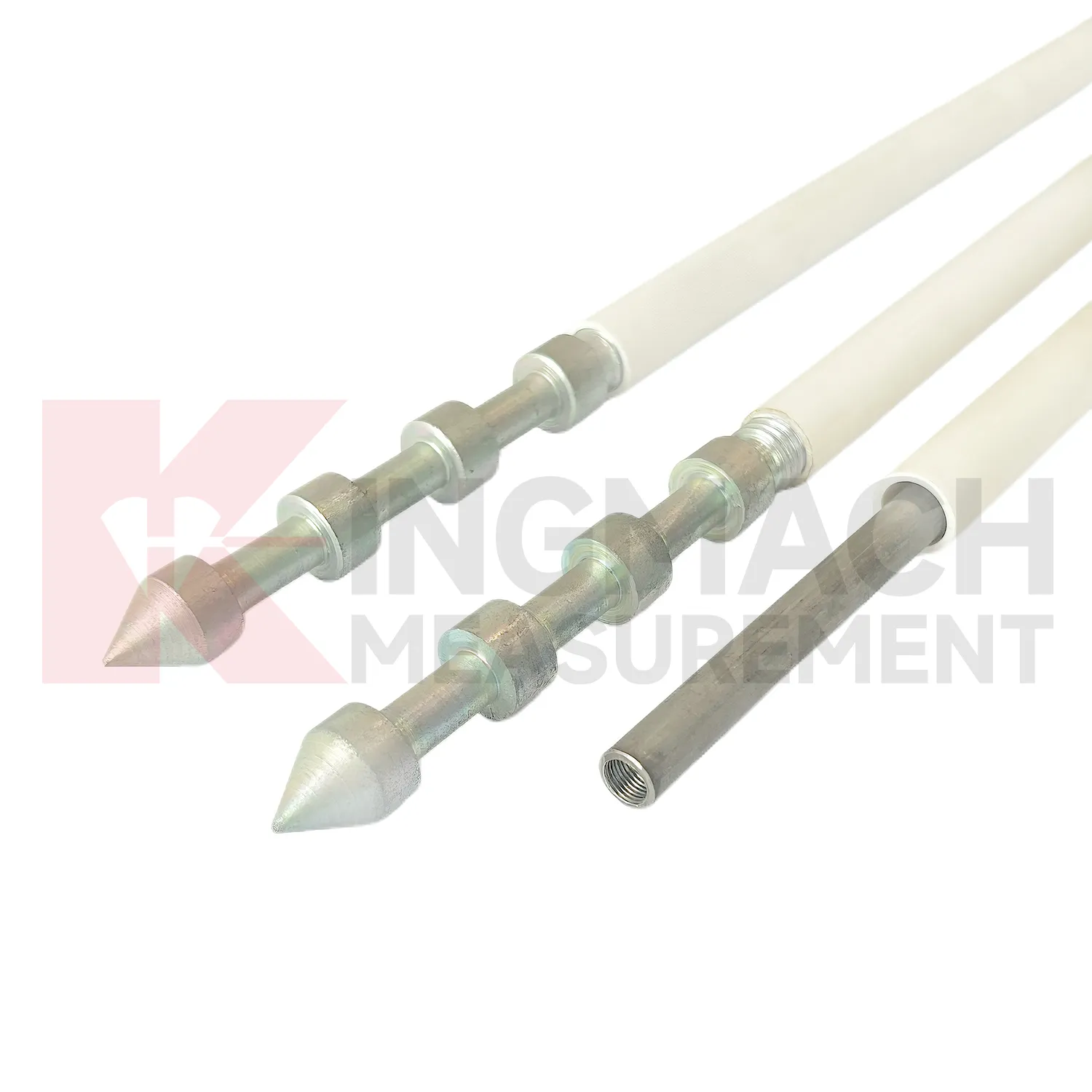

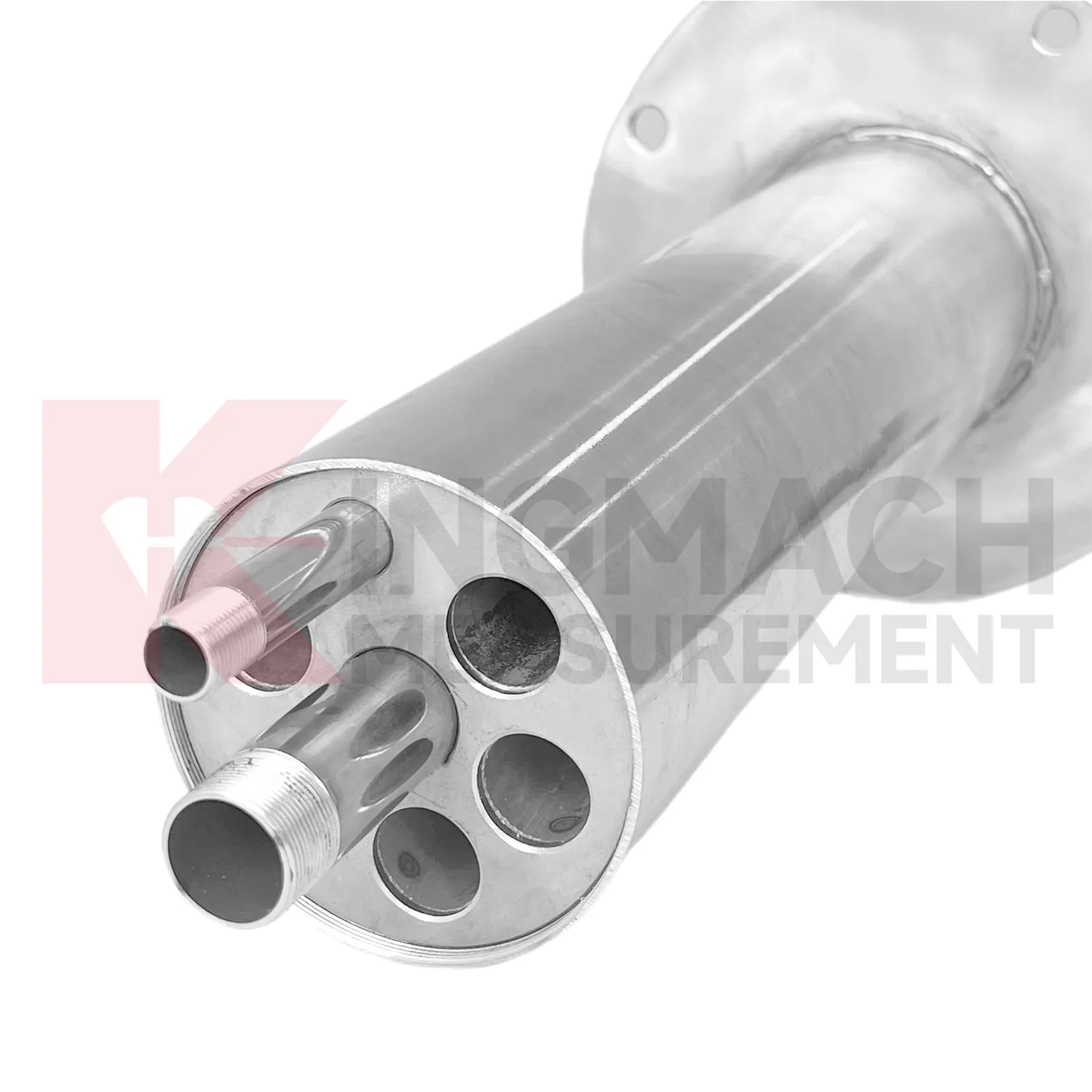

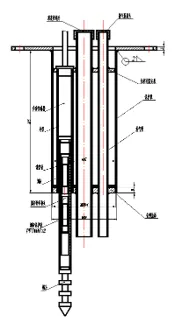

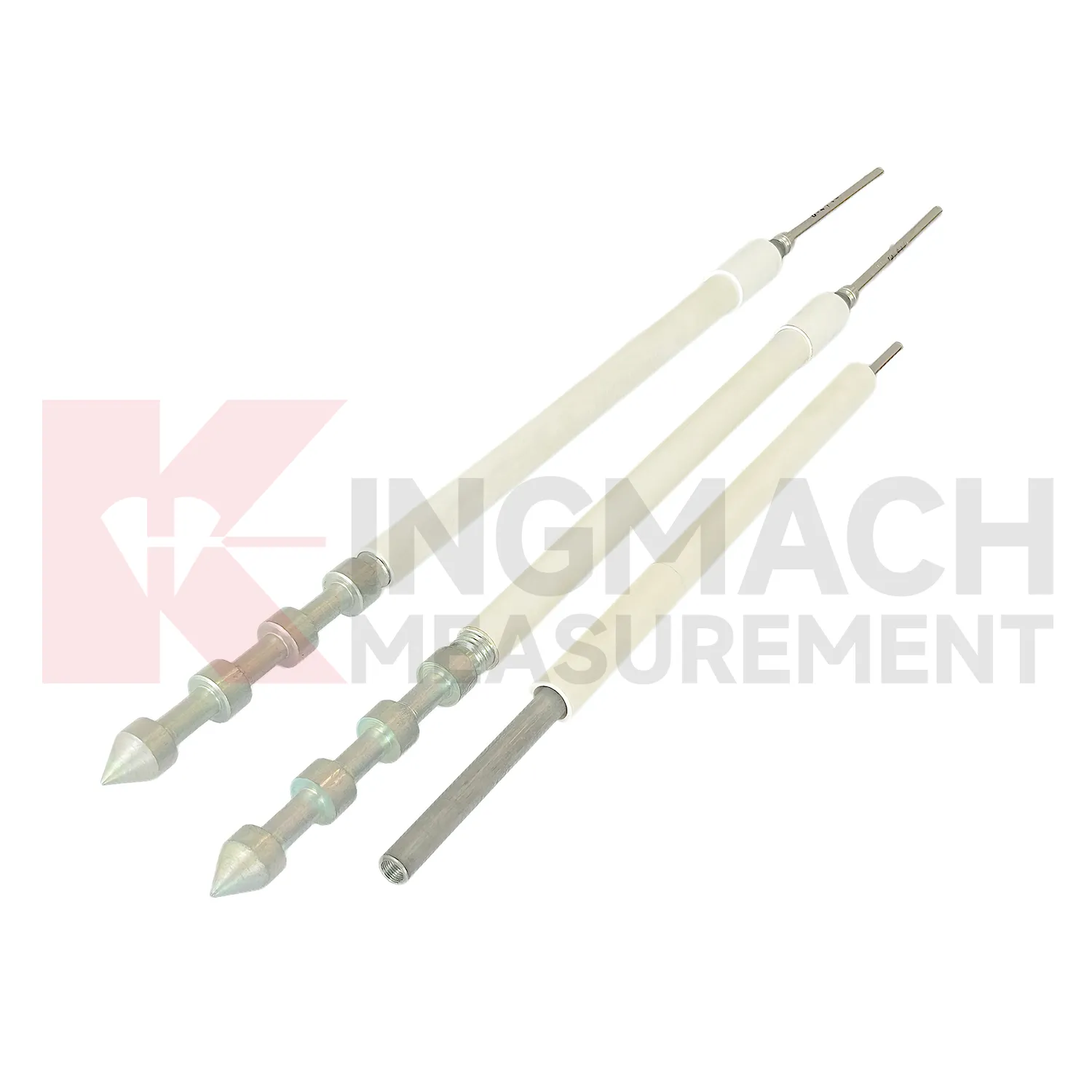

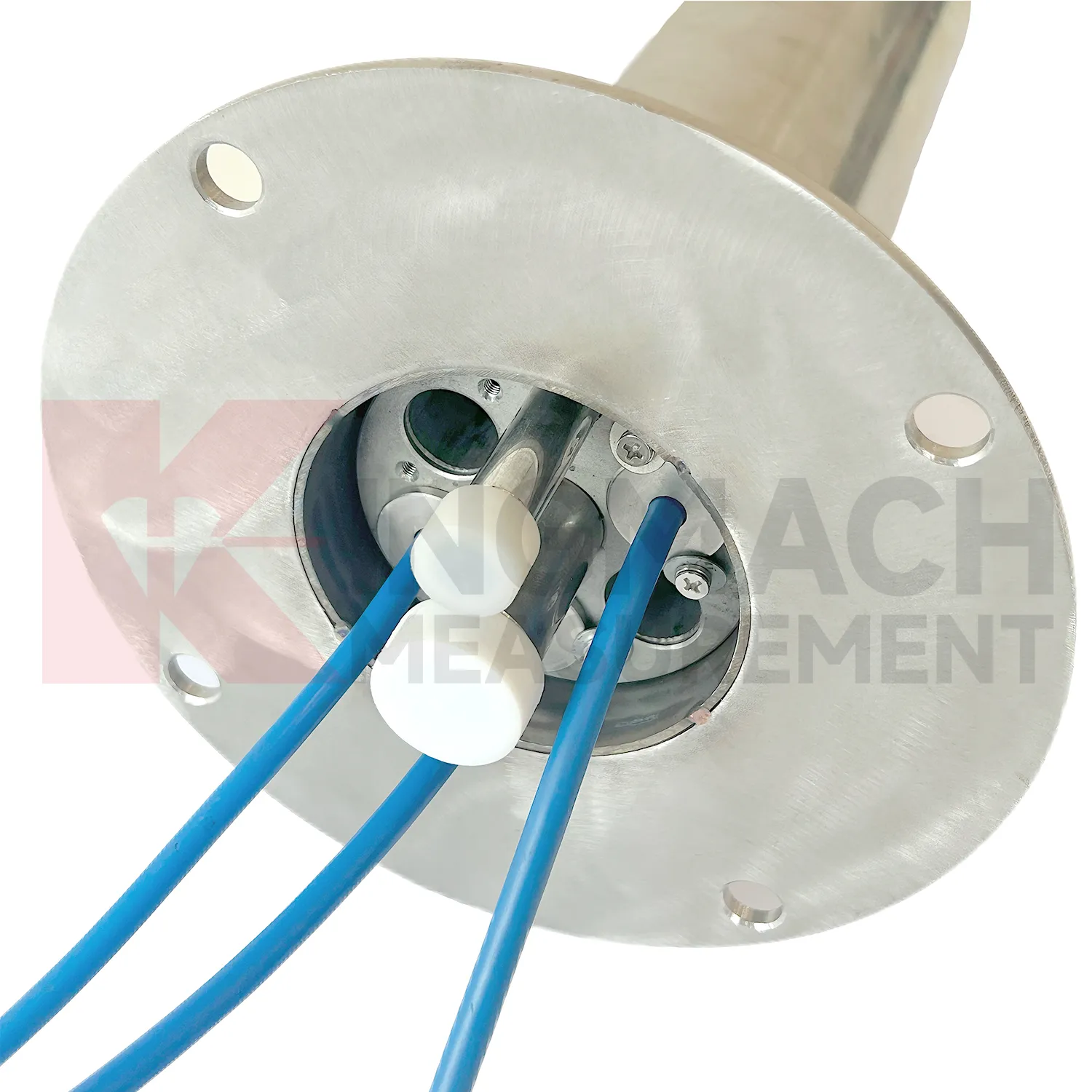

JMDL-31XXAT serien Smart Multipoint Displacement Meter bruges til at måle forskydning i forskellige lag af omgivende sten i tunneler, klippeskråninger, fundamentgrave osv., for at forstå forskydningsforholdene for forskellige klippelag. Produktet består af forskydningsmålere, PVC-målestangsbeskyttelsesrør, ankerhoveder, flerpunktsinstallationssæt osv., hvor multipunktsinstallationssættet understøtter 3-5 punkter. Installeret via boring og fugning er ankerhoveder i forskellige dybder forankret til forskellige klippelag. Dens installationsmetode ligner stenboltkonstruktion og tilbyder enkelhed og bekvemmelighed. Ved at måle forskydningsændringerne for hver måler analyseres forskydningsforholdene for forskellige stenlag.

Produktegenskaber:

1. Designet baseret på det induktive magnetiske flux frekvensmodulationsprincip giver produktet højere stabilitet, pålidelighed og holdbarhed. Det induktive frekvensmodulerede princip involverer et induktivt føleelement, integrerede kredsløb og resonanskondensatorer, der danner et LC-oscillationskredsløb, der udsender et frekvenssignal. Når målestangen forskyder sig inde i spolen, ændrer den den magnetiske reluktans og spoleinduktans og ændrer derved udgangssignalets frekvens af oscillationskredsløbet. Når målestangen kommer ind i den spiralformede spole, falder den magnetiske reluktans, induktansen øges, og frekvensen falder. Ved at vælge passende stangmaterialer og optimere den spiralformede spolestruktur, kondensator og kredsløb, udviser udgangssignalets frekvensændringer inden for stangens vandringsområde et præcist lineært forhold til forskydning. Da stangen og spolen fungerer i en berøringsfri tilstand, er systemet modstandsdygtigt over for beskadigelse under installation og brug.

2. Forskydningsmåleren inkorporerer en intern hukommelseschip med intelligente lagringsmuligheder. Fabriksindstillinger gemmer permanent parametre såsom sensormodel, serienummer og kalibreringskoefficienter. Den kan gemme op til 600 forekomster af måledata, inklusive måletid, temperatur (for temperaturfølsomme modeller), absolut forskydning, relativ forskydning og nulpunktsværdier.

3.Fuld digital detektion sikrer forvrængningsfri langdistancesignaltransmission og stærk anti-interferensevne.

4. Fremragende isoleringsegenskaber og vandtæt holdbarhed.

5.Når de er parret med virksomhedens omfattende tester, vises forskydningsværdier direkte, hvilket muliggør intuitive, enkle og hurtige målinger.

6. Integration med virksomhedens automatiserede dataindsamlingssystem tillader uovervåget overvågning eller fjernstyring.

Ansøgninger

JMDL-31XXAT serien Smart Multipoint Displacement Meter bruges til at måle forskydning i forskellige lag af omgivende sten i tunneler, klippeskråninger, fundamentgrave osv., for at forstå forskydningsforholdene for forskellige klippelag.

Specifikationer
