Lodret In-Place Inclinometer System JMQJ-7915ATS

Generel produktinformation

Produkt forretningsbetingelser

Beskrivelse

Indledning:

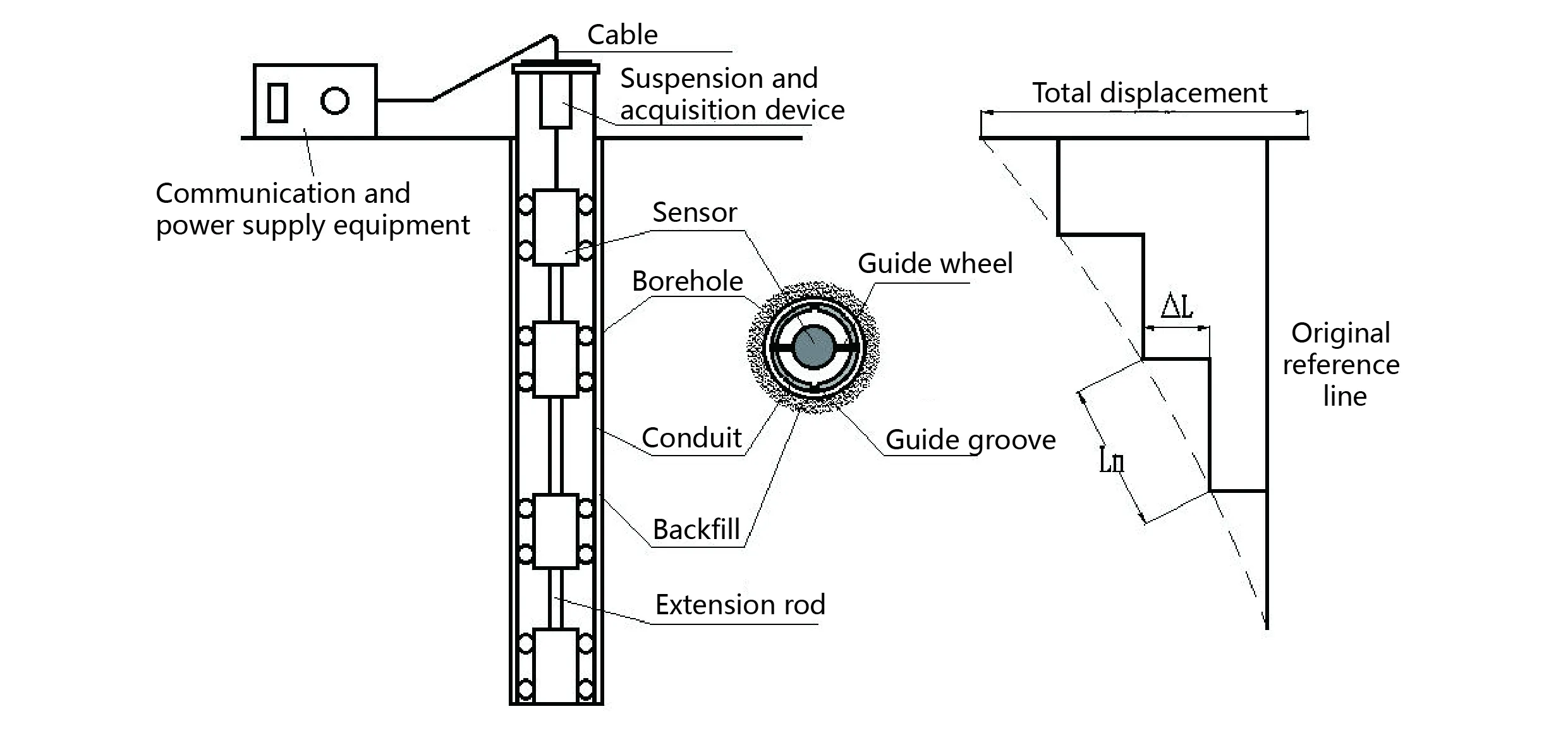

Det Vertical In-Place Inclinometer System består af to dele: en flerpunkts tandem Vertical In-Place Inclinometer streng og et åbningsoptagelsesmodul. Multi-point tandem dybdeforskydningsmåleren er baseret på et multi-array MEMS hældningssensor design, der elektrisk forbinder flere vertikale In-Place Inclinometer strenge i boringen via et enkelt kabel. Indsamlingsmodulet bruges til at indsamle måledata for den lodrette flerpunkts inklinometerstreng og uploade data via kablede eller trådløse midler.

Produktegenskaber:

1. Det vertikale In-Place Inclinometer System er baseret på 3D-MEMS accelerationssensorteknologi og automatisk temperaturkompensationsteknologi, som effektivt reducerer indflydelsen af ​​temperaturdrift og strømforsyningsbølger.

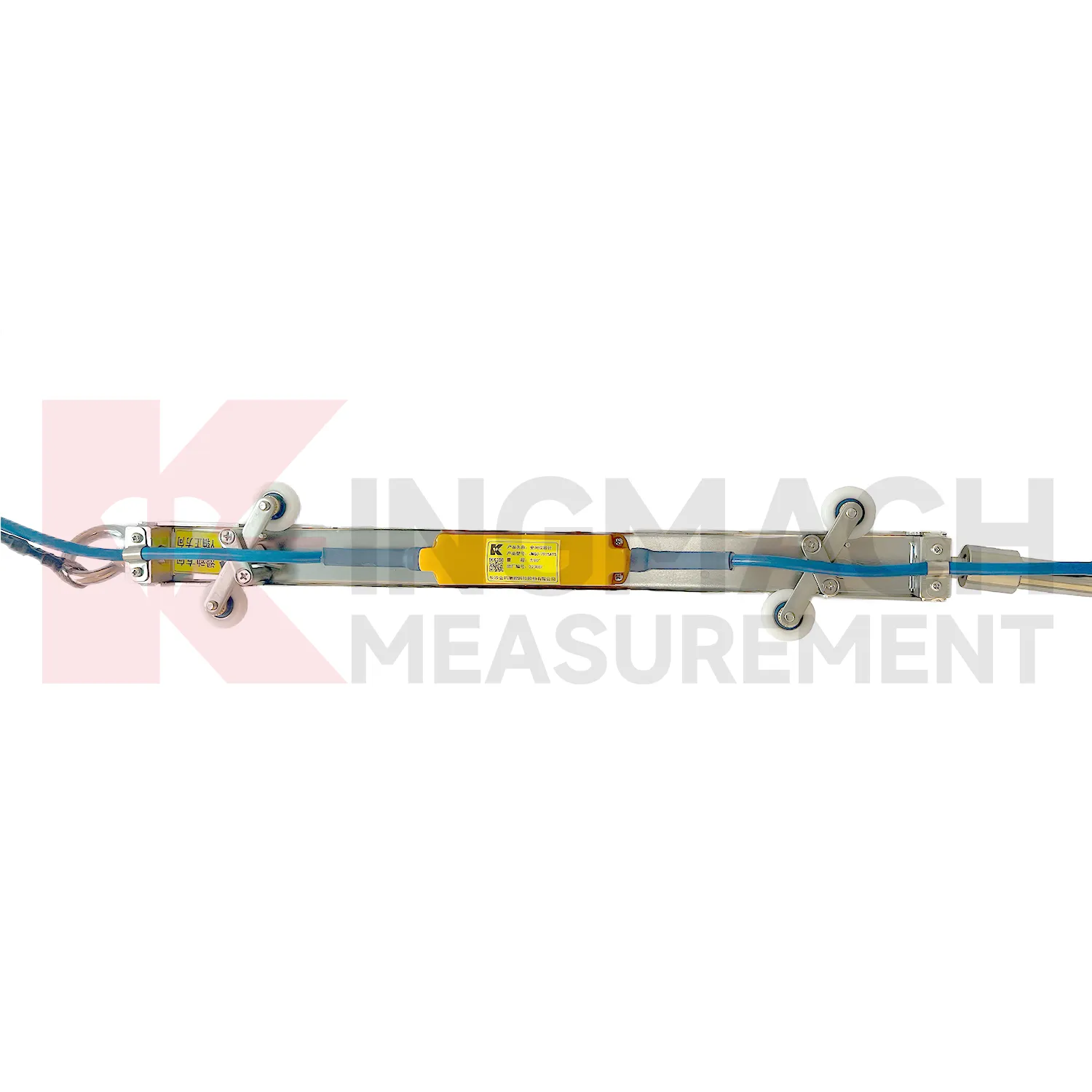

2. Multi-Point Series-Forbundet lodret inklinometerstreng af den bevægelige instrumentlegemedel af sprøjtestøbningsprocessen, lille og let, gennem et kabel for at opnå den elektriske forbindelse af alle sensorer i målehullet, alle sensorerne i målehullet kan opdeles i op til 4 grupper, hver gruppe forstyrrer ikke hinandens uafhængige kommunikation,

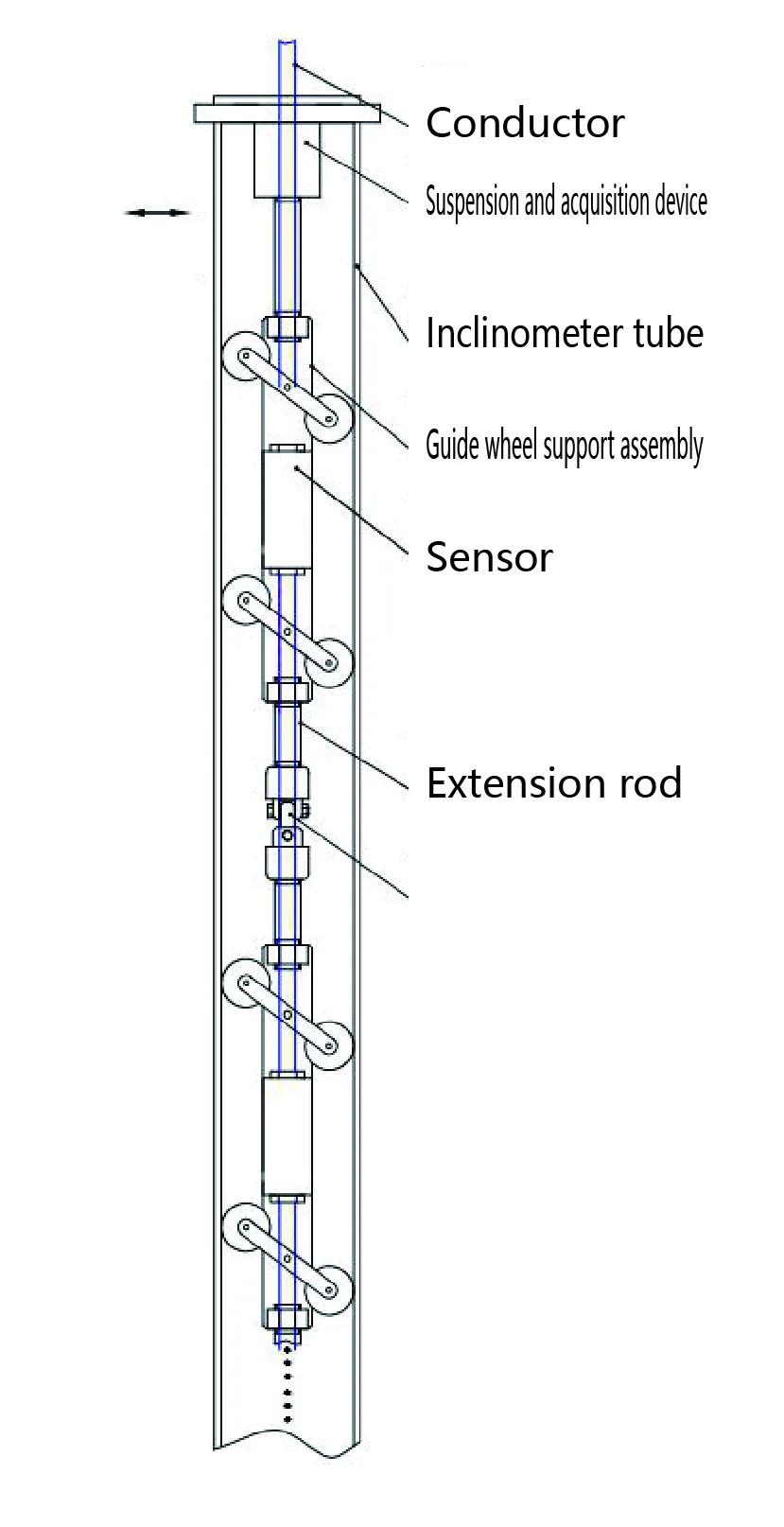

3. Multi-Point-serieforbundet vertikal inklinometerstreng er fysisk forbundet med kardanleddet og plejlstangen, længden er produceret i henhold til designkravene, og målepunktets position er fleksibelt arrangeret. Fuldt forseglet vandtæt og støvtæt design, velegnet til forskellige byggemiljøer.

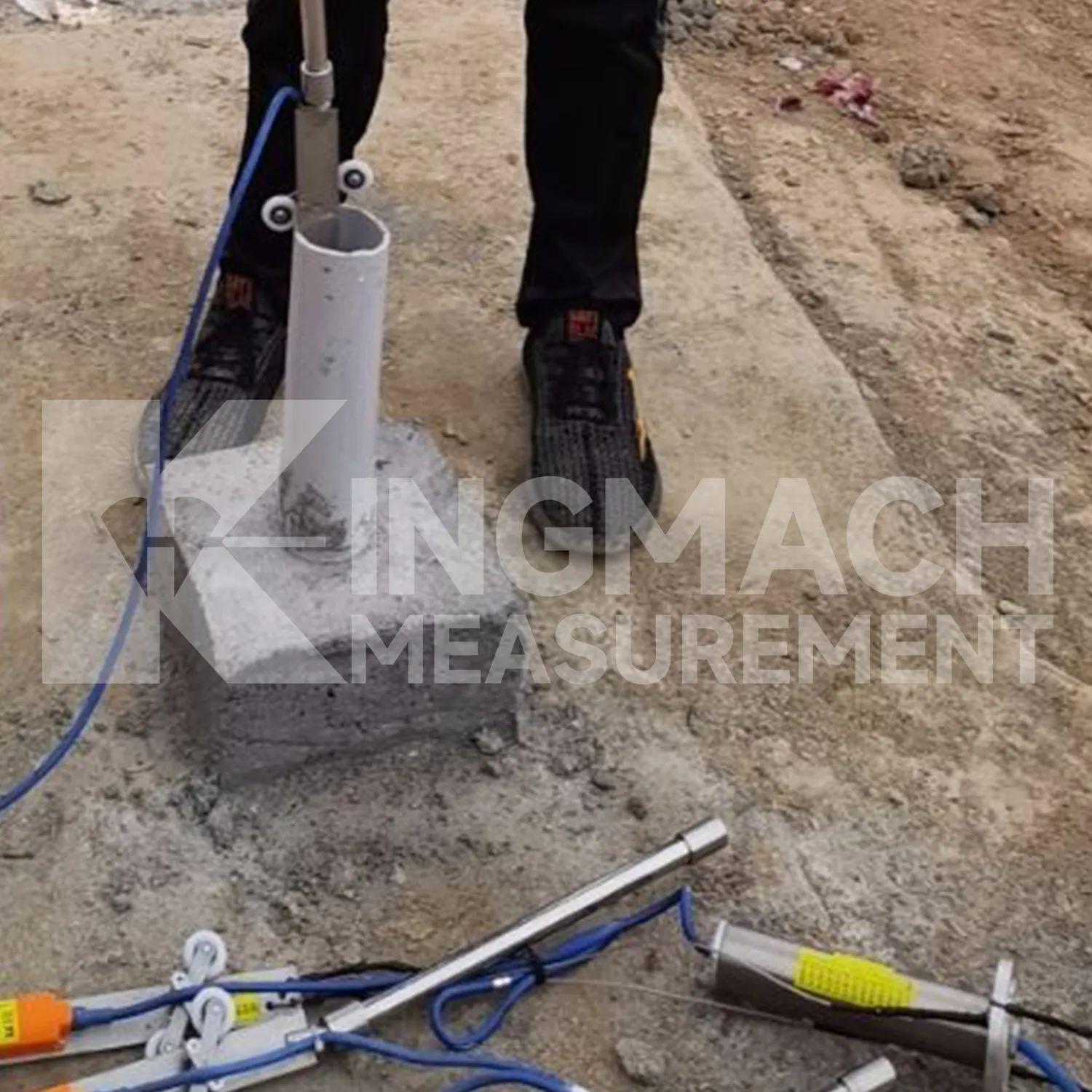

4. Den lodrette inklinometerstreng i hvert borehul er formonteret på fabrikken med krop, kabler, kardanled, forlængerstænger, ophæng og opsamlingsenhed i overensstemmelse med den beregnede afstand mellem målepunkterne, hvilket muliggør integreret forsendelse og installation. Tilslut blot forlængerstængerne på stedet og indsæt samlingen i borehullet for en enkel, hurtig og bekvem installation.

5.Den ertiske inklinometerstreng er internt konfigureret med elektroniske identifikatorer og modelnumre for at muliggøre automatisk genkendelse og intelligent beregning.

6. Dataopsamlingsmodulet inkorporerer en kontrollerbar sensorstrømforsyningsudgang og fire downstream-kommunikationsgrænseflader, der automatisk identificerer og udfører intelligent beregning ved tilslutning af den lodrette inklinometerstreng.

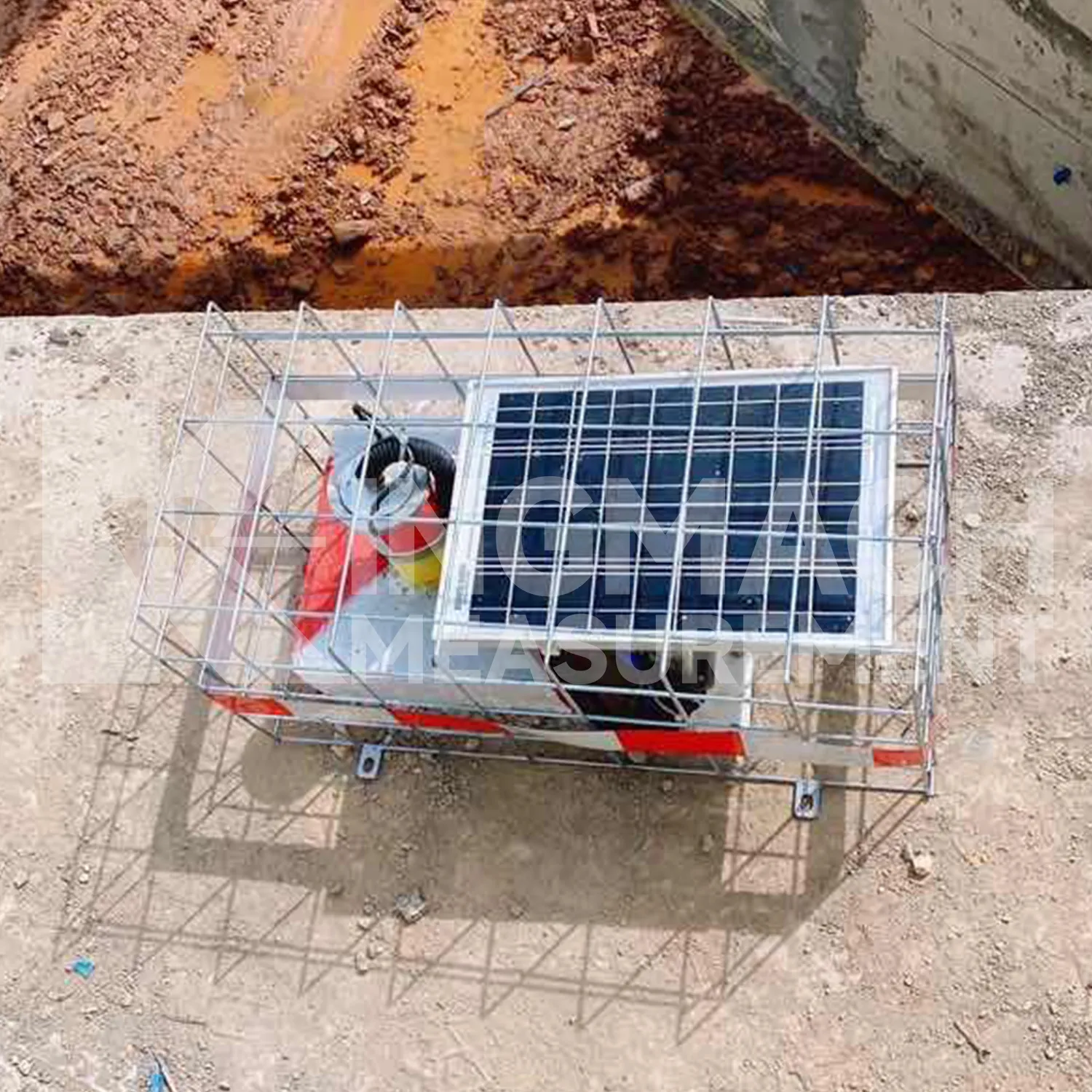

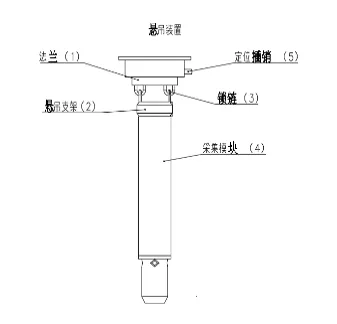

7. Optagelsesmodulet er placeret inde i inklinometerrørets åbning, hvilket giver vandtæt og støvtæt beskyttelse, undgår interferens med konstruktionen på stedet og minimerer eksponering for skader.

8. Lavstrømstilstanden slukker sensorer under standby og aktiverer dem kun til datamåling.

Ansøgninger

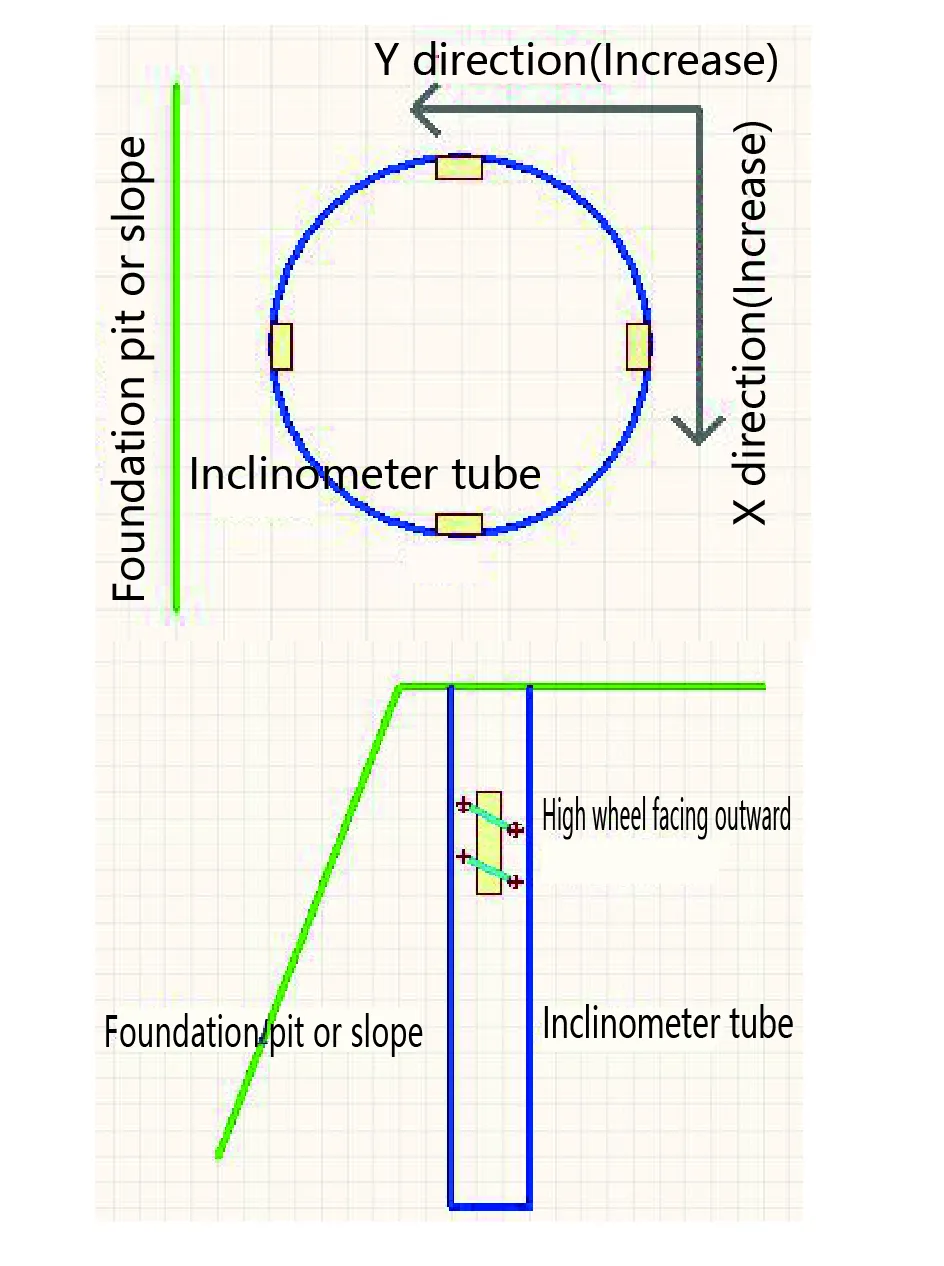

Dette produkt er en højpræcision fast sensor til måling af hældningsvinkler, designet og fremstillet af vores virksomhed, som installeres hurtigt. Det vedtager integreret installation. Når man forlader fabrikken, er antallet af målepunkter inde i boringen konfigureret som et komplet sæt. Et inklinometerrør kan installeres valgfrit og indlejres direkte inde. Den kan automatisk lokalisere sensorens placeringsretning, hvilket er enkelt og hurtigt. Den er især velegnet til at måle hældningsvinklerne for flere punkter inde i et borehul og er velegnet til at overvåge den dybe indre deformation af konstruktionslegemer. Kombineret med vores virksomheds automatiske overvågningssystem kan det realisere langsigtet automatisk overvågning og intelligent beregning af deformation.

Specifikationer
