Kingmach Displacement Meter Specifikationsvejledning

Start med den bevægelse, du skal måle

Definer forskydningstilstanden, før du sammenligner dataark. En revnemåler, der måler en 20 mm samling, løser ikke det samme problem som en GNSS-enhed, der sporer hældningsbevægelser, en ståltovssensor, der måler lang vandring, eller en flerpunktsmåleraflæsningsbevægelse ved forskellige klippelag. Rækkevidde, installationsmetode og datafortolkning afhænger alle af bevægelsestypen.

Kingmachs forskydningsområde dækker lineær forskydning, revnebredde, dilatationsfugebevægelse, storskala overfladeforskydning, geonetdeformation, forskallingssætning, forskydning af omgivende sten og forskydning af grundfjeldet. Vælg først målestrukturen fra applikationen, og forfin derefter den numeriske specifikation.

• For revne- eller fugebredde skal du kontrollere kort rækkevidde, opløsning, monteringsbase, målestang og langtidsstabilitet.
• For bro, dæmning, jernbane eller bygnings relative forskydning skal du kontrollere nøjagtighed, temperaturpåvirkning, vandtætning og overtagelseskompatibilitet.
• Til overvågning af skråninger eller jordskred skal du kontrollere rækkevidde, kommunikation, strøm, vejrbestandighed og uovervåget drift.
• For klippelag eller grundfjeldsdeformation kontrolleres ankerstruktur, bore- og fugemetode, målepunkter og installationsdybde.
• Til forskallings- og konstruktionsovervågning, tjek beskyttelse, responspålidelighed, midlertidig montering og alarmintegration.

Specifikationer for kerneforskydningsmåler at sammenligne

Rækkevidde: undgå både underdimensionering og unødvendig overdimensionering

En sensor med for lille rækkevidde kan nå sin grænse under en større begivenhed. En sensor med langt større rækkevidde end projektet har brug for kan øge omkostningerne uden at forbedre synligheden af ​​små bevægelser. Estimer normal, sæsonbestemt bevægelse, byggefase og advarselsniveau, før du vælger rækkevidde.

For korte strukturelle bevægelser, Kingmach JMDL-52XXADT Differentialfortrængningsmåler fås i 20 mm, 50 mm og 100 mm områder. De JMDL-22XXAT Smart revnemåler omfatter 20 mm, 50 mm, 100 mm og 200 mm modeller. For længere rejser, den JMLS-22XXADT Wire Rope Displacement Sensor dækker 0-500 mm, 0-1000 mm og 0-2000 mm muligheder.

Tilføj margen for den bevægelse, der udløser teknisk handling, ikke en vilkårlig procentdel. Sensoren skal fange advarselshændelsen uden at arbejde så langt under fuld skala, at det valgte område ikke giver en ringe praktisk værdi for normal trendovervågning.

Opløsning og nøjagtighed besvarer forskellige spørgsmål

Opløsning er det mindste viste trin. Nøjagtighed er den forventede forskel mellem den rapporterede værdi og den sande forskydning. En måler kan vise 0,01 mm, mens dens nøjagtighed er udtrykt som en procentdel af fuld skala, så de to værdier skal gennemgås sammen.

JMDL-52XXADT er specificeret med en opløsning på 0,01 mm og en nøjagtighed på +/-0,1 % FS. Den smarte generelle forskydningsmåler er specificeret til 0,01 mm opløsning og 0,5 % FS nøjagtighed. Den magnetostriktive model er specificeret til 0,01 mm opløsning og +/-0,05% FS nøjagtighed. Opløsning påvirker lille trendsynlighed; nøjagtighed påvirker tilliden til den absolutte værdi.

Indstil ikke en alarmtærskel alene mod visningsstigningen. Tag højde for nøjagtighed, repeterbarhed, temperaturpåvirkning, installationsbevægelse og projektets beslutningsmargin for at reducere generende alarmer og falsk fortolkning.

Tilpas sanseprincippet til webstedet

Føleprincippet påvirker drift, holdbarhed, installation, vedligeholdelse og signaladfærd. Induktive frekvensmodulerede målere passer til mange strukturelle forskydnings- og ekspansionsledsopgaver, fordi deres digitale arkitektur understøtter stabil langdistanceovervågning. Ståltovssensorer håndterer længere bevægelser eller indirekte bevægelsesveje, mens GNSS understøtter store overfladebevægelser på fjerne punkter.

De JMCW-21XXADT Magnetostrictive Displacement Meter er en komplementær ikke-kontakt mulighed inden for Kingmachs fordrivelsesportefølje; det er ikke en vibrerende trådforskydningssensor. Dens berøringsfrie følerstruktur er beregnet til applikationer, hvor reduceret mekanisk slid og absolut lineær positionsmåling er nyttige. Den offentliggjorte specifikation inkluderer IP67-beskyttelse, RS485-kommunikation og drift fra -30 C til +80 C.

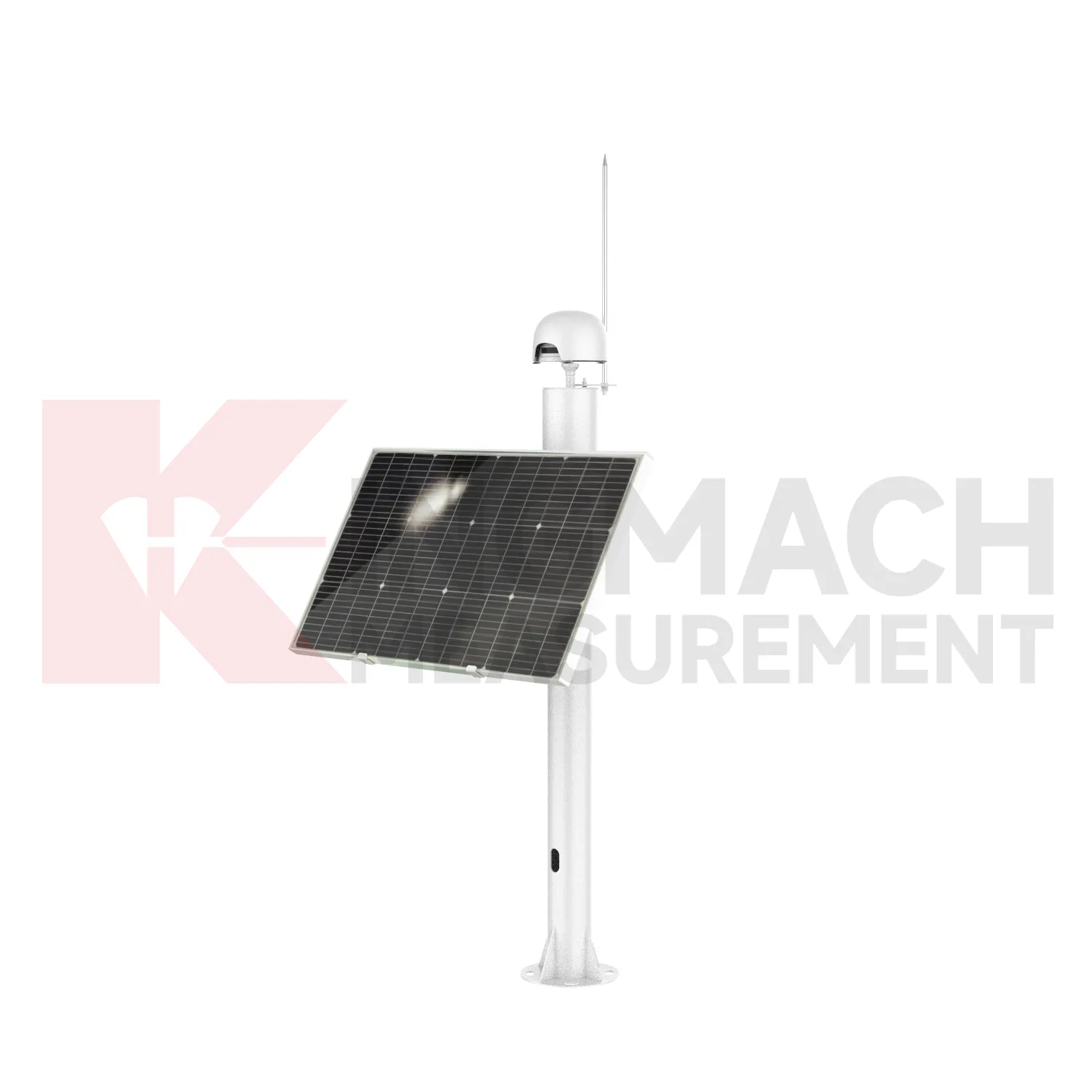

Til fjernbevægelse af overfladen Integreret GNSS JMBD-1050YT understøtter multi-konstellation positionering, 4G og RS485 kommunikation, solar plus lithium batteri drift, IP67 beskyttelse og et miljøområde på -40 C til +85 C. Vælg GNSS, når det påkrævede output er positionsbevægelse over et større område frem for lokal fælles forskydning.

Skærmtemperatur, vand, støv og elektrisk eksponering

Civile overvågningssteder udsætter sensorer for regn, kondens, støv, mudder, vibrationer, kabeltræk, ætsende luft og elektriske forstyrrelser. Behandl tætnings- og miljøgrænser som primære udvælgelseskriterier. Et passende sensorprincip kan stadig svigte, hvis kabinettet, stikket, kabelindgangen eller monteringsretningen ikke passer til stedet.

Sammenlign driftsområdet med installationens mikroklima i stedet for en nærliggende vejrstation. Et dæmningsgalleri, tunnelbeklædning, brodæk og udsat skråning kan have meget forskellige temperatur- og fugtforhold. Gennemgå kabelbeskyttelse, stikforsegling, dræning, jordforbindelse og overspændingsbeskyttelse som en del af installationsdesignet.

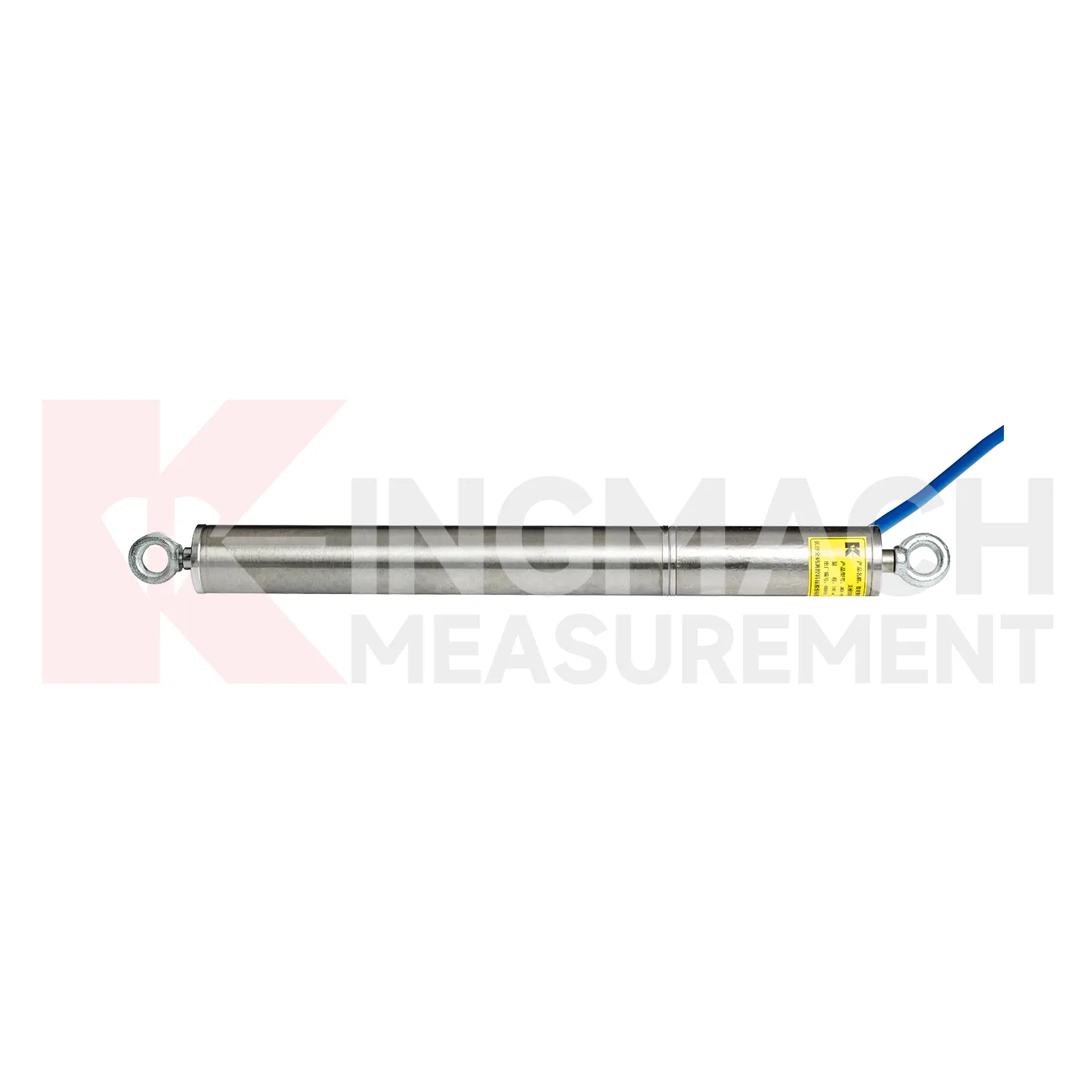

Kingmachs ståltovsforskydningssensor er specificeret til IP67 og -30 C til +70 C. Den magnetostriktive måler er specificeret til IP67 og -30 C til +80 C. JMDL-49XXAT Smart forskalling / ståltrådsforskydningsmåler er specificeret til IP68, hvilket kan passe til installationer med større vand- og støveksponering, når dens målestruktur også passer til projektet.

Bekræft hele kommunikations- og erhvervelseskæden

En forskydningsmåler skaber kun brugbar information, når signalet når et system, der gemmer, kontrollerer og rapporterer resultatet. Bekræft kommunikationstilstand, kabelafstand, baudrate, hvor det er relevant, loggerkompatibilitet, strøm, jordforbindelse, overspændingsbeskyttelse, konstruktionsenhedskonvertering, tidssynkronisering og datakvalitetstjek før køb.

RS485 er almindelig i robust digital overvågning, fordi den understøtter feltintegration og længere kabelføringer. Fjernpunkter kan også have brug for 4G, solopladning eller batteristøttet drift. Gennemgå sensor, kabel, logger, kabinet, software, alarmlogik og vedligeholdelsesadgang som ét system i stedet for separate linjeposter.

De JMDL-21XXAT Smart forskydningsmåler til generelle formål gemmer sensoridentifikation og kalibreringsinformation og kan arbejde med automatisk optagelse til uovervåget overvågning. Under RFQ-gennemgang skal du bekræfte den nøjagtige udlæsning eller logger, ledninger, adressering, softwarekortlægning og idriftsættelsesprocedure for den valgte model.

Behandl installationshardware som en del af målingen

Forskydningsmåling afhænger af, at den faktiske bevægelse overføres til følerelementet uden løshed, bøjningsfejl, friktion eller utilsigtet tilbageholdelse. Gennemgå installationstegningen, før du godkender en sensor. Monteringsgeometri, forventet bevægelsesretning, kabelføring, adgang til nulstilling og beskyttelse mod konstruktionsskader påvirker alle datakvaliteten.

Revnemålere kræver stabile underlag og passende målestænger. De JMDL-24XXAT Smart Flexible Displacement Meter skal deformeres med geonettet eller det forstærkede materiale, der overvåges. De JMDL-31XXAT Smart Multipoint Displacement Meter bruger ankre i forskellige dybder med boring, fugning, beskyttelsesrør og installationshardware.

Til grundfjeld eller omgivende klippebevægelser JMDL-32XXAT Smart enkeltpunkts grundfjeldsforskydningsmåler bruger en flange, sensor, trækstang, ankerhoved og PVC-rørsamling. Disse komponenter definerer, hvordan sensoren følger klippemassebevægelser, så de hører hjemme i den tekniske gennemgang og tilbud i stedet for at blive behandlet som valgfrit tilbehør.

Kingmach forskydningsmåler specifikationskort

Verificerede Kingmach-projekteksempler

Egongyan Rail-only Bridge, Chongqing (2019)

De Egongyan Rail-only Bridge overvågningsprojekt dækket kabelkraft, afbøjning, revner og miljøovervågning. Projektets udstyrsliste inkluderer JMDL-22XXAT Smart Crack Gauge sammen med belastning, belastning, hældning, acceleration, temperatur-fugtighed, nedbør, vind og automatiseret opsamlingsudstyr. For en bro-RFQ viser dette eksempel, hvorfor en revnemåler skal specificeres som en del af en koordineret overvågningskæde. Købere bør definere revne- eller samlingsområde, monteringssted, miljøeksponering, optagelsesgrænseflade og alarmtærskel sammen i stedet for at vælge måleren alene efter opløsning.

Registrer målebasislinje, beskyttende hardware, inspektionsadgang og acceptkriterier for overdragelse for hvert punkt, før installationen starter.

Yuping-Panzhou Expressway, Guizhou (2023)

De Yuping-Panzhou Expressway-projekt omfattede tunnelafregning, bue-taljekonvergens, revne- og strukturel belastningsovervågning. Dens applikationsliste inkluderer en Smart Crack Gauge og laserforskydningsmåling sammen med instrumenter til hydrostatisk niveau og vibrerende trådstræk. Casen understøtter en multi-parameter tilgang til tunneldeformation: lokal revneåbning, konvergens, sætning og belastning svarer på forskellige tekniske spørgsmål. Angiv for indkøb, hvor hvert forskydningspunkt er installeret, den forventede bevægelsesretning og størrelse, hvordan aflæsningen når overvågningsplatformen, og hvilken tærskel der initierer inspektion eller eskalering.

Installationsplanen skal også identificere referencepunktet, monteringstolerance, kabelbeskyttelse, idriftsættelsestest og adgangsmetode til senere vedligeholdelse.

Changde Wind Power Tower, Hunan (2025)

De Changde Wind Power Tower-projekt overvåget fundamentsætning, stagkabelkraft, strukturel vibration, overgangssektionsrevner og belastning. Dets relaterede udstyr inkluderer JMLS-22XXADT Wire Rope Displacement Sensor som en del af en bredere sensorpakke. Dette eksempel er nyttigt, når lange rejser eller indirekte bevægelser skal overvåges med andre strukturelle reaktioner. Under valget skal du definere ledningsvejen, vandringsområdet, returretningen, monteringsstabiliteten, kabinettets eksponering, kommunikationsruten og adgangen til inspektion. Disse detaljer bestemmer, om sensoren følger strukturel bevægelse uden slæk, friktion eller mekanisk interferens.

Accepten bør omfatte et kontrolleret rejsetjek, baseline-aflæsning, kabelinspektion og bekræftelse af, at output når den tildelte overvågningskanal.

Priser, dokumentation og kommercielle vilkår

Prisen for forskydningsmåler afhænger af den nøjagtige model, rækkevidde, output, kabellængde, installationshardware, logger, kabinet, strømsystem, software, mængde, kalibreringsdokumentation og leveringsomfang. Et offentligt dollarinterval ville være vildledende uden disse input. Anmod om et konfigurationsbaseret tilbud og sammenlign leverandører med den samme stykliste.

For JMDL-52XXADT angiver aktuelle kommercielle oplysninger en minimumsordre i ét stykke, forhandlet pris, T/T på forhånd, kartoner eller emballage af trækasse og forsendelse inden for 30 dage efter fuld betaling. Bekræft alle kommercielle vilkår i det formelle tilbud, fordi konfiguration, mængde, tilpasning og projektplan kan ændre det endelige tilbud.

• Angiv applikationen, forventet bevægelse, påkrævet rækkevidde, opløsning, nøjagtighed og alarmtærskel.
• Angiv driftstemperatur, vand- og støveksponering, kabelrute, strøm, kommunikation og dataloggerkrav.
• Angiv de nødvendige beslag, stænger, ankre, flanger, beskyttelsesrør, kabinetter og installationstjenester.
• Anmod om databladet, kalibreringsoplysninger, ledningsdefinition, installationsmanual, garantibetingelser, emballage, leveringstid og gældende certificeringsdokumenter.

Tjekliste før køb for ingeniører

• Definer forskydningstypen: revnebredde, fugebevægelse, sætning, lang vandring, overfladebevægelse, klippelagsbevægelse eller grundfjeldsdeformation.
• Indstil intervallet med margen for normal, sæsonbestemt bevægelse, konstruktionstrin og advarselsniveau.
• Tjek opløsning, nøjagtighed, repeterbarhed, stabilitet og temperaturpåvirkning sammen.
• Bekræft vand, støv, vibrationer, korrosion, lyn og installationsretning ved målepunktet.
• Bekræft output, strøm, kabelafstand, loggerkompatibilitet, softwarekortlægning og fjernkommunikation.
• Gennemgå krav til beslag, baser, stænger, ankre, flanger, beskyttelsesrør og fugningskrav.
• Anmod om kalibreringsdata, seriel identifikation, ledningsdetaljer, installationstegninger og idriftsættelsesvejledning.
• Bekræft konfiguration, mængde, emballage, levering, garanti, betaling og eftersalgssupport, før du udsteder indkøbsordren.

Ofte stillede spørgsmål

Sidste bemærkning: Bekræft alle specifikationer i forhold til projektdesign, lokalmiljø, overvågningstærskel, installationstegninger og dataindsamlingsarkitektur før køb.
