Vibrerende trådstrækmålere til bro-, tunnel- og dæmningsovervågning: Komplet udvælgelsesvejledning

Den globale byggeindustri oplever en massiv stigning i store infrastrukturinvesteringer. Regeringer og private udviklere finansierer store broer, tunneler, vandkraftdæmninger og tårnhøje vindenergistrukturer verden over. Derfor har efterspørgslen efter pålidelige, langsigtede strukturelle sundhedsovervågningssystemer (SHM) aldrig været højere. Inden for disse kritiske sikkerhedssystemer fungerer strain gauges som den primære datakilde. Du skal indse, at et fejlagtigt sensorvalg koster langt mere end selve den fysiske enhed. Et forkert valg går over i skæve stressberegninger, forsinker sikkerhedsbeslutninger og multiplicerer i sidste ende langsigtede vedligeholdelsesomkostninger.

Derfor repræsenterer valget af en strain gauge en kritisk teknisk vurdering snarere end et simpelt varekøb. Enhver projektingeniør skal besvare tre grundlæggende spørgsmål, før de specificerer en sensor. For det første, hvad er værtsmaterialet? For det andet, hvad er den nuværende installationsfase? Til sidst, hvad er de miljømæssige begrænsninger? Denne omfattende guide vil lede dig gennem de forskellige målertyper, kritiske udvælgelseskriterier, applikationsmatchning og sensorintegration i et komplet SHM-system.

Hvad gør Vibrating Wire Technology til den globale standard for langtidsbelastningsovervågning

Før du kan specificere en sensor intelligent, har du brug for en solid teknisk forståelse af, hvordan forskellige overvågningsteknologier fungerer. Vibrating wire (VW) teknologi fungerer i øjeblikket som den globale standard for langsigtet infrastrukturovervågning. Vibrerende trådprincippet bygger på en spændt ståltråd, der exciteres af en pulsexcitationsspole. Den naturlige frekvens af denne vibration svarer direkte til den belastning, som ledningen oplever.

Denne frekvensoutput giver ekstraordinære fordele for anlægsprojekter. VW-sensorer tilbyder stærk immunitet over for elektromagnetisk interferens og udviser meget stabil langtidsdriftsadfærd. Ydermere kan disse sensorer transmittere signaler over kilometerlange kabel uden nogen form for forvrængning eller signaltab.

De fleste strukturelle sundhedsovervågningsprojekter udsætter sensorer for betydelige termiske cyklusser udendørs. Derfor har moderne VW strain gauges en indbygget termistor til integreret temperaturføling. Denne tilføjelse gør det muligt for overvågningssoftwaren at anvende automatiske temperaturkorrektioner til belastningsmålingerne. Du kan kontrastere denne robuste ydeevne med traditionelle resistive foliemålere. Foliemålere fungerer perfekt til laboratorieindstillinger og korttidstest. Foliemålere forbliver dog meget følsomme over for fugtindtrængning, nuldrift og forstærkerafhængighed over lange kabelløb. Kingmach løfter denne standard yderligere med sin smarte VW-serie (HAT- og HB-varianterne). Disse avancerede modeller tilføjer digitale adresseringsmuligheder, som gør det muligt for ingeniører at køre multi-sensor bus netværk ved hjælp af en enkelt datalogger.

Tre primære strain gauge-typer – og hvornår de skal implementeres hver enkelt

Ingeniører spørger ofte, hvilken strain gauge de skal bruge til deres specifikke projekt. Svaret kræver en struktureret sammenligning baseret på installationsmetoden og værtsstrukturen. Du kan kategorisere disse sensorer i fire hovedimplementeringstyper.

Overflademonteret strain gauge (JMZX-212HAT/HB)

Teknikere bolter eller binder overflademonterede strain gauges direkte til eksisterende beton- eller ståloverflader. Du bør vælge denne model til post-konstruktionsovervågning, strukturelle eftermonteringer og dynamisk belastningstest. Denne måler udmærker sig også, når boring eller støbning i værtsstrukturen er umulig. JMZX-212-serien tilbyder et standardmåleområde på ±2.500 με med en opløsning på 0,1 με. Det fuldt forseglede hus i rustfrit stål sikrer vandtæt ydeevne ned til en vanddybde på 150 meter.

Indstøbningsspændingsmåler (JMZX-215HA/215HAT/HB)

Byggehold støber indstøbningsstrækningsmålere direkte i frisk beton eller begraver dem i strukturelle fyldmaterialer. Dette repræsenterer standardvalget for nye byggeprojekter, herunder broer, dæmninger, tunneller, støttemure og fundamentplader. Indlejringssensorer kræver ingen forskydningsmodstand fra basismaterialet, hvilket gør installationsprocessen usædvanlig hurtig og pålidelig.

Overfladesvejset strain gauge (JMZX-206HAT)

Svejsere fastgør overfladesvejsede strain gauges direkte til strukturelle stålelementer som dragere, spuns og rørformede pæle. Svejsning leverer en meget ensartet mekanisk kobling på bart stål uden at være afhængig af kemiske klæbemidler. Denne holdbarhed gør svejsede målere til den foretrukne mulighed for marine og underjordiske stålkonstruktioner, hvor epoxybinding kan nedbrydes over tid.

Armeringsjernsspændingsmåler (JMZX-4XXHAT/HB)

Entreprenører splejser armeringsjernsstrainmetre direkte ind i stålarmeringsburet i betonkonstruktioner. Disse sensorer måler armeringsjernets forlængelse og kompression for at vurdere, hvordan belastninger overføres gennem søjler, bjælker og dybe pæle. Du vil finde disse instrumenter kritiske for højhuskonstruktion, fundamentsgravsikkerhed og undergrundsinfrastruktur.

Måler type	Bedste værtsmateriale	Installationsfase	Typisk anvendelse
Overflademonteret	Eksisterende Beton / Stål	Efterbyggeri	Eftermontering og belastningstest
Indlejring	Frisk Beton	Nybyggeri	Brodæk og dæmningsvægge
Overflade-svejset	Bare Steel medlemmer	Nyt / Efterbyggeri	Ståldragere og pæle
Armeringsjern Strainmeter	Forstærkende stål (armeringsjern)	Nybyggeri	Fundamentgruber og højhuse

Fem tekniske parametre, der bør drive din endelige specifikation

Når du har valgt den passende installationstype, skal du vurdere de præcise tekniske specifikationer. Fem nøgleparametre bør drive din endelige indkøbsbeslutning.

Måleområde og opløsning: Et standardmåleområde på ±2.500 με dækker tilstrækkeligt de fleste civilingeniørapplikationer. Du har dog også brug for høj følsomhed. Et højopløseligt output på 0,1 με sikrer, at sensoren fanger mikrodeformationer i forspændte beton- og stålelementer under normale driftsbelastninger.

Nøjagtighedsklasse: En nøjagtighedsvurdering på 0,5 % FS (Full Scale) fungerer som benchmark for overvågning af infrastrukturkvalitet. Høj nøjagtighed forbliver afgørende, når du beregner reel strukturel spænding ud fra målt belastning ved hjælp af materialets elasticitetsmodul. Du bør altid verificere overholdelse af anerkendte certificeringsstandarder, såsom GB/T 13606-2007 eller DL/T 1044-2022.

Vandtæt vurdering og miljøforsegling: Mange projekter opererer i barske miljøer. Et fuldt forseglet hus i rustfrit stål, der er klassificeret til en vanddybde på 150 meter, er afgørende. Du har brug for dette beskyttelsesniveau til vandkraftværker, tidevandszonepæle og meget fugtige tunneludgravninger.

Driftstemperaturområde: Civile strukturer tåler ekstremt vejr. Den indbyggede termistor bør spænde over et bredt område fra -40 °C til +120 °C. Projekter placeret i arktiske klimaer eller nær industrielle varmekilder kræver denne termiske modstandskraft. Ydermere forhindrer nøjagtig temperaturkorrektion falske alarmer i dit automatiske overvågningssystem.

Signaludgang og systemkompatibilitet: Du skal vælge mellem standard VW frekvensudgange og digitale Smart-varianter (RS-485 / SDI-12). Smarte sensorer giver mulighed for flerpunkts busledninger. Denne digitale arkitektur kan reducere tunge kabelomkostninger med op til 60 % på store sensorarrays. Som en praktisk note er Kingmach udlæsningsenheder og dataloggere fabriksmatchede til JMZX-sensorserien, hvilket fuldstændigt eliminerer systemintegrationsrisici.

Suppler din belastningsovervågning med hule vejeceller for komplet kabelkraftsporing - lær mere i vores hule vejecelleguide → Hule vejeceller til brokabel- og ankerovervågning: Valgvejledning og specifikationer

Tilpasning af strain gauges til projekttype: Fra broovervågning til geoteknisk teknik

At matche den rigtige sensor til den specifikke applikation er kendetegnet ved effektiv strukturel sundhedsovervågning. Forskellige civilingeniørdomæner kræver forskellige målemetoder.

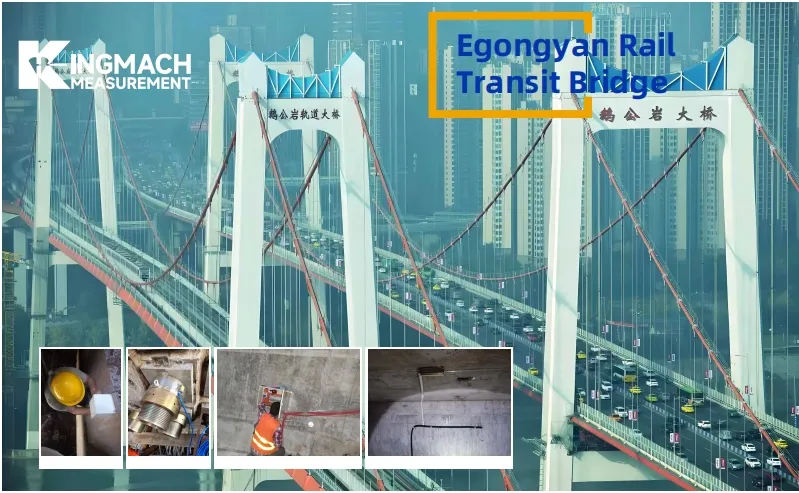

Broovervågning: Broprojekter kræver en mangesidet tilgang. Ingeniører støber indstøbningsmålere ind i betondæksektioner og splejser armeringsjernsstrainmetre på stålarmeringen for at måle live belastningsreaktioner og langsigtet betonkrybning. Samtidig bruger teknikere overfladesvejsede målere på de vigtigste ståldragere til at spore igangværende træthedscyklusser.

Tunnel- og underjordiske strukturer: Underjordiske miljøer udgør alvorlige udfordringer med høj luftfugtighed og ætsende grundvand. Disse forhold kræver fuldt forseglede, vandtætte indstøbningsmålere. Derudover reducerer brugen af ​​smart buskabling markant installationskompleksiteten inden for afgrænsede tunneloverskrifter.

Hydroelektriske dæmninger og støttemure: Dæmningsovervågning er stærkt afhængig af indstøbningssensorer støbt dybt ind i betonlegemet. De vandtætte huse håndterer nemt permanent nedsænkning under kraftigt vandtryk. Langdistancetransmissionsevnen i VW-signaler gør det muligt for ingeniører at bygge massive sensorarrays hen over dæmningen uden at installere mellemliggende signalrepeatere.

Højhuse og fundamentgrave: Sikkerhed under bygravning er altafgørende. Armeringsjernsstrainmetre svejset på søjlebure og forskydningsvægge giver real-time lastfordelingsdata, efterhånden som konstruktionsfaserne skrider frem.

Sideskråninger og geotekniske projekter: Skråningsstabilitet kræver kontinuerligt tilsyn. Ingeniører installerer overflademonterede eller indstøbningsmålere i sprøjtebetonforinger for at overvåge overfladedeformation og støttevægsspænding.

Vindtårnstrukturer: Vindmøller tåler massive cykliske belastninger. Overfladesvejsede målere fastgjort til ståltårnsektionerne overvåger effektivt bøjningstræthed og vindinducerede dynamiske belastninger.

Beyond the Sensor: Hvordan Strain Gauges passer ind i et komplet SHM-datasystem

Du bør altid se en strain gauge som et enkelt stykke af et større teknologisk økosystem. Sensoren fungerer simpelthen som dataoprindelsespunktet. Målerens iboende nøjagtighed har kun betydning, hvis hele transmissionskæden bevarer disse data uden at indføre elektrisk støj eller signaltab.

Instrumenteringskabler spiller en enorm rolle i datafidelitet. Du skal bruge skærmede kabler med matchet impedans, der er specielt designet til vibrerende ledningssensorer. Kabler af høj kvalitet forhindrer signalforringelse selv over transmissionskørsler, der overstiger 1.000 meter.

Dernæst skal du overveje anskaffelseshardwaren. Kingmachs automatiserede dataloggere og udlæsningsenheder understøtter multi-kanal polling. De giver ingeniører mulighed for at konfigurere præcise alarmtærskler og bruge fjerntelemetrimuligheder, herunder 4G-, WiFi- og LoRa-netværk.

Endelig transformerer visualiseringssoftware rå frekvenser til handlingsvenlig indsigt. Digitale dashboards i realtid viser belastningstendenser, temperaturkorrigerede stressværdier og automatiske alarmniveauer. Denne integration muliggør uovervåget, 24/7 ekstern strukturel overvågning. Angivelse af dine sensorer, kabler, loggere og software fra en enkelt leverandør eliminerer kommunikationsprotokol-uoverensstemmelser og reducerer idriftsættelsestiden drastisk.

Hvad skal du se efter, når du køber strain gauges fra en international leverandør

Indkøbsteams står over for unikke udfordringer, når de evaluerer internationale leverandører for strukturelle sundhedsovervågningssensorer. Du skal se ud over simple produktspecifikationer og vurdere leverandørens driftssikkerhed.

For det første betyder tredjepartscertificeringer enormt meget. Du bør insistere på sporbare kalibreringsregistreringer og streng overholdelse af anerkendte industristandarder. Verificerede produkter reducerer dine projektgodkendelsesrisici betydeligt. For det andet skal du evaluere leveringssikkerheden. En ideel leverandør opretholder standardmodeller på lager til hurtig forsendelse, mens den overholder strenge kontraktlige leveringsplaner for tilpassede projektskalaordrer.

For det tredje adskiller omfattende eftersalgssupport velrenommerede producenter fra rene distributører. Se efter leverandører, der tilbyder en 24/7 teknisk hotline med hurtige indledende svartider. Denne støtte bliver uvurderlig, når fjernprojekter støder på uventede dataanomalier. For det fjerde, vurder deres tilpasningsmuligheder. Projekter beliggende i ekstreme klimaer eller trange rum kræver ofte tilpassede målelængder, specialiserede husmaterialer eller ikke-standard konnektortyper. I sidste ende sikrer valget af en enkeltleverandør, der fremstiller sensorer, kabler, loggere og software under ét samlet kvalitetsstyringssystem, total ansvarlighed.

At træffe det rigtige valg: En hurtig beslutningsoversigt og dit næste skridt

At vælge den perfekte strain gauge er en metodisk proces. Du skal analysere værtsmaterialet, identificere installationsfasen, verificere de tekniske specifikationer og sikre fuld systemkompatibilitet. Den bedste strain gauge er sjældent den billigste løsning eller den med de mest imponerende laboratoriespecifikationer. I stedet er den rigtige sensor den, der passer perfekt til dit strukturelle miljø og langsigtede overvågningsvarighed.

Er du usikker på, hvilken sensormodel der passer til dit specifikke projekt? Har du brug for en sensoranbefaling til dit projekt? Del dine krav - Kingmach-ingeniører svarer inden for 24 timer. 🔗 [ Anmod om en gratis projektkonsultation → ]

Ofte stillede spørgsmål

1. Hvad er hovedforskellen mellem overflademonterede og indlejrede strain gauges?

Teknikere fastgør overflademonterede målere til ydersiden af ​​eksisterende strukturer ved hjælp af bolte eller klæbemidler. Omvendt støber byggeteams indstøbningsmålere direkte ind i våd beton i den nye byggefase.

2. Kan vibrerende trådstrækningsmålere måle temperatur?

Ja. De fleste højkvalitets vibrerende trådstrain gauges inkluderer en indbygget termistor. Denne komponent måler lokal temperatur, hvilket giver din overvågningssoftware mulighed for automatisk at korrigere belastningsaflæsninger for termisk ekspansion og sammentrækning.

3. Hvorfor bruge en overfladesvejset måler over en klæbemiddelmonteret?

Overfladesvejsede målere skaber en permanent, metallurgisk binding med nøgne stålkonstruktioner. Denne svejsede forbindelse giver overlegen langtidsstabilitet i barske, fugtige eller undervandsmiljøer, hvor kemiske klæbemidler til sidst nedbrydes.

4. Hvor langt kan en vibrerende trådsensor sende sit signal?

Fordi vibrerende ledningssensorer udsender en frekvens i stedet for en spænding, modstår de ændringer i kabelmodstanden. Med korrekt afskærmet kabling kan de transmittere nøjagtige signaler over afstande på over 1.000 meter uden eksterne forstærkere.

5. Hvad gør en "Smart" vibrerende trådsensor?

Smarte sensorer bruger digitale protokoller (som RS-485 eller SDI-12) og har unikke digitale adresser. Dette giver ingeniører mulighed for at forbinde flere sensorer langs en enkelt kabelbus, hvilket drastisk reducerer ledningskompleksitet og materialeomkostninger.

6. Kan vibrerende wire strain gauges bruges sammen med vejeceller?

Ja. Vibrerende trådstrain gauges og vejeceller bruges almindeligvis sammen i strukturel og geoteknisk overvågning. Vejeceller måler påført kraft, mens strain gauges måler materialedeformation, hvilket giver supplerende data til en mere fuldstændig vurdering af den strukturelle ydeevne.

7. Hvordan udføres feltkalibreringsverifikation uden fabrikskalibrering?

Feltverifikation kan udføres ved at kontrollere nul-aflæsninger, sammenligne målinger med kendte referencebelastninger, gennemgå historiske datatendenser eller krydstjekke med andre sensorer. Disse metoder hjælper med at identificere potentiel drift mellem formelle kalibreringsintervaller uden at kræve fabrikskalibrering.

---

Skrevet af Kingmach Engineering Team — støttet infrastrukturprojekter over hele verden siden 2001
