Kingmach vandstandssensorer til dæmningsovervågning

Hvorfor vandstandsovervågning er vigtig for dæmningssikkerhed

Vandstanden er en af ​​driftsvariablerne bag reservoirplanlægning, oversvømmelseskontrol, gennemsivning og advarselsbeslutninger. Den kan beskrive den hydrauliske belastning på konstruktionen, angive om et aflastningsrør opfører sig som forventet og hjælpe med at tolke grundvands- eller interne trykændringer, når det aflæses med andre instrumenter.

Det nyttige output er en sammenlignelig tidsserie snarere end et isoleret tal. Ingeniører kan sammenligne nedbør, reservoirændringer, dræningsrespons og interne forhold over tid, når datumet, prøvetagningsintervallet og vedligeholdelseshistorikken bibeholdes med måledataene. Dette er grundlaget for at afgøre, om en ændring skal undersøges eller er i overensstemmelse med stedets normale reaktion.

Hovedtyper af vandstandssensorer til dæmningsovervågning

Sensoren skal passe til målepunktet. En neddykket tryksensor kan passe til et indlejret observationsrør eller trykaflastningsrør, mens radar- eller ultralydsmåling kan undgå kontakt med en åben vandoverflade. Flydesystemer, boblere og manuelle personalemålere forbliver relevante, hvor forholdene på stedet eller valideringsmetoden gør dem praktiske.

Manuelle personalemålere fortjener en plads i overvågningsplanen. De giver en synlig, strømfri reference til idriftsættelse, periodiske kontroller og undersøgelse efter hændelse. Definer datum, sikker adgangsrute, inspektionsinterval og tidsstemplet registreringsformat, så disse aflæsninger kan validere, snarere end forvirre, den digitale datastrøm.

Hvordan differenstryk vandstandssensorer fungerer

En hydrostatisk sensor konverterer vandtrykket ved detektionspunktet til en niveauværdi. Når vandsøjlen over sensoren stiger, stiger trykket. For en nedsænket membran kan forholdet udtrykkes som Delta P = rho gh, så det rapporterede niveau afhænger af væskedensitet, sensorhøjde og en stabil atmosfærisk reference.

Til udendørs applikationer kan et ventileret kabel eller internt luftrør referere målingen til atmosfærisk tryk. Det reducerer risikoen for at behandle barometriske ændringer som en hændelse på vandstand. Det fjerner ikke behovet for feltdisciplin: Registrer sensorhøjde og referencedatum ved idriftsættelse, hold udluftningsvejen tør og åben, og sammenlign en stabil aflæsning med en opmålt eller manuel reference.

Denne målemetode er velegnet til mange dæmnings- og hydrologipunkter, men den bør ikke vælges alene ved mærkning. Køberen skal kontrollere rørgeometrien, forventet løftehøjde, sedimentrisiko, kabelrute, vedligeholdelsesadgang og dataarkitektur, før han bekræfter en trykbaseret tilgang.

Nøjagtighed, opløsning og rækkevidde: hvad købere skal sammenligne

Opløsning er det mindste trin, en enhed kan registrere eller vise. Nøjagtighed beskriver, hvor tæt den rapporterede værdi er på den sande værdi under definerede forhold. En fin visningsstigning garanterer ikke i sig selv, at en advarselstærskel eller langsigtet tendens er pålidelig; installationsforskydning, temperaturrespons, kalibrering og stabiliteten af ​​referencepunktet har også betydning.

Vælg rækkevidde mod den maksimale troværdige vandsøjle, ikke kun det normale driftsniveau. Gennemgå oversvømmelsesniveauet, rørhøjden, forventede trykudsving og konsekvensen af ​​overbelastning. RFQ bør også angive det tekniske formål med aflæsningen, fordi acceptkriterierne for reservoirrapportering, trendovervågning og alarmrespons kan variere.

JMYC-67XXAWL og JMYC-67XXAD: valg af dataarkitektur

Til fjerntliggende reservoir, hydrologi eller uovervågede dæmningspunkter, Kingmach JMYC-67XXAWL kombinerer en differenstryksensor, indbygget 4G DTU og internt batteri. Dens 10 m, 20 m og 30 m modeller kan forenkle installationen, hvor en beskyttet kabelrute og lokal strømforsyning er svære at levere. Dens egnethed afhænger stadig af mobildækning, planlagt prøvetagningsinterval, installationsadgang og en realistisk batteriserviceplan.

Kingmachen JMYC-67XXAD tager den kablede integrationsrute. Dens RS485-interface og DC 9-24 V strømbehov gør det passende, hvor en logger, strømforsyning, beskyttet kabelrute og optagelsesarkitektur allerede er designet. Dens 10 m, 20 m og 30 m varianter bør vælges af den maksimale forventede højde i stedet for den normale vandstand alene.

Specifikationsforskellen bør drive en ingeniørbeslutning. AWL-modellen rapporterer 1 mm opløsning og +/-0,1 % FS-nøjagtighed med batteridrevet 4G-transmission; AD-modellen rapporterer 0,1 mm opløsning og 0,2 % FS-nøjagtighed med RS485-integration. Sammenlign disse tal med hele målekæden, inklusive datumkontrol, installationsfejl, alarmformål og vedligeholdelsesbegrænsninger, i stedet for at vælge ét tal.

Installationsfaktorer, der påvirker reel nøjagtighed

En korrekt specificeret sensor kan stadig give dårlige projektdata, når installationen er svag. Brug stabil montering, en dokumenteret lodret reference, beskyttet kabelføring, ren adgang til røret eller røret og et registreret nulpunkt eller forskydning. Dokumenter ophængsarrangementet og sensorpositionen i et aflastningsrør eller indlejret vandniveaurør, så fremtidige operatører kan fortolke ændringer efter vedligeholdelse eller udskiftning.

Sediment, biobegroning, turbulens, indespærret luft, kabelbelastning, lynudsættelse og vandhammer kan alle påvirke en måling. Tryksensorinstallationer har brug for tørre, åbne udluftningsveje. Batteridrevne stationer har brug for deres kommunikationsforsøg og prøveudtagningsplan vurderet i forhold til levetiden. RS485-netværk har brug for en defineret plan for afskærmning, jordforbindelse, overspændingsbeskyttelse og idriftsættelseskontrol.

Dam overvågning af workflow og verificerede applikationslinks

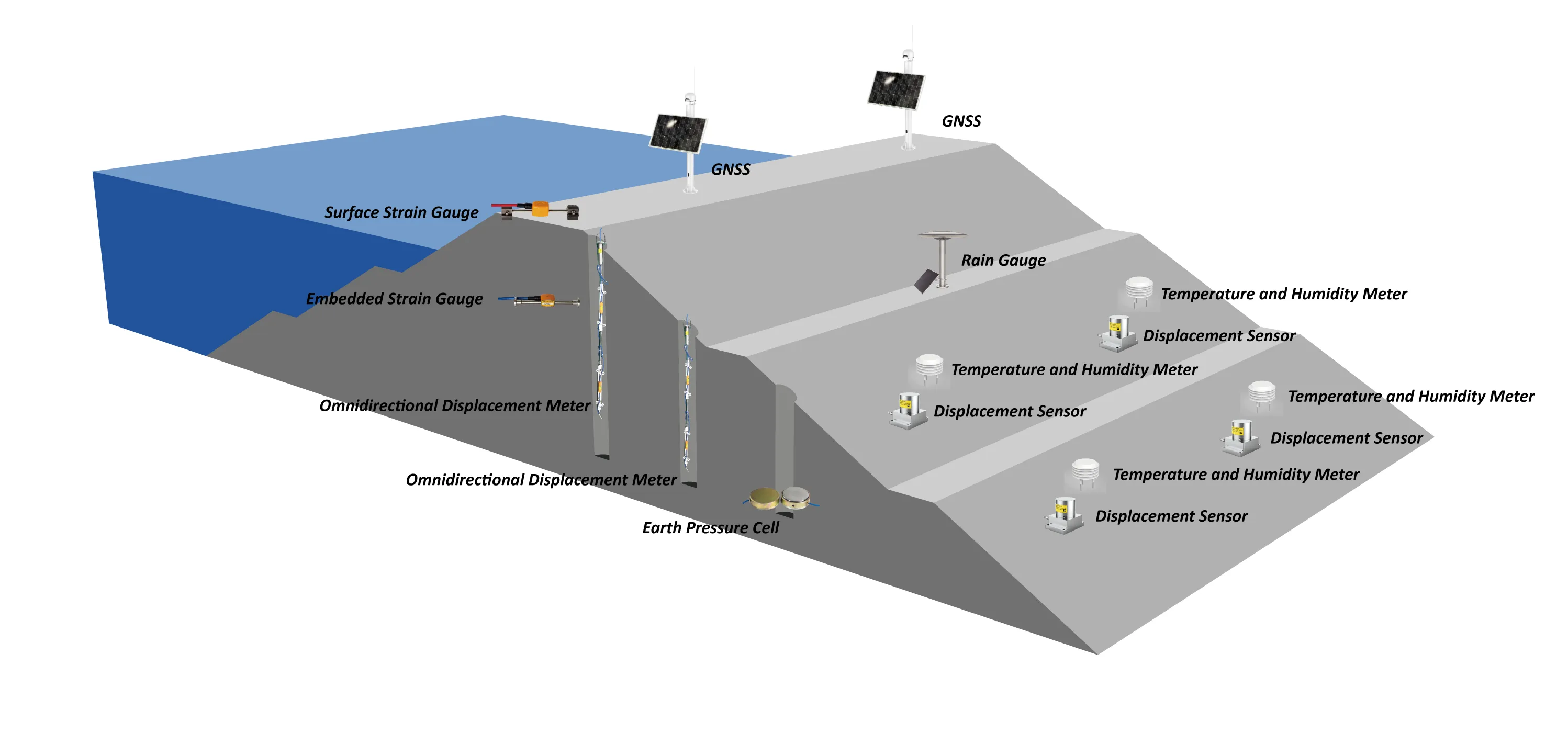

Et dæmningsovervågningssystem kombinerer normalt mere end én sensorudgang. Vandstandskanalen bliver mere nyttig, når den gennemgås med nedsivning, sætning, forskydning, hældning, nedbør og driftsregistreringer. Kingmach's dæmningsovervågningsløsning beskriver denne tilgang på systemniveau på tværs af strukturelle, nedsivnings-, hydrologiske, miljømæssige og belastningsobservationer.

For datastien skal du definere, hvor data indsamles, transmitteres, gennemgås og opbevares, før du vælger en sensor. Et eksternt punkt kan kræve en integreret 4G-enhed; et kablet websted kan kræve en kanalplan, datalogger, beskyttende kabler og en anmeldelsesplatform. Den tilgængelige udlæsninger og dataloggere og overvågningssoftware give relevante interne referencepunkter for den RFQ-diskussion.

Der er ikke tilføjet nogen stedsspecifik dæmningsydelse til denne artikel, fordi det leverede materiale ikke bekræfter en for disse to vandniveaumodeller. En projektforespørgsel bør i stedet oplyse stedets tegning, måleformål, instrumenteringsliste og acceptkriterier, så konfigurationen kan gennemgås i forhold til den faktiske installation.

Udvælgelsestjekliste for indkøbs- og ingeniørteams

Målepunkt

• Definer, om punktet er en reservoiroverflade, indlejret rør, trykaflastningsrørudløb, grundvandsboring, stillingsbrønd eller hydrologistation.
• Bekræft det maksimale troværdige hoved, referencehøjde, adgangsbegrænsninger og påkrævet rækkevidde.

Teknisk system

• Indstil nøjagtighed og rapporteringsmål for trendgennemgang, alarmstyring eller driftsrapportering.
• Vælg 4G-batteridrift til eksterne punkter eller RS485 for et kablet anskaffelsesnetværk.
• Angiv montering, rørgeometri, kabelføring, udluftningsbeskyttelse, jordforbindelse, overspændingsbeskyttelse og valideringsmetoden.

Kommerciel og levering

• Anmod om databladet, kalibreringsdokumentation, ledningsdiagram, installationsvejledning, IP-detaljer, emballagedetaljer, leveringstidsbekræftelse og garantibetingelser.

Vedligeholdelse og accept

• Definer inspektions- og rengøringsintervaller, adgang til batteriudskiftning, hvor det er relevant, udluftningskontrol, loggerkontrol og sammenligning med en manuel eller opmålt reference.

Almindelige købsfejl

At sammenligne kun opløsning er en almindelig fejl. Et visningstrin på 0,1 mm kan være nyttigt, men accept afhænger også af fuldskala nøjagtighed, installationsgeometri, temperaturadfærd, kalibreringsbetingelser og referencens stabilitet. Indstil først den nødvendige beslutningstolerance, og sammenlign derefter det komplette instrument og installationsplanen.

Kommunikation besluttes ofte for sent. En 4G-enhed med lav effekt kan reducere feltarbejde på et fjerntliggende sted, men den har brug for dækning og en batteriserviceplan. En kablet RS485-enhed kan være lettere at vedligeholde i et færdigt erhvervelsesnetværk, men kun hvis strøm, kabelbeskyttelse, jordforbindelse og overspændingskontrol allerede er omfattet.

At ignorere ventilationsvedligeholdelse skaber en anden undgåelig risiko. En ventileret reference kan reducere barometriske fejl, men kondens, blokering eller vandindtrængning kan kompromittere aflæsninger. Tilføj manuelle referencetjek efter installation, oversvømmelse, byggeaktivitet og sensorudskiftning, så dataregistreringen forbliver forsvarlig.
