Hule vejeceller til brokabel- og ankerovervågning: Valgvejledning og specifikationer

Skråstagsbroer, forspændte betondæk og dæmningsankre er afhængige af præcist kalibreret spænding for at opretholde den strukturelle integritet. Afvigelser så små som fem procent kan fremskynde træthedsfejl. De kan også udløse pludselig, katastrofal strukturel overbelastning. Traditionelle kraftmålingsmetoder involverer donkraftstrykmålere og periodisk lift-off-test. Disse metoder er intermitterende og meget arbejdskrævende. Desuden er de fuldstændig uegnede til permanent, langsigtet strukturel sundhedsovervågning. Dette hul i overvågningen efterlader kritisk infrastruktur sårbar.

Den hule vejecelle giver en elegant, permanent løsning på dette problem. Også kendt som en gennemgående eller ringformet vejecelle passer denne sensor direkte over bolten, senen eller ankerstangen. Den måler trykkraften kontinuerligt uden at afbryde det strukturelle system. Denne artikel vil udforske arbejdsprincipperne og teknologiske fordele ved disse sensorer. Det vil også dække modelvalg, nøgleapplikationer, systemintegration og kritiske indkøbskriterier.

Hvordan en hul belastningscelle med vibrerende tråd faktisk fungerer: Det ringformede flerstrengsdesign forklaret

Ingeniører skal forstå, hvordan en hul vejecelle med vibrerende tråd faktisk fungerer for at specificere den korrekt. Enheden er afhængig af et robust ringformet legeme. Denne elastiske stålring gennemgår en streng flertrins stabilitetsbehandling. Den fordeler trykbelastningen ensartet rundt om dens omkreds. Dette ringformede design eliminerer de excentriske belastningsfejl, der ofte plager flade vejeceller under fejljusterede installationer.

Inde i denne ring bruger producenterne et arrangement med vibrerende ledninger med flere akkorder. Afhængigt af kapaciteten bruger sensoren tre-, fire- eller seks-akkords strengkonfigurationer. Disse multiple akkorder gennemsnit af spændingsaflæsningerne på tværs af ringens tværsnit. På grund af dette layout rapporterer JMZX-3XXXHAT-serien belastninger med en meget følsom 0,1 til 1 KN opløsning, selv ved en massiv 8.000 KN fuldskalakapacitet.

Kernemekanismen er selve vibrerende trådprincippet. Hver ultra-højstyrke stålwire er sikret ved hjælp af international standard ankersvejsning. Trådens excitationsfrekvens er direkte proportional med dens spænding. Denne frekvensbaserede udgang forbliver fuldstændig immun over for variationer i kabelmodstand og elektromagnetisk interferens. Denne elektriske immunitet er essentiel på tværs af lange kabelstrækninger på travle civile byggepladser.

Desuden lagrer en indlejret intelligent chip sensorens unikke kalibreringsfaktorer permanent. Chippen kan logge op til 800 måleposter, inklusive tidsstempler, temperaturer og nulkorrektionsværdier. Denne funktion gør det muligt for ingeniører at udføre feltkalibreringsverifikation uden at returnere enheden til fabrikken. Endelig giver en indbygget temperatursensor automatisk temperaturkorrektion ved hver enkelt målecyklus. Dette eliminerer termisk inducerede falske aflæsninger i udendørs eller nedgravede installationer.

Vibrerende wire vs. Strain Gauge vs. Hydraulisk: Hvorfor den hule VW-celle vinder til langsigtet civil overvågning

Købere sammenligner ofte hule vejeceller udelukkende baseret på den oprindelige købspris. Du skal dog vurdere de samlede omkostninger ved overvågning. Dette inkluderer langsigtet nuldrift, vedligeholdelseskrav, signalafstandsbegrænsninger og overordnet datapålidelighed.

• Resistive (folie) hule vejeceller: Disse sensorer tilbyder en lavere forhåndspris. De er dog meget modtagelige for nuldrift over tid. De lider også af fugt-inducerede modstandsændringer og er stærkt afhængige af forstærkere til kabellængder, der strækker sig over 50 meter. De er uegnede til permanent uovervåget overvågning.
• Hydrauliske vejeceller: Disse enheder undgår fuldstændigt problemer med elektrisk interferens. De kræver dog hyppig væskevedligeholdelse. De er tilbøjelige til lækager i indlejrede eller lukkede strukturelle installationer. Desuden kan de ikke overføre aflæsninger til eksterne dataloggere uden at tilføje sekundære tryktransducere.
• Vibrerende wire hule vejeceller: Disse sensorer producerer et frekvensoutput, der forbliver stabilt i årtier. Signalerne transmitterer perfekt over kilometer-skala kabelføringer uden forvrængning. De kræver ingen løbende kalibreringsgas eller væske. De er fuldt forseglede og vandtætte.

JMZX-3XXXHAT-serien kan prale af en 50-årig designlevetid. Til infrastrukturprojekter med 20- til 50-årige levetider er den hule celle med vibrerende tråd den eneste teknologi, hvor udskiftning af sensor midt i projektet ikke er en påkrævet planlægningsantagelse.

Teknologi Type	Langsigtet stabilitet	Maksimal kabelføring	Vedligeholdelseskrav	Indlejret egnethed
Resistiv (folie)	Dårlig (nul drift)	< 50 meter	Moderat (kalibrering)	Lav
Hydraulisk	Moderat	N/A (Kræver transducer)	Høj (væskekontrol)	Lav (lækagerisiko)
Vibrerende tråd	Fremragende	> 1.000 meter	Nul (vedligeholdelsesfri)	Høj (fuldt forseglet)

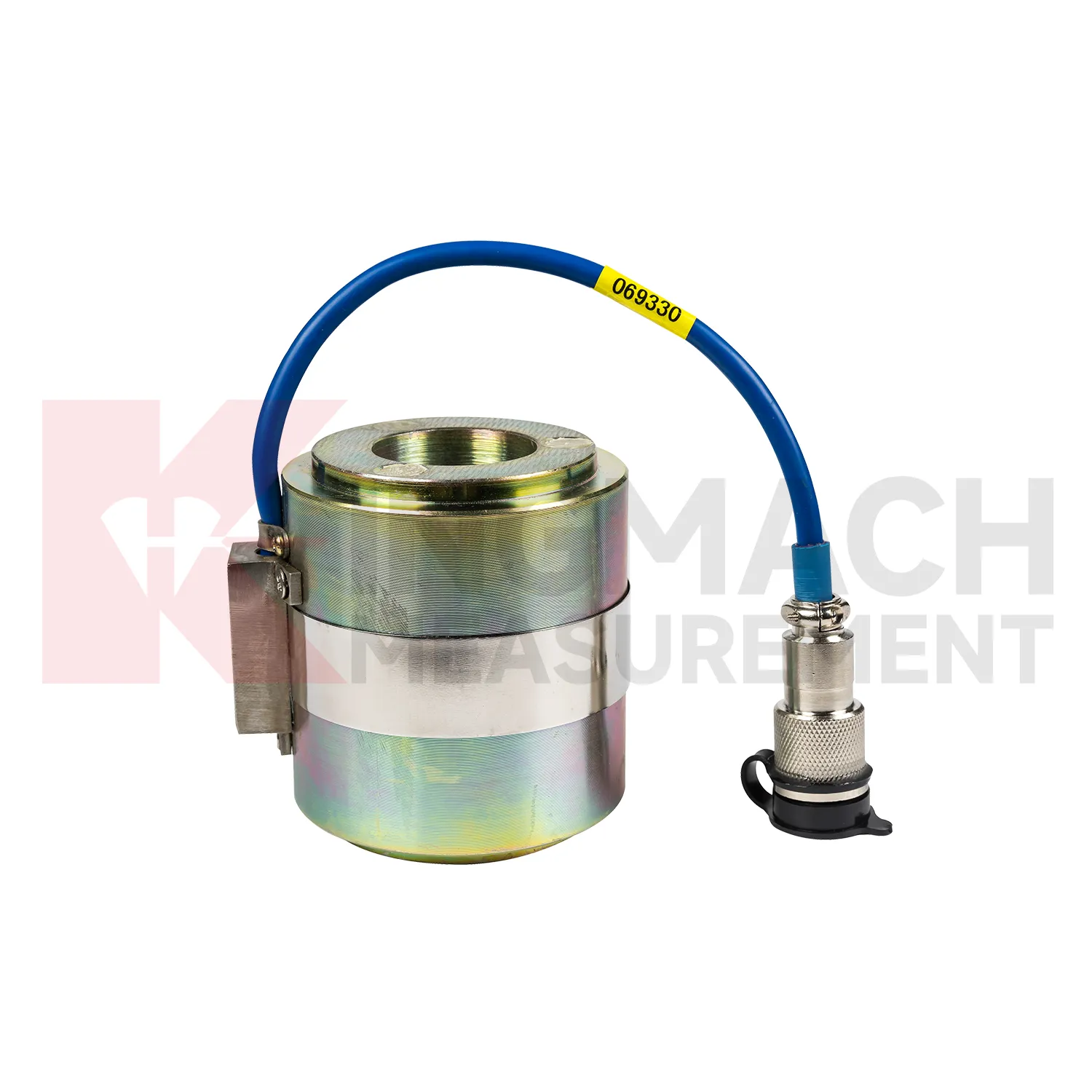

JMZX-3XXXHAT-serien: Kapacitetsområde, akkordkonfiguration og dimensionsreference

Indkøbsingeniører har brug for præcise specifikationer for at matche sensorer med projektets belastningsniveauer. JMZX-3XXXHAT-serien tilbyder et omfattende kapacitetsområde, der spænder fra 500 KN til 8.000 KN på tværs af otte standardmodeller. Dette omfattende udvalg dækker alt fra enkelte klippeankre til massive skråstagsbrokabler.

Akkordtællingen skaleres intelligent med sensorens kapacitet. Modeller op til 2.000 KN bruger en tre-akkord-konfiguration. 3.000 KN modellen bruger fire akkorder. Modeller vurderet til 4.000 KN og derover bruger seks akkorder. Denne strukturelle skalering bevarer målenøjagtigheden, når ringdiameteren øges. Følerens følsomhed er 0,1 KN på 500 KN niveau. Den går til en følsomhed på 1 KN for alle modeller over 1.000 KN. Denne præcision opfylder let det typiske krav på ±0,1 %, som findes i overvågningskoder for strukturelle kabler.

Disse vejeceller har en kompakt højde, der spænder fra 90 til 130 millimeter. Denne lave profil passer problemfrit ind i standardankerhoveder og lejepladesamlinger uden at kræve strukturelle ændringer. Til ikke-standard borediametre eller unikke miljømæssige behov er en tilpasset JMZX-3X00 model også tilgængelig.

JMZX-3XXXHAT Modelreferencetabel

Model	Kapacitet	Følsomhed	Indvendig boring (Ø)	Højde	Konfiguration
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1.000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2.000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5.000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6.000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8.000 KN	1 KN	280 mm	130 mm	6-chord

Hvor hule vejeceller er installeret: Seks high-stakes ingeniørscenarier

Ingeniører installerer hule vejeceller på tværs af en række miljøer med høj indsats. Hver applikation præsenterer specifikke sikkerhedsrationaler og langsigtede overvågningsudfordringer.

• Kabel- og hængebroer: Stay-kabler skal forblive inden for 3 til 5 procent af deres designspænding for at sikre overholdelse af udmattelseslevetid. Hule vibrerende wire-vejeceller sidder permanent ved forankringszonen. De leverer kontinuerlige kabelkraftdata direkte til brostyringssystemer. Dette erstatter fuldstændig kostbare, periodiske lift-off tests.
• Efterspændte betonkonstruktioner: Tab af senekraft opstår gradvist på grund af krybning, krympning og afspænding i betonbroer og nukleare indeslutningsstrukturer. Indlejrede ringformede vejeceller sidder over ankerlejepladen. De sporer langsigtet kraftudvikling. Disse data informerer direkte fremtidige beslutninger om genopspænding.
• Dæmning & Skræntankre: Klippebolte og fugede ankre stabiliserer dæmningsanlæg og skærer skråninger. Disse er kritiske sikkerhedselementer. Den vandtætte, korrosionsbestandige JMZX-3XXXHAT passer perfekt til langtidsovervågning i mættede, nedgravede eller nedsænkede jordforhold.
• Jernbane- og motorvejsbyggeri: Støttemure og jordsømsvægge anvender midlertidige og permanente ankersystemer. Disse systemer kræver præcis belastningsverifikation under accepttest og under aktiv service. Den hule vejecelle håndterer begge opgaver som en enkelt installeret enhed.
• Vindtårnsfundamenter: Teknikere skal verificere og overvåge ankerboltens forspænding i vindmølletårnets bundflanger. Hule vejeceller giver en direkte, ikke-påtrængende måling. De kræver absolut ingen modifikation af selve ankerboltesystemet.
• Løfte- og kransystemer: Sjækle- eller gaffelmonterede hule celler måler dynamiske og statiske belastninger i tungt løfteudstyr. De kompakte dimensioner og digitale output er højt værdsat på dette industrielle sekundære marked.

Fra sensor til instrumentbræt: Integrering af hule vejeceller i et komplet SHM-datasystem

En enkelt hul vejecelle er kun så nyttig som det datasystem, der omgiver den. Du skal integrere disse sensorer i et komplet, end-to-end strukturelt sundhedsovervågningssystem.

• On-Demand udlæsning: Kingmachs kompatible vibrerende wire-udlæsningsenheder viser direkte belastningsværdier i Kilonewtons (KN). De aflæser de lagrede kalibreringsfaktorer direkte fra sensorens hukommelseschip. Du behøver ikke eksterne papirkalibreringstabeller på arbejdsstedet.
• Automatiseret dataindsamling: Multi-kanal dataloggere understøtter bus-wired JMZX-3XXXHAT sensor arrays. De tilbyder konfigurerbare polling-intervaller, alarmtærskler og fjerntelemetrimuligheder som 4G, LoRa eller Ethernet. Dette muliggør ægte 24/7 uovervåget overvågning af massive kabelarrays.
• Instrumentering kabler: Kingmach-afskærmede VW-kabler bevarer signalintegriteten fejlfrit. De klarer sig perfekt over løb på flere hundrede meter i elektrisk støjende civile byggemiljøer.
• Visualiseringssoftware: Software-dashboards i realtid viser belastningstendenser og temperaturkorrigerede værdier. De genererer automatiske overbelastningsalarmer og letter historisk trendanalyse. Dette understøtter direkte strukturelle sikkerhedsvurderinger og vedligeholdelsesarbejdsgange.

Angivelse af sensor, logger og software fra én samlet producent eliminerer firmwarekompatibilitetsrisici. Det forenkler også dramatisk eskalering af teknisk support på internationale projekter.

Specificering og indkøb af en hul vejecelle: Seks spørgsmål, som enhver international køber bør stille

Internationale indkøbshold har brug for en objektiv ramme til at evaluere kinesiske sensorproducenter. Du bør stille seks kritiske spørgsmål, når du køber en hul vejecelle.

1. Har sensoren sporbar certificering?
Du skal kræve streng overholdelse af standarder som GB/T 13606-2007 og DL/T 269-2022. Tredjepartsverificerede sensorer reducerer projektgodkendelsesfriktion markant.

2. Kan kalibreringen spores direkte til enheden?
Kingmach hule vejecelle gemmer kalibreringskonstanter i en indbygget chip. Dette eliminerer papir-record-afhængighed. Det muliggør nem markverifikation med en standardudlæsningsenhed.

3. Hvad er den angivne levetid?
Du skal insistere på en formelt dokumenteret design livsfigur. Den 50-årige designlevetid for Kingmach-hullastcellen skal tjene som en kontraktlig basislinje, ikke blot en verbal forsikring.

4. Kan leverandøren tilpasse produktet?
Infrastrukturprojekter kræver ofte ikke-standardboringsdiametre, specifikke kapacitetsområder eller unikke konnektortyper. En producent med robuste in-house designmuligheder vil reagere på dage i stedet for måneder.

5. Hvordan ser eftersalgssupporten ud?
Se efter en 24/7 teknisk hotline med en første times svartid. Komplekse problemer skal løses inden for 48 timer. Denne lydhørhed er afgørende for levende infrastrukturprojekter.

6. Er leveringstidslinjen kontraktmæssigt understøttet?
Leverandøren skal tilbyde lagerførte standardmodeller inden for 48 timer. Ordrer i projektskala kræver strenge kontraktmæssige tidsplaner og regelmæssige opdateringer af fremstillingsfremskridt.

At vælge selvtillid frem for gætværk: Din beslutningsramme og næste trin

Hule vejeceller transformerer fundamentalt kabelkraftovervågning. De erstatter periodiske, påtrængende testøvelser med et kontinuerligt, automatiseret sikkerhedssystem. Du skal følge en klar beslutningsramme. Bekræft først din belastningstype og overordnede kapacitet. For det andet skal du vælge den korrekte akkordkonfiguration. For det tredje skal du kontrollere den nøjagtige boringsdiameter for din specifikke sene eller anker. For det fjerde, bekræft dine vandtætnings- og temperaturkrav. Til sidst skal du integrere sensoren med en pålidelig datalogger og visualiseringssoftware.

Kingmach-hullastcellens 50-årige levetid giver utrolig langsigtet værdi. De samlede ejeromkostninger inkluderer undgåede geninstallationer, re-kalibreringer og forhindret datatab. Disse langsigtede omkostninger er væsentligt lavere end billigere alternative folieteknologier. Hvis du er usikker på, hvilken JMZX-3XXXHAT model der passer til dit projekt, kan du dele dine specifikationer med Kingmachs ingeniørteam. Vi giver en gratis modelanbefaling og et skræddersyet tilbud.

Planlægger du en skråstagsbro eller et ankerprojekt? Få en gratis sensoranbefaling + tilpasset tilbud fra Kingmach-ingeniører - svar inden for 24 timer.
🔗 [ Få min gratis anbefaling → ]
📧 [email protected]

Ofte stillede spørgsmål

1. Hvad er forskellen mellem en hul vejecelle og en solid vejecelle?

En hul vejecelle har en central boring, der tillader en bolt eller kabel at passere helt igennem den, og måler spændingen ved at reagere mod en ankerplade. En solid vejecelle mangler dette centrale hul og måler typisk direkte in-line kompression eller spænding.

2. Hvordan installerer man en hul vejecelle på en efterspændt sene?

Du skyder den ringformede sensor direkte over senen eller ankerstangen, før du sætter ankerhovedet og lejepladen på. Vejecellen sidder sikkert klemt mellem betonkonstruktionen og stålankerblokken.

3. Kan hule vejeceller bruges til dynamisk lastmåling?

Vibrerende ledningshule vejeceller udmærker sig ved statiske og langsomt varierende belastninger på grund af den fysiske tid, der kræves til at feje ledningsfrekvensen. Til højfrekvente dynamiske belastninger foretrækkes generelt resistiv folie eller piezoelektriske vejeceller.

4. Hvilken kabellængde understøttes af en hul vejecelle med vibrerende tråd?

Fordi de anvender et frekvensbaseret output snarere end et spændingssignal, kan vibrerende ledningssensorer nemt transmittere nøjagtige data over skærmede kabler, der overstiger 1.000 meter uden noget signaltab eller forvrængning.

5. Hvordan forbedrer et multi-akkord-design vejecellens nøjagtighed?

Et multi-akkord design rummer flere uafhængige vibrerende ledninger jævnt rundt om vejecellens indre omkreds. Dette udligner spændingsmålingerne på tværs af ringen, hvilket aktivt eliminerer fejl forårsaget af off-center eller excentrisk belastning.

6. Kan jeg kombinere hule vejeceller med vibrerende trådstrækningsmålere i ét overvågningssystem?

Ja. Hule vejeceller og vibrerende trådstrækningsmålere er ofte integreret i det samme overvågningssystem. Vejecellen måler den påførte kraft, mens strain gauge måler strukturel deformation, hvilket giver supplerende data til mere nøjagtig vurdering af ydeevnen.

7. Hvad er forskellen mellem multi-akkord og enkelt-akkord konfigurationer, og hvornår skal jeg vælge hver?

En enkelt-akkord-konfiguration måler belastning på et bestemt sted og er velegnet til ligetil belastningsovervågningsapplikationer. En multi-akkord-konfiguration overvåger belastninger på tværs af flere elementer eller punkter, hvilket gør den ideel til komplekse strukturer, hvor belastningsfordeling og balance er kritiske.

8. Hvordan verificerer jeg langsigtet sensorsundhed uden at fjerne den installerede enhed?

Langsigtet sensorsundhed kan verificeres gennem regelmæssige nul-tjek, trendanalyse af historiske data, sammenligning med tilstødende sensorer og rutinemæssig inspektion af kabler og forbindelser. Disse metoder hjælper med at opdage potentielle drift- eller ydeevneproblemer uden at tage sensoren ud af drift.

9. Hvilke garanti- og rekalibreringstjenester tilbyder Kingmach internationalt?

Kingmach støtter internationale kunder med teknisk rådgivning, installationsvejledning, idriftsættelsesassistance og eftersalgsservice gennem hele projektets livscyklus. Alle vejeceller er forsynet med fabrikskalibreringsdata og kvalitetsdokumentation. Til langsigtede overvågningsprogrammer kan Kingmach levere kalibreringsverifikationsstøtte, anbefalinger til præstationsevaluering og teknisk assistance for at hjælpe med at opretholde målingens pålidelighed. Kunder kan kontakte ingeniørteamet direkte for fejlfinding, udskiftningsplanlægning og systemoptimeringssupport, når det er nødvendigt.

---

Skrevet af Kingmach Engineering Team — støttet infrastrukturprojekter over hele verden siden 2001
