Forståelse af de 9 typer vejeceller: En teknisk udvælgelsesvejledning

Type vejecelle er ikke et produktvalg – det er en teknisk beslutning

I bropælefundamenter, tunnelstøttesystemer, dæmningssikkerhedsprojekter og overvågning af dybe funderingsgrave overstiger omkostningerne ved at vælge den forkerte sensor langt besparelserne fra en lavere indkøbspris. At vælge en belastningssensor handler ikke blot om "hvilket mærke man skal købe", men snarere "hvilket fysisk princip der matcher min bærende struktur." Denne artikel gennemgår ni sensorprodukter fra Kingmach, der dækker både vibrerende wire (VW) og differenstrykteknologier, for at hjælpe ingeniører med nøjagtigt at matche udstyr baseret på de faktisk målte fysiske parametre – såsom koncentreret kraft, fordelt stress, porevandstryk og vandstand – og undgå den almindelige fejl at vælge sensorer, der blot "ligner ens".”

Produkthurtig reference (hurtig lokalisering)

Målt fysisk mængde	Anbefalet sensor	Kerneteknologi
Koncentreret kraft — stang / kabelgennemgående hul	Hul vejecelle JMZX-3XXXHAT	VW, Flerstrenget ringformet struktur
Koncentreret kraft — direkte kompression	Solid Load Cell JMZX-35XXHAT	VW, Flerstrenget solid struktur
Aksialkraft — Langtidsovervågning af stænger/kabler	Aksialkraftmåler JMZX-38XXAT	VW, belastningsisolering
Aksialkraft — Konstruktionsstadiet	Forskallings aksial kraftmåler	VW, Byggeholdbar
Fordelt jordtryk	Jordtrykcelle JMZX-50XXAT / 51XXAT	VW, stort areal trykbærende overflade
Porevandstryk — dybt lag	Piezometer JMZX-55XXHAT	VW, indbygget type
Vandstand — Kabelført observationsrør	Vandstandsmåler JMYC-67XXAD	Differenstryk, RS485
Vandstand — Trådløst/fjernområde	Vandstandsmåler JMYC-67XXAWL	Differenstryk, 4G

Sensing-teknologierne bag rækken

To forskellige sensorteknologier dækker dette omfattende udvalg af ni produkter. Vibrating wire (VW) teknologi danner grundlaget for alle strukturelle kraftsensorer og piezometre. Inde i en VW-sensor vibrerer en spændt stålwire med en naturlig frekvens. Deformation af det omgivende elastiske element under belastning forskyder trådens spænding, hvilket ændrer dens vibrationsfrekvens. Dette målbare frekvens-til-kraft-forhold danner grundlaget for målingen. VW-teknologi dominerer geotekniske og strukturelle sundhedsovervågningsapplikationer (SHM). Dens frekvensbaserede output forbliver fuldstændig immun over for variationer i kabelmodstand, fugtindtrængning og elektromagnetisk interferens (EMI). Disse nøjagtige forhold gør ofte resistive strain-gauge-sensorer ugyldige i nedgravede, nedsænkede og langsigtede feltinstallationer.

Den anden familie anvender differenstrykfølende teknologi. En trykfølsom membran afbøjes under hydrostatisk væsketryk. En indbygget CPU og en 16-bit AD-konverter omdanner denne fysiske afbøjning til en digital vandstandsværdi. Denne teknologi er ideel til overvågning af åbent vandstand. Et ventileret kabeldesign eliminerer atmosfærisk interferens, så sensoren fungerer præcist ved barometrisk variation. Disse sensorer udsender 4G trådløse eller RS485 digitale signaler til uovervågede fjernstationer og opnår opløsning på millimeterniveau i vandstandsrør. Piezometre med vibrerende tråd er simpelthen ikke designet til at opfylde disse specifikke krav til ydeevne i åbent vand. I sidste ende udgør kerneteknologien platformen, men den specifikke kraftkonfiguration af projektet bestemmer den nøjagtige produkttype, der kræves.

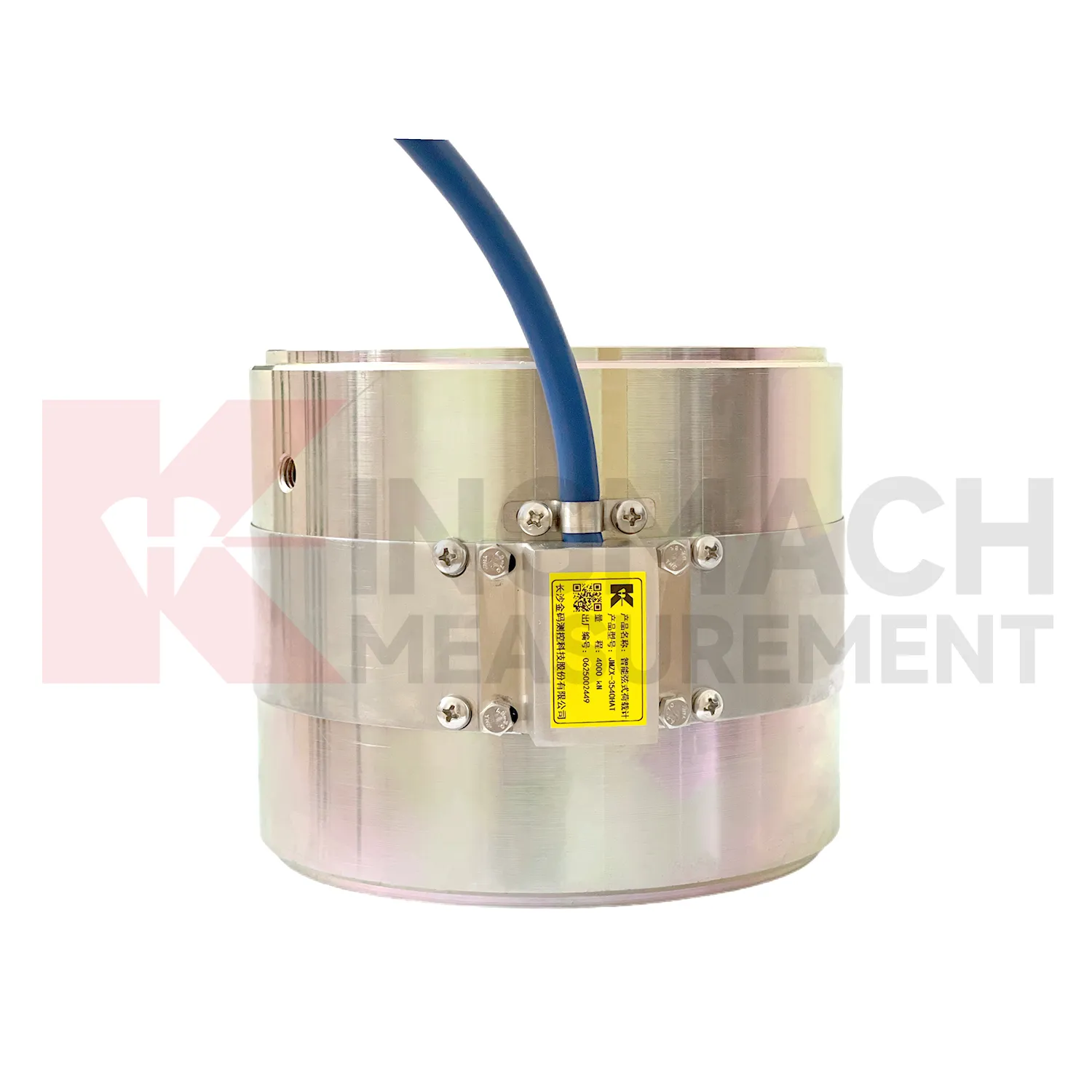

Type 1 — Solid Load Cell: Den strukturelle kompressionsindsats

Den solide vejecelle bærer strukturel belastning direkte i stedet for blot at føle den.

Indlæs sti: Kraft trænger ind i sensorens øverste lejeflade. Kraften bevæger sig derefter gennem hele tværsnitsarealet af det massive elastiske stållegeme. Til sidst kommer kraften ud gennem den nederste lejeflade.

Ansøgninger: Ingeniører bruger denne type til overvågning af bropillebærende sæde og pælebelastningstest. Ved pæletest passerer den fulde testbelastning fuldstændigt gennem cellelegemet. Det tjener også hydraulisk donkraftsverifikation ved efterspændingsoperationer og midlertidig kompressionsovervågning.

Nøglespecifikationer: Kapaciteten spænder fra 1.000 til 10.000 kN med en streng opløsning på 0,1 kN over hele området. Modeller har en 3-strengs konfiguration til lavere områder og en 6-strengs konfiguration til højere områder. Driftstemperaturen spænder fra -30°C til +80°C. Enheden tolererer en overbelastning på 300 til 400 % af dens nominelle kapacitet. En indbygget HAT-chip gemmer kalibreringskoefficienter, korrigerer automatisk for temperatur og gemmer 600 måleposter. Sensoren har GB/T 13606-2007 certificering.

Hård grænse: Denne celle har et solidt design uden central boring. Brugere kan ikke installere det på nogen stang eller kabel, der skal passere gennem sensoren. Forsøg på denne tilpasning skaber excentrisk belastning, der ugyldiggør alle registrerede målinger.

Type 2 — Hul vejecelle: Ankermonitoren med gennemgående stang

Den hule vejecelle giver et ringformet design med 50 års levetid.

Indlæs sti: Sensoren har en ringformet eller ringformet krop med en central boring. En stang, bolt eller sene passerer gennem denne boring uden nogensinde at komme i kontakt med den indvendige væg. Konstruktionsmøtrikken eller ankerpladen hviler direkte på den ringformede flade. Ringkroppen komprimeres ensartet rundt om dens omkreds, og flere VW-akkorder giver et gennemsnit af signalet over hele ringen.

Ansøgninger: Almindelige applikationer omfatter forspændt anker- og stenboltovervågning. Den måler effektivt kabelkraft i broer og støttemure. Ingeniører er afhængige af det til overvågning af dæmnings- og vandkraftankerkraft. Den er ideel til eftermonteringsovervågning på eksisterende konstruktioner, fordi den ikke kræver adskillelse af konstruktionselementet.

Nøglespecifikationer: Standardkapaciteter spænder fra 500 til 8.000 kN, selvom tilpassede modeller stadig er tilgængelige. Den bruger en 3-akkord til 6-akkord målekonfiguration. Den designede levetid strækker sig over 50 år. Denne levetid er afhængig af en flertrins stabilitetsbehandlet elastisk stålkrop, ultra-højstyrke VW-ledninger og international standard ankersvejsning. Den indbyggede HAT-chip gemmer aktivt 800 måleposter. Den har dobbelt certificering i henhold til GB/T 13606-2007 og DL/T 269-2022. Sidstnævnte er en hydraulisk ingeniørstandard, der er strengt obligatorisk for overholdelse af dæmnings- og vandkraftprojekter.

Hård Grænse: Den ringformede geometri kræver en korrekt dimensioneret gennemgående stang. Anbringelse af en hul celle i en flad kompressionsstabel uden et gennemgående element producerer et uensartet spændingsfelt og genererer meget upålidelige aflæsninger.

4. Type 3 — Aksialkraftbelastningsmåler: Måling af kabel- og stiverkraft over tid

Aksialkraftmåleren indtager en særskilt måleniche mellem solide og hule celler.

Indlæs sti: Sensoren fastgøres direkte til eller klemmer rundt om et aflangt konstruktionselement. Den måler aktivt den aksiale kraftkomponent langs elementets primære akse. Designet isolerer bevidst aksial kraft fra ethvert bøjningsmoment. En standard kompressionscelle kan ikke give denne kritiske isoleringsevne.

Ansøgninger: Det giver langsigtet kabelkraftovervågning i skråstagsbroer, hængebroer og avancerede hældningsstabiliseringssystemer. Den overvåger stivere og tilbagespændingskraft i støttemure og dybe udgravninger. Den registrerer også forspændingsafslapning og belastningsomfordeling i kabelunderstøttede strukturer i løbet af deres driftslevetid.

Nøglespecifikationer: Sensoren bruger vibrerende ledningsføling parret med en indbygget HAT intelligent chip. Købere kan vælge enten konventionel VW output eller smart RS485 digital output varianter. Valget afhænger simpelthen af ​​kabellængder, og om webstedet anvender automatiseret dataindsamling.

Hvorfor denne type betyder noget: I kabelunderstøttede strukturer forbliver progressiv belastningsomfordeling forårsaget af kabeltræthed eller ankerforringelse usynlig for rutinemæssig visuel inspektion. Aksialkraftmåleren genererer kvantitative trenddata. Disse data fortæller ingeniører præcist, hvornår et kabel nærmer sig sin udskiftningstærskel, år før nogen synlig defekt opstår på strukturen.

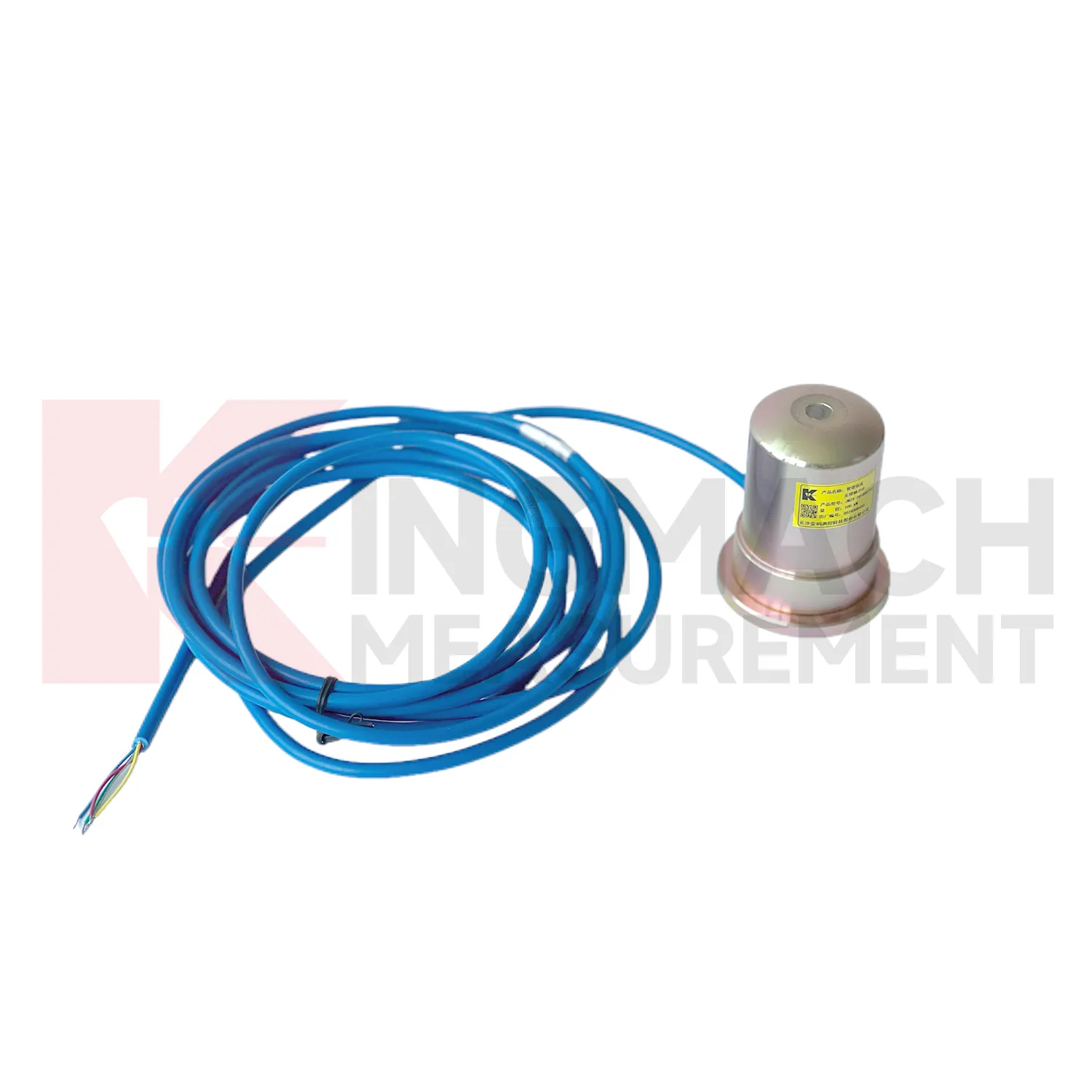

5. Type 4 — Smart forskallingsaksial kraftmåler: konstruktionsfasebelastningssikkerhed

Den smarte forskallingsaksialkraftmåler tjener en helt anden projektfase og brugerprofil.

Indlæs sti: Den anvender det samme princip for måling af aksial kraft som JMZX-38-modellen. Ingeniører optimerede dog denne version specifikt til midlertidige forskallingsrekvisitter, afstivning og falskarbejde. Stedsteams installerer og fjerner sensoren gentagne gange, efterhånden som konstruktionen gradvist skrider frem gennem forskellige etager eller sektioner.

Ansøgninger: Det giver aktiv overvågning af belastning af betonforskallingsstøtte under større udstøbninger. Det leverer overvågning af støttekraft i dybe udgravninger, der støder op til sårbare eksisterende strukturer. Det giver også væsentlig overvågning af falskarbejde for broer og forhøjede konstruktioner i deres byggefase.

Hvorfor konstruktionsfaseovervågning er vigtig: Forskallings- og falske fejl er blandt de mest almindelige årsager til dødelig strukturelt sammenbrud under bygningskonstruktion. Aksialkraftdata i realtid i støttestøtter identificerer øjeblikkeligt farlig belastningsomfordeling. Denne farlige omfordeling stammer ofte fra ujævn betonplacering, tilstødende tunge kranbelastninger eller pludselige underliggende sætninger. Sensoren registrerer disse uregelmæssigheder i god tid før strukturen når en tærskel for katastrofale fejl.

Nøglefordel: Producenten specialdesignede denne sensor til utrolig hurtige installationscyklusser og ekstremt robust håndtering på aktive byggepladser. Den smarte HAT-udgang muliggør sikker realtidsvisning direkte på stedet uden at kræve et dedikeret dataloggersystem.

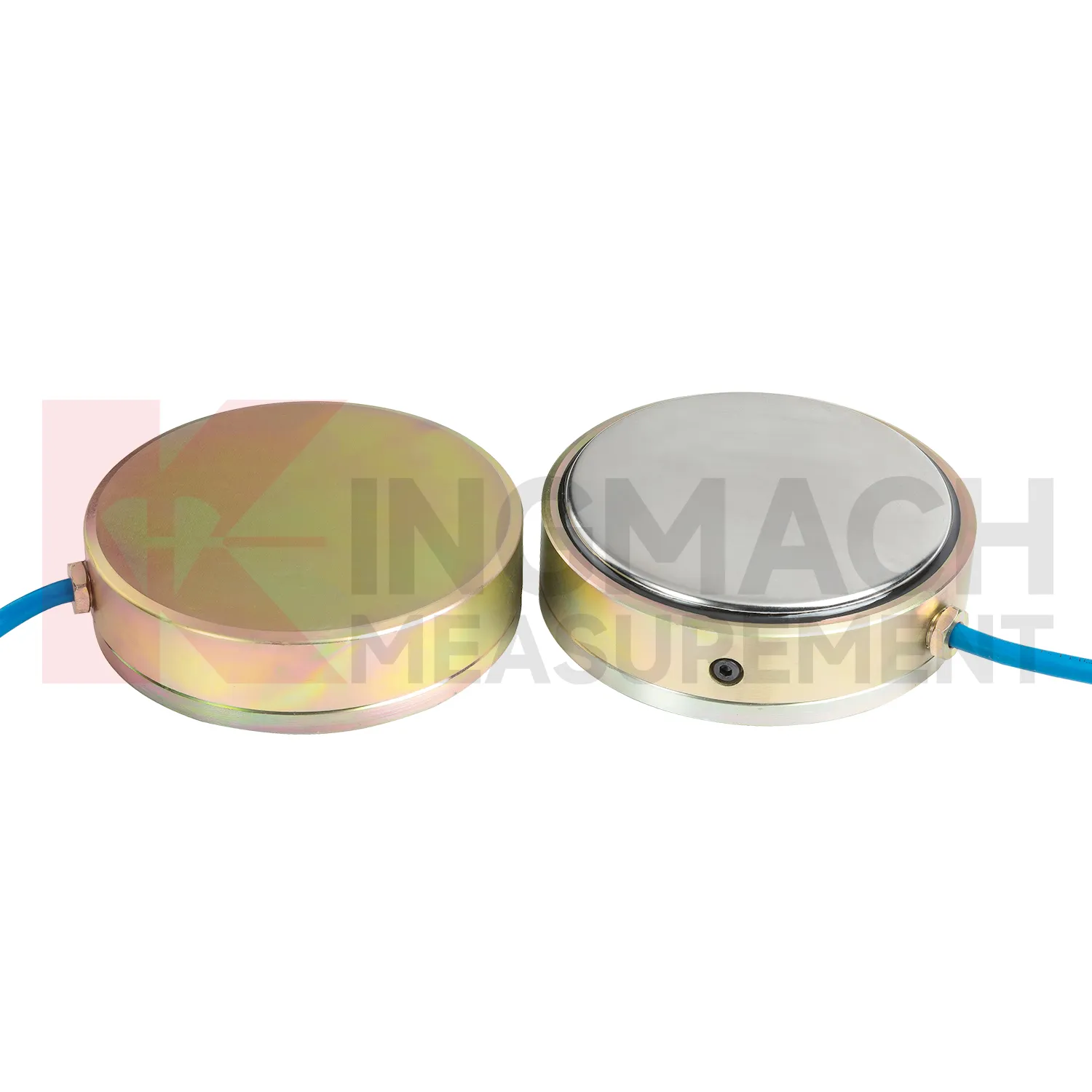

6. Type 5 — Jordtrykscelle: Måling af fordelt jordkontaktspænding

Jordtrykceller løser et komplekst måleproblem, som ingen anden sensortype kan løse.

Måleproblemet: Jord påfører en fordelt kontaktspænding over en bred overflade i stedet for at fungere som en enkelt punktbelastning. En konventionel vejecelle placeret på et enkelt punkt aflæser kun den meget lokaliserede spænding nøjagtigt på det punkt. Denne lokale aflæsning kan være væsentligt højere eller lavere end den sande gennemsnitlige strukturelle belastning. Jordtrykcellen har en usædvanlig stor flad flade. Denne store flade udligner effektivt stresskoncentrationer forårsaget af alvorlige partikelstørrelsesvariationer, uensartethed i komprimering og tilfældig aggregatklynger.

To varianter:

JMZX-50XXAT fungerer som standardmodel. Det overvåger aktivt støttemure, underjordiske strukturer, tunnelbeklædninger, volde og fundamentplader. Den måler præcist, hvordan jord eller fyldmateriale belaster strukturen over hele overvågningstiden.

JMZX-51XXAT fungerer som den store model designet til højbelastningsapplikationer. Ingeniører anvender denne model i større dæmningsvolde, sænkekasser med stor diameter og tungt belastede strukturelle fyldzoner. I disse ekstreme miljøer ville standardcellens ansigtsområde betydeligt underrepræsentere den sande spændingsfordeling i dybden.

Smart ATM-suffiksvariant: Denne variant inkluderer en indbygget HAT-chip til fuldautomatisk temperaturkorrektion og pålideligt digitalt output. Denne teknologi er fortsat absolut essentiel for dybt begravede celler, der kræver lange kabelføringer. Det er også kritisk på steder, der oplever høj EMI fra tunge afvandingspumper eller aktivt graveudstyr.

Kritisk installationsnote: Teknikere skal eksplicit orientere cellefladen vinkelret på den primære hovedspændingsretning. En celle installeret i en forkert vinkel måler en irrelevant spændingskomponent i stedet for den specifikke spænding, som designeren havde til hensigt at overvåge. Denne fejl er fortsat en af ​​de mest almindelige fejlanvendelse af jordtrykceller i marken.

7. Type 6 — Væsketrykovervågning: Piezometer og vandstandsmålere

Vand og poretryk fungerer som fysiske kræfter pr. arealenhed. Måling af dem er i det væsentlige vejecellemåling anvendt direkte på et flydende medium. Denne proces er afhængig af det identiske fysiske princip, men bruger et andet elastisk element og en særskilt følegeometri.

Undertype A — Smart Vibrating Wire Piezometer (JMZX-55XXHAT): Dette instrument måler porevandstryk og dynamisk grundvandshøjde i boringer og standrør ved hjælp af dokumenteret VW sensing. Ingeniører designer det til permanent indlejret installation dybt inde i geotekniske formationer som dæmningsfundamenter, volde, skråninger og tunnelvendinger. Den har en indbygget HAT-chip komplet med automatisk temperaturkompensation og RS485 digital udgang. Dette er det absolutte primære valg, når teams vil begrave eller fuge sensoren permanent på plads til overvågning over år eller endda årtier. Stigende poretryk fungerer ofte som den tidligste målelige forløber for katastrofal hældningsustabilitet eller svigt af dæmningsfundament. Denne kritiske advarsel vises i dataene dage eller uger før nogen synlig overfladedeformation opstår.

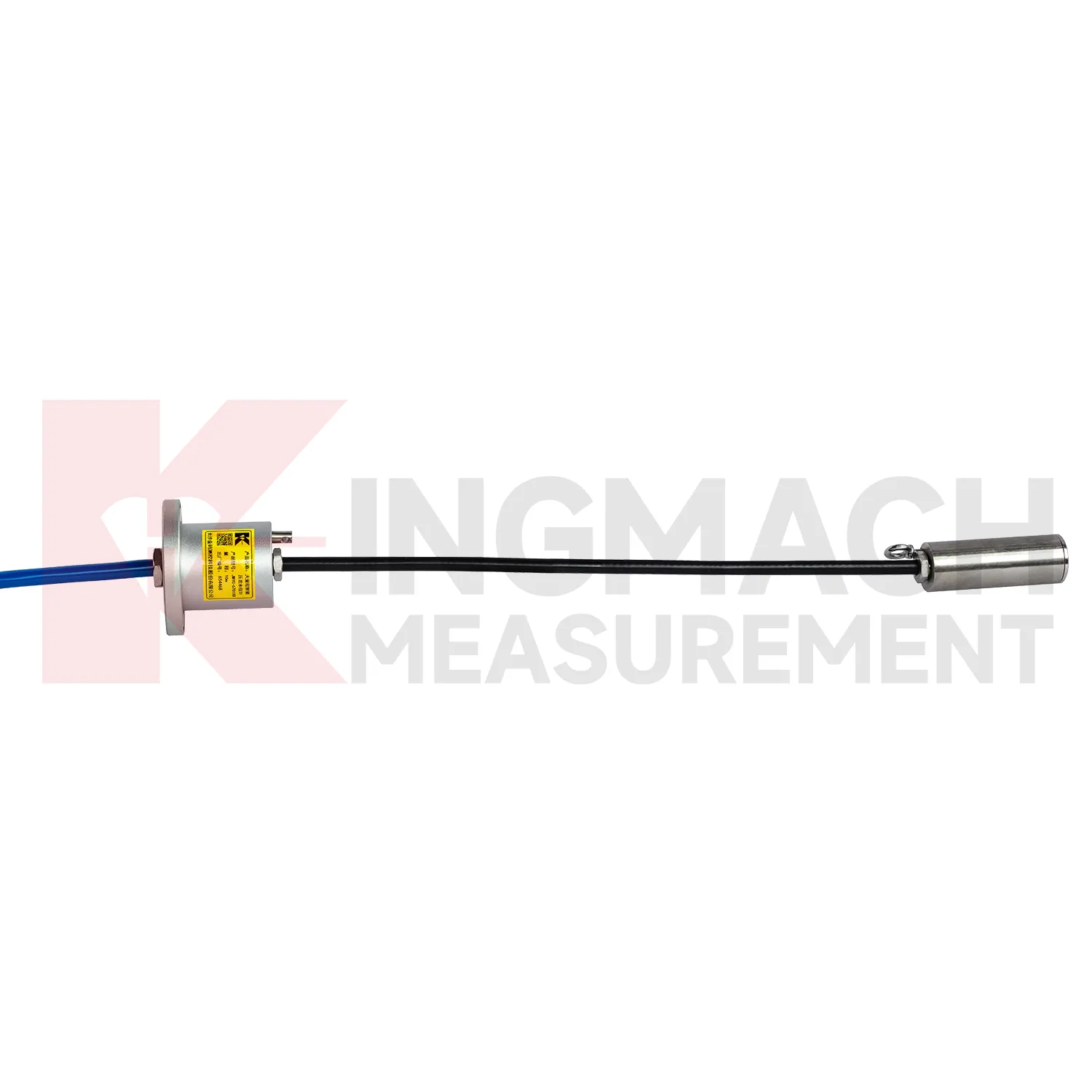

Undertype B — Wide-Range Smart Differential Pressure Water Level Meter (JMYC-67XXAD): Denne højt specialiserede sensor måler dybt nedsivningstryk og nøjagtig vandstand. Hold installerer det i forudinstallerede piezometerrør, trykaflastningsrørudløb og bløde funderingsboringer. Den bruger avanceret differenstrykteknologi parret med et ventileret kabel. Dens kompakte dimensioner på φ24 mm × 71,5 mm sikrer, at den er lille nok til at sænkes jævnt ned i ethvert standard observationsrør. Den leverer en enestående opløsning på 0,1 mm og en nøjagtighed på 0,2 % FS. Den fungerer på RS485 digital udgang (DC 9-24V) og fungerer over et temperaturområde på -20°C til +80°C. Ingeniører vælger denne model, når en installation strengt set kræver sub-millimeter vandstandsopløsning i et rør, og stedet allerede har kablet strøm sammen med RS485-datainfrastruktur.

Undertype C — Integreret bredspektret differenstrykvandstandsmåler med 4G (JMYC-67XXAWL): Denne model repræsenterer den ultimative autonome feltimplementeringsvariant. Den integrerer problemfrit en 4G trådløs DTU, et højkapacitets 3,6V/38Ah ikke-genopladeligt lithiumbatteri og en dedikeret mobilapp-skærm i en meget kompakt 85mm × 85mm × 106mm enhed. Det giver en pålidelig opløsning på 1 mm og en streng nøjagtighed på ±0,1 % FS. Det har officiel certificering til GB/T 11828.2-2022 standarder. Batterilevetiden spænder aggressivt fra 5 måneder med hurtige 20-minutters intervaller til godt 3 år med 6-timers intervaller. Det er det perfekte valg til uovervågede hydrologiske overvågningsstationer, fjernovervågning af reservoirer og store overflade-/grundvandsobservationsnetværk, hvor traditionel el- og kabelinfrastruktur forbliver fuldstændig utilgængelig.

Produktvalgsbeslutningstabel

På større dæmningssikkerhedsprogrammer implementerer ingeniørhold rutinemæssigt alle tre typer væsketryk samtidigt. De placerer VW-piezometre dybt inde i fundamentets fugegardin. De installerer RS485 vandstandsmålere sikkert inde i inspektionsgalleriets piezometerrør. Endelig placerer de 4G-vandstandsmålere præcist ved overfladereservoir-målestationerne. Hver enkelt sensor betjener et meget specifikt målepunkt inden for det samme omfattende sikkerhedsovervågningsnetværk.

8. Konventionel vs. Smart HAT: Beslutningen inden for hver type

Hver VW-baseret type tidligere nævnt kommer i både konventionelle og avancerede smart HAT-varianter.

Konventionel VW-udgang producerer et råfrekvenssignal. Dette råsignal kræver absolut en ekstern udlæsningsenhed eller en dedikeret datalogger for omhyggeligt at konvertere frekvensen til brugbare tekniske enheder. Den tilbyder de laveste enhedsomkostninger og kan prale af dokumenteret pålidelighed etableret gennem flere årtier. Det repræsenterer det rigtige valg til små sensortællinger, korte kabelføringer og ældre steder, der allerede har eksisterende VW-udlæsningsinfrastruktur.

Smart HAT-output bruger en indbygget chip, der leverer fuldt kalibrerede RS485 digitale værdier direkte til brugeren. Dette eliminerer ethvert behov for mellemliggende signalbehandling. Temperaturkompensation sker automatisk. Onboard storage buffer effektivt kritiske data, hvis hovedloggerforbindelsen falder eller afbrydes. Det er det rigtige valg til store sensorarrays på mere end 20 instrumenter. Tager man et projekt med 50 sensorer over 10 år som et eksempel, kan Smart HAT-løsningen sammenlignet med et traditionelt selvstændigt system opnå ca. 30-40 % besparelser i kabling og dataloggerkanaler, reducere on-site vedligeholdelse og rejseomkostninger med ca. 50 % og sænke de samlede livscyklusomkostninger med 20-25 %. Det er nødvendigt for lange kabelmålere, hvor EMI-målere hurtigt kan nedgraderes over 100 anlægspladser. VW signaler.

Differenstrykvandstandsmålere i JMYC-serien er i sagens natur smarte. Der findes ingen konventionel variant for disse specialiserede instrumenter. JMYC-67XXAD udsender standard RS485 til kablede automatiserede systemer. JMYC-67XXAWL udsender pålidelig 4G til fuldt trådløs uovervåget implementering. Valget mellem dem afhænger strengt af webstedets infrastruktur snarere end kernesensorkapacitet.

Mens smarte sensorer på forhånd koster mere pr. enhed, reducerer de de samlede ejeromkostninger drastisk. De minimerer nødvendige datalogger-kanaltællinger, forenkler komplekse ledninger og reducerer aggressivt vedligeholdelsesbesøgsfrekvensen. I et standard dæmningsovervågningssystem med 50 sensorer overstiger de langsigtede livscyklusomkostningsbesparelser over et 10-årigt program typisk den oprindelige forhåndspræmie med en meget betydelig margin.

Den rigtige type er defineret af kraften, ikke kataloget

Hvert af de ni forskellige produkter i dette omfattende udvalg eksisterer, fordi der findes en meget specifik kraftkonfiguration i rigtige ingeniørprojekter. Den korrekte type er aldrig blot en produktpræference; det er fortsat en absolut geometrisk nødvendighed. Seriøse strukturelle overvågningsprogrammer implementerer rutinemæssigt tre til fem forskellige typer samtidigt. Et komplet strukturelt sikkerhedsbillede kræver i sagens natur flere måleparametre, ikke bare flere duplikerede sensorer af nøjagtig samme type.
