Sådan vælger du den rigtige vejecelle: En geoteknisk ingeniørs valgvejledning

En uoverensstemmende vejecelle i et dæmningsankerovervågningsprojekt producerer ikke bare dårlige data – det skaber et sikkerhedsansvar. Datadrift akkumuleres lydløst. Kritiske advarsler bliver overset. Til sidst står teams over for dyr re-instrumentering midt i projektet. Dette scenarie fremhæver en barsk virkelighed inden for geoteknisk teknik. Vejeceller er ikke udskiftelige komponenter. Valg af den forkerte type fører til kompromitteret dataintegritet, projektforsinkelser eller alvorlige sikkerhedsrisici. Du skal forstå, hvordan du vælger den rigtige vejecelle til din specifikke anvendelse. Denne artikel giver en praktisk beslutningsramme for ingeniører og indkøbsteams til at vælge strukturelle overvågningssensorer med absolut tillid.

Hvad en vejecelle faktisk måler (og hvad den ikke gør)

Lad os skabe grundlæggende klarhed. En vejecelle omsætter mekanisk kraft til et målbart elektrisk signal. Det "måler ikke kun vægt". Du skal skelne mellem kraftmåling, trykmåling og forskydningsmåling. Sammenblanding af disse forskellige begreber fører ofte til instrumentmismatch.

Inden for geoteknisk og strukturel overvågning er den vibrerende wire-vejecelle det dominerende valg. Den adskiller sig væsentligt fra de strain gauge-typer, der almindeligvis findes i standard industrielle omgivelser. Ydermere skelner industrien nu mellem konventionelle og "smarte" vejeceller. Smarte sensorer har indbygget signalbehandling, digitalt output og multi-parameter-funktioner. Nu hvor vi forstår deres kernefunktion, skal vi evaluere driftsmiljøet.

Beslutningsfaktor 1: Definer dit målemiljø først

Du skal definere dit målemiljø, før du overvejer vejecelletypen. Denne tilgang omformulerer udvælgelsesprocessen og går ud over generiske spec-sheet-sammenligninger.

Jord- og stenkontaktmiljøer kræver specifikke designs. Jordtrykceller har brug for fladflade designs med stort areal for at udligne stresskoncentrationer. Kingmach jordtrykcelle (vw & smart type) familien tjener netop dette formål. En punktbelastningscelle vil give systematisk falske aflæsninger i fyldmaterialer. Ankerstang, pæle og efterspændingsmiljøer dikterer forskellige former. Hule eller massive vejeceller skal flugte nøjagtigt med bolt- eller kabeldiameteren og forspændingsstørrelsen.

Strukturelle forskallinger og midlertidige arbejder kræver robuste sensorer. Forskallings aksial kraftmålere, såsom smart forskallingsaksialkraftmåler (VW) JMZX-39XXHAT , giver hurtig læsning og robust håndteringstolerance. Vand- og differenstrykkontekster kræver piezometre og differenstrykvandstandsmålere. Ingeniører specificerer disse, når "kraften" er hydrostatisk. Husk, at industrielle og geotekniske miljøer er fundamentalt forskellige. Installationspermanens, eksponeringsvarighed, vibrationer og lovgivningsmæssig sammenhæng ændrer sig alt sammen baseret på miljøet.

5 spørgsmål, der skal besvares, før du specificerer

Før du specificerer en vejecellemodel, skal du besvare disse 5 miljøspørgsmål:

1. Hvilket materiale omgiver sensoren?
2. Er belastningen dynamisk eller statisk?
3. Vil sensoren stå over for nedsænkning eller fugt?
4. Hvor længe varer overvågningsprogrammet?
5. Hvad er pladsbegrænsningerne for installation?

Miljøtype		Anbefalet sensortype	Kingmach eksempel model
Geoteknisk	Jord- og fyldkontakt (volde, støttemure, nedgravede strukturer)	Jordtrykcelle med flad overflade med stort areal	VW & Smart Type Jordtrykcelle
	Ankerstang, pæl og efterspænding (Stillebolte, jordankre, forspændte kabler)	Hul vejecelle	Hul vejecelle JMZX-3XXXHAT
Strukturelt	Dybt fundament og tunnelstålstøtter (afstivende stivere, stålribber, tunnelforinger)	Aksialkraft/belastningsmåler (klo-type montering)	Aksialkraftbelastningsmåler (VW & Smart Type) JMZX-38XXHAT
	Konstruktionsforskalling & midlertidige arbejder (Betonstøbning, falskarbejde, støtteramme)	Forskallings aksial kraftmåler	Smart Formwork Axial Force Meter (VW) JMZX-39XXHAT
	Kompression mellem stive overflader (Brolejer, søjlebaser, belastningstestrammer)	Solid vejecelle	Solid Load Cell Solid Loadcelle JMZX-34XXHAT
Vand/tryk	Porevandstryk i mættet jord (volde, dæmningskerner, skråninger, fyldninger)	Piezometer	Smart Piezometre (VW) JMZX-55XXHAT
	Grundvandsstand i boringer & brønde (Undersøgelse af stedet, afvandingskontrol, dæmning)	Differenstryk vandstandsmåler	Differenstryk vandstandsmåler
Industriel/præcision	Kompakte mekaniske systemer (Smale strukturelle overflader, tynde komponenter, snæver plads integration)	Strain gauge vejecellesensor (miniaturiseret)	Strain Gauge Loadecellesensor
Industriel	Minedrift og underjordiske udgravninger (Støttebjælker, forstærkningselementer, stentrykszoner)	Strain gauge vejecellesensor på støtte-/forstærkningselementer	Strain Gauge Loadecellesensor

Udforsk hele Kingmach-belastningscelleproduktet: Indlæsningscellekategori

Beslutningsfaktor 2: Match belastningscelletypen med kraftkonfigurationen

Dernæst skal du matche vejecelletypen til den specifikke kraftkonfiguration.

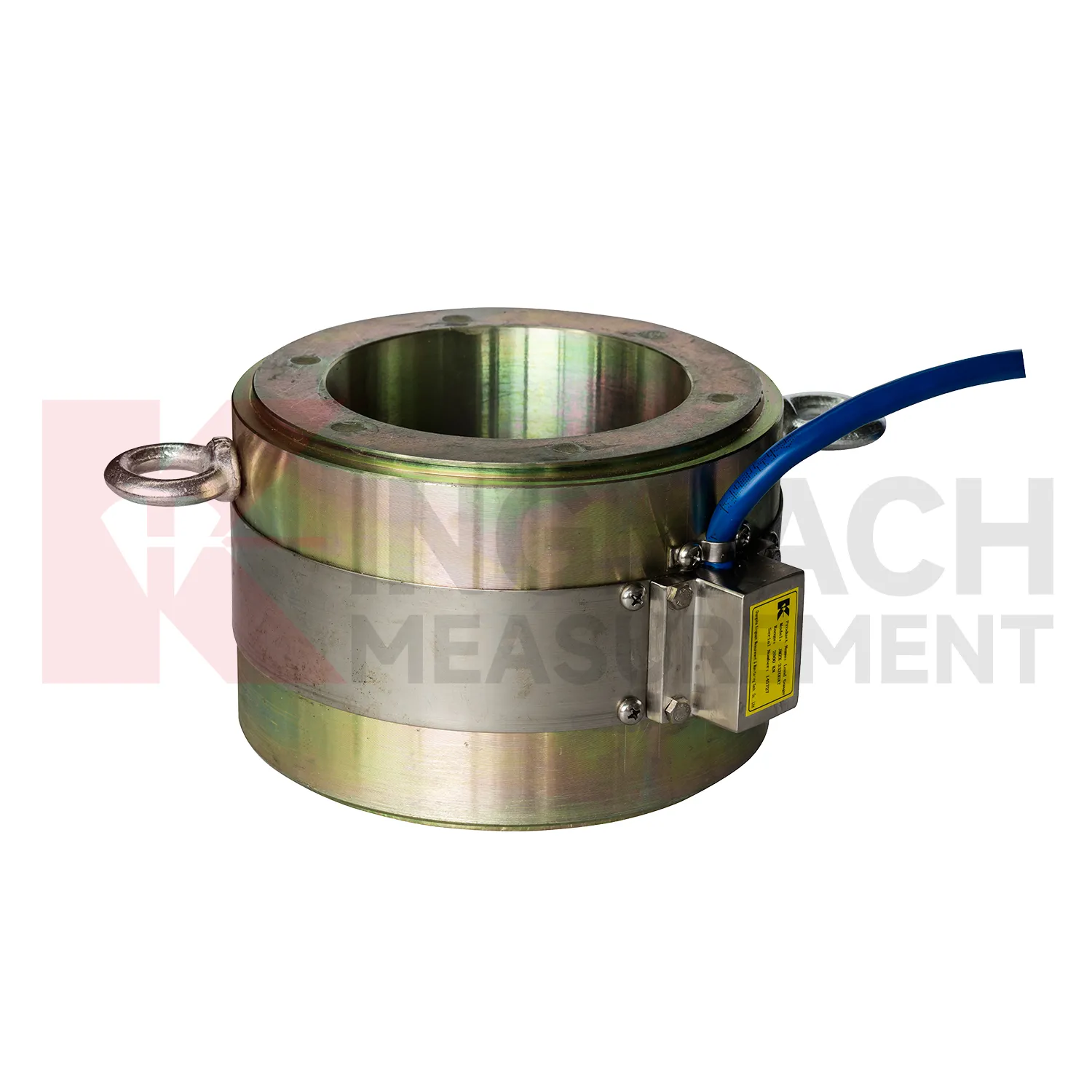

• Hule vejeceller (f.eks. JMZX-3XXXHAT ): Disse har et gennemgående huldesign til ankerstænger, klippebolte og pælehoveder. Kraften passerer direkte gennem midten. De er ideelle til efterinstalleret overvågning uden at forstyrre det strukturelle element.
• Faste vejeceller (f.eks. JMZX-34/35/36XXHAT ): Disse søjleformede kompressionselementer sidder mellem strukturelle overflader. Selve cellen bliver en bærende indsats. De passer perfekt til højere kapacitetsområder.

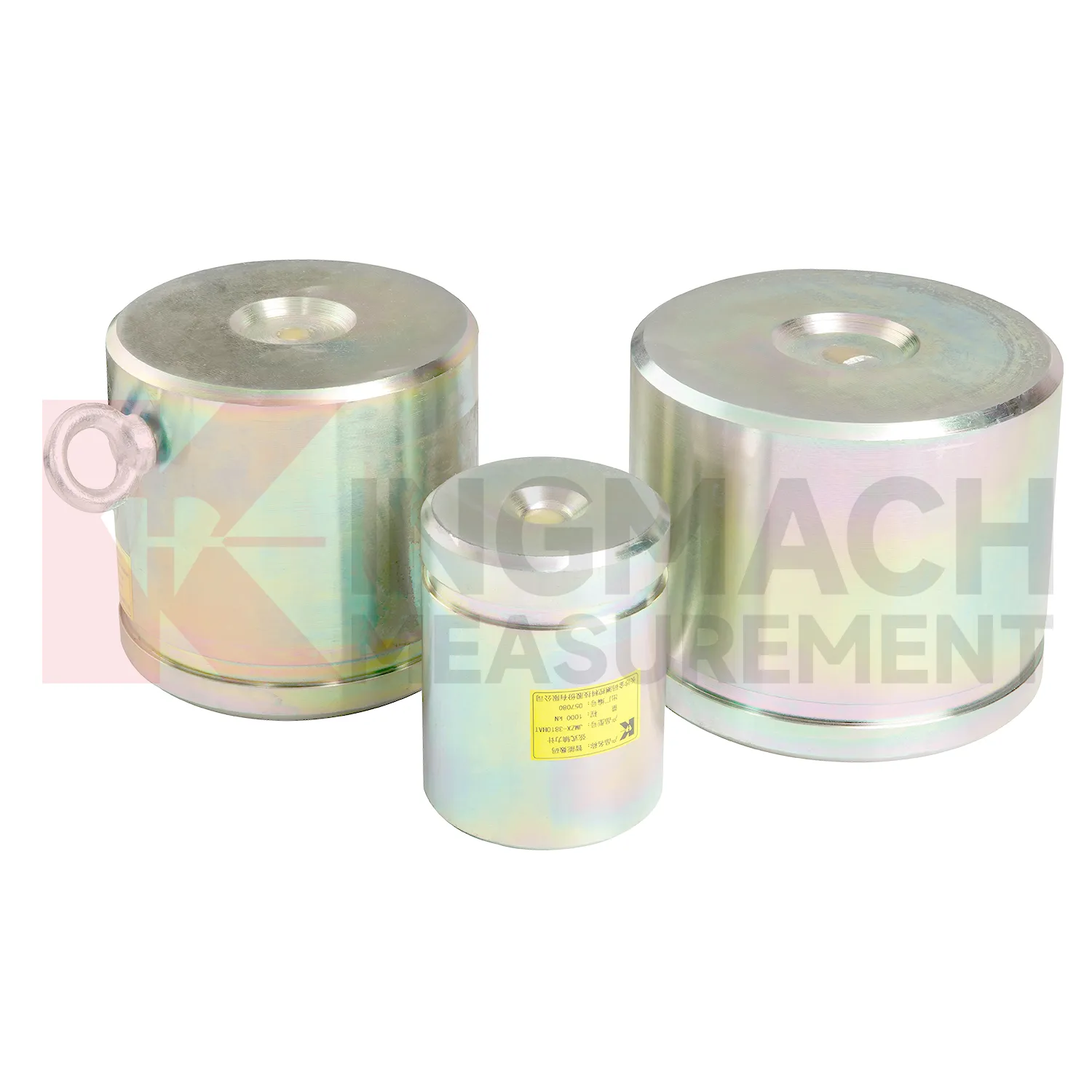

• Aksialkraftbelastningsmålere (f.eks. JMZX-38XXHAT ): Ingeniører optimerer disse til kabel- og stiverovervågning. De fanger forandringer før stress over tid. Denne funktion er kritisk for langsigtet bro- og støttemurs ydeevne.
• Jordens trykceller (f.eks. JMZX-50/51XXAT ): Disse flade celler med stor diameter måler jord-struktur grænsefladespænding. Den store variant "51" håndterer dæmnings- og dæmningsapplikationer med høj belastning.

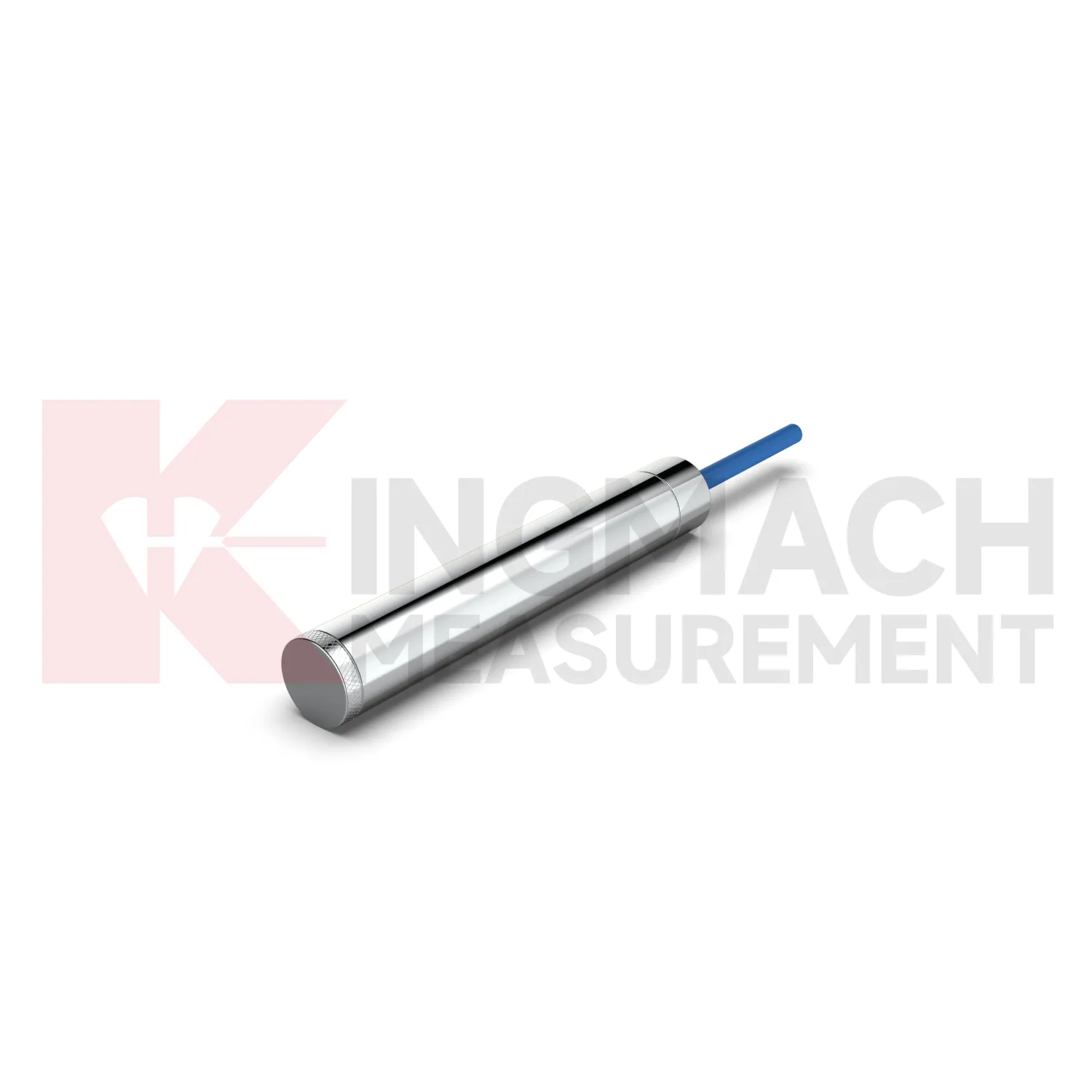

• Piezometre (f.eks. JMZX-55XXHAT ): Ingeniører vælger disse, når "belastningen" er vandtryk. Smarte vibrerende trådtyper håndterer langtidsovervågning af grundvand og poretryk.

Beslutningsfaktor 3: Kapacitet, nøjagtighed og fælden af ​​overspecifikation

Håndter kapaciteten omhyggeligt for at undgå den almindelige indkøbsfejl med overspecifikation. Mange teams køber baseret på maksimal kapacitet frem for det faktiske driftsområde. For eksempel, at placere en 5.000 kN-celle i en 400 kN-applikation tvinger den til at fungere i de laveste 8 % af dens rækkevidde. Opløsning og repeterbarhed forringes kraftigt ved ekstreme afstande. Som en generel regel skal du vælge en celle, hvor den forventede driftsbelastning ligger mellem 40 % og 80 % af dens nominelle kapacitet.

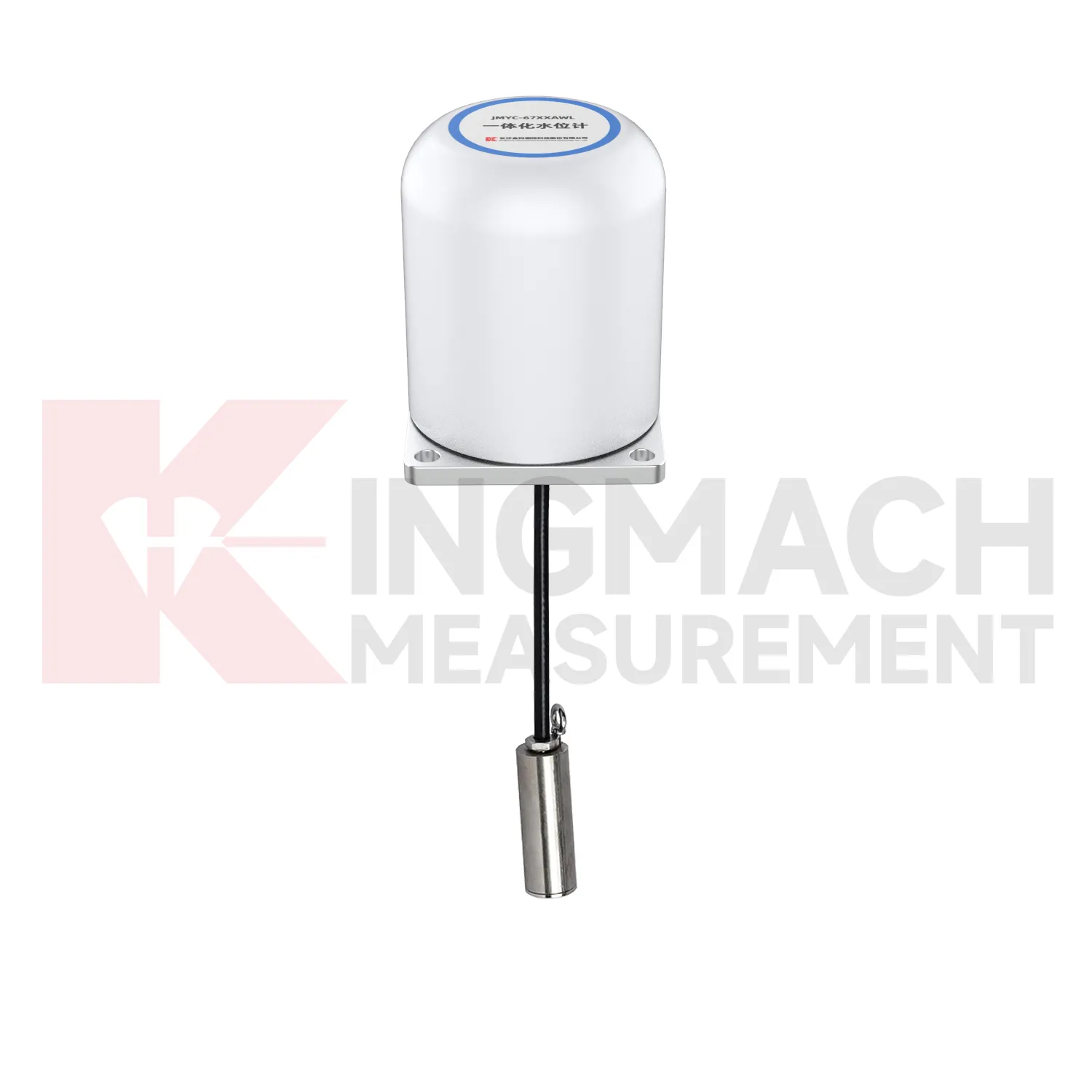

Du skal også forstå nøjagtighedsklasser. Laboratoriets nøjagtighed adskiller sig drastisk fra installeret nøjagtighed. Temperatureffekter, excentrisk belastning og kabellængde ændrer feltydelsen. Bredvidde celler, som JMYC-67XXAWL differenstrykmåler , tilbyde fleksibilitet. Du skal vurdere, hvornår de sparer omkostninger i forhold til, hvornår de ofrer opløsning. Overvej endelig langsigtet stabilitet. Vibrerende trådsensorer viser fremragende krybe- og nuldriftsadfærd over flerårige overvågningsprogrammer. De klarer sig generelt bedre end resistive strain gauge-typer i disse scenarier.

Beslutningsfaktor 4: Konventionel vs. Smart Sensing

Du skal beslutte, hvornår efterretninger om bord er vigtige. Konventionelle vibrerende trådsensorer udsender et frekvenssignal. De kræver en ekstern udlæsning eller datalogger. De tilbyder de laveste enhedsomkostninger, høj pålidelighed og årtiers dokumenteret ydeevne.

Omvendt indeholder smarte (HAT) sensorer en indbygget mikroprocessor. Denne processor håndterer signalbehandling, temperaturkompensation og digital RS-485/SDI-12-udgang. Denne intelligens eliminerer støj over lange kabeltræk på store steder. Du bør vælge smarte sensorer til store arrays på 20 eller flere instrumenter. De udmærker sig også i fjerntliggende websteder eller projekter, der kræver direkte integration med SCADA- eller IoT-dataplatforme. Konventionelle sensorer forbliver tilstrækkelige til manuelle aflæsningsprogrammer eller små stedtællinger. Overvej nøje de samlede ejeromkostninger. Smarte sensorer koster mere på forhånd, men de reducerer dataloggerkanaltællinger, ledningskompleksitet og vedligeholdelsesbesøg over en typisk 5-årig overvågningsperiode.

Beslutningsfaktor 5: Systemintegration

Vejecellen er ikke hele systemet. En vejecelle producerer alene data, men et overvågningssystem giver indsigt. Du skal samspecificere udlæsninger, dataloggere, visualiseringssoftware og alarmtærskler.

Sørg for signalkompatibilitet først. Outputtypen skal passe perfekt til dataopsamlingssystemet. Kabelovervejelser er lige så vigtige. Evaluer kabellængden mod potentiel signalforringelse. Brug pansret instrumenteringskabel til underjordiske eller undervandsløb. Tænk på visualisering og alarmeringsmekanismer. Automatiserede dashboards omdanner råbelastningsaflæsninger til handlingsvenlig sikkerhedsintelligens. Denne intelligens er afgørende for dæmningsovervågning, håndtering af fundamentgruber og brosundhed. Se efter projektspecifikke løsningspakker, der er skræddersyet til din infrastrukturtype.

En praktisk udvælgelsestjekliste

Almindelige udvælgelsesfejl (og hvordan man undgår dem)

1. Forkert branchefokus: Det er farligt at specificere industrielle vejeceller til geotekniske applikationer. De har den forkerte formfaktor, utilstrækkelige beskyttelsesklassificeringer og mangler langsigtede stabilitetsdata.

2. Ignorer installationsmetoden: En hul celle kræver perfekt aksial justering. En uerfaren besætning kan forårsage excentriske belastningsfejl, der ødelægger data gennem hele overvågningens levetid.

3. Køb på enhedspris: Indkøb udelukkende baseret på prisen pr. sensor, mens man ignorerer de samlede omkostninger til instrumenteringssystem, fører til budgetoverskridelser.

4. Eftersynet dataindsamling: At behandle dataopsamlingssystemet som en eftertanke skaber massive kompatibilitetshuller.

5. Forsømmelse af vedligeholdelse: Manglende planlægning af rekalibrering eller sensorudskiftning i 10-20+ års dæmningssikkerhedsovervågningsprogrammer kompromitterer langsigtet sikkerhed.

Rigtige sensor, rigtige projekt, rigtige partner

At vælge den rigtige sensor sikrer dit projekts succes. Du skal definere dit målemiljø, matche kraftkonfigurationen, optimere kapacitetsområdet, vælge det rigtige intelligensniveau og planlægge din systemintegration omhyggeligt. Komplekse projekter har stor gavn af tidlig ingeniørdialog frem for simple databladssammenligninger.

Kingmachs tekniske team giver gratis gennemgang af projektkrav. Indsend dine projektparametre og modtag en anbefalet sensorspecifikation inden for 48 timer.→ [Få en gratis teknisk anbefaling]

Denne gratis konsultation hjælper med at sikre optimalt instrumentvalg. Du kan udforske vores relevante projektcasestudier for at uddybe dit engagement. Gennemse vores omfattende Lastcelle for at finde det præcise instrument til dine behov. Vi leverer robust langsigtet support og kalibreringstjenester for at beskytte din infrastruktur.
