Strain Gauge-applikationer i byggeri: Vigtige fordele forklaret

Ethvert større strukturelt svigt i moderne byggeri har et fælles advarselsskilt - et, der ankom lydløst, uger eller måneder før beton revnede eller stål spændte. Denne advarsel var en ændring i belastningen: en usynlig deformation, der akkumuleres i materialet under belastning. Problemet var ikke, at strukturen ikke kunne kommunikere. Problemet var, at ingen lyttede.

Strain gauges ændrer på det. De er ikke passive instrumenter. De er byggebranchens tidlige varslingssystem – sensorer, der konverterer usynlig mekanisk belastning til målbare, handlingsrettede data. Ingeniører, der implementerer dem, indsamler ikke blot numre. De udvider deres evne til at se inde i en struktur, der, når den først er bygget, bliver uigennemsigtig for enhver anden inspektionsmetode.

Denne artikel forklarer, hvor strain gauges bruges i byggeriet, hvilke specifikke fordele de giver til projektteams og aktivejere, og hvordan man vælger den rigtige type til enhver given applikation.

Hvad gør en strain gauge egentlig?

Før du undersøger ansøgningerne, hjælper det at være klar over, hvad belastning er - og hvorfor det er vigtigt at måle det.

Alle strukturer oplever mindre deformationer, når de udsættes for vægt. En lastbil, der krydser en brobjælke, får bjælken til at bøje nedad. En bygningskonstruktion resulterer i, at en betonpæl oplever sammenpresning. En støttemur bøjer sig, fordi der sker gravearbejde på dens modsatte side. Forskere definerer belastning som den deformation, der opstår i materialer, som de måler gennem mikrobelastning (με) for at studere skjulte bevægelser, som folk ikke kan observere.

En strain gauge registrerer disse ændringer og konverterer dem til et elektrisk signal. En strain gauge fungerer som et måleværktøj, der kontinuerligt sporer strukturelle bevægelser ved at detektere både forlængelse og kompression med en præcision på én mikrobelastning.

Den mest udbredte type inden for civilt og geoteknisk byggeri er vibrerende wire (VW) strain gauge . Dens funktionsprincip er elegant. En spændt ståltråd inde i sensoren vibrerer med en naturlig frekvens. Når den omgivende struktur deformeres, ændres ledningens spænding, og dens resonansfrekvens skifter. Det frekvensskifte udmønter sig direkte i en belastningsaflæsning. Fordi frekvensen er immun over for kabelmodstandsdrift og spændingsvariationer, bevarer VW-målere nøjagtighed over kabelløb, der overstiger 1.000 meter og måleperioder, der strækker sig over årtier - to forhold, der rutinemæssigt diskvalificerer resistive foliemålere til permanent infrastrukturovervågning.

Med det grundlag etableret, er det her, disse sensorer udfører deres vigtigste arbejde.

Hvor strain gauges bruges i byggeri - Seks kritiske applikationer

1. Broer og forhøjede konstruktioner

Overflademonterede og overfladesvejsede strain gauges på brodragere, dækplader og lejezoner sporer live belastningsrespons, termisk cykling og langsigtet krybning. For aldrende broer, der står over for øgede trafikbelastninger eller seismisk eftermontering, informerer disse data belastningsbeslutninger med faktiske strukturelle beviser snarere end konservative tekniske antagelser. Den identificerer også sektioner, der oplever unormale belastningskoncentrationer - den første indikator for lokaliseret træthedsskade.

2. Betonstøbning og massestrukturer

Indstøbningstøjningsmålere støbes direkte ind i frisk beton under konstruktionen. De overvåger hærdningsspændinger, termiske gradienter i massebeton og langtidssætning - alle processer, der er fuldstændig utilgængelige efter udstøbningen er afsluttet. I dæmningskonstruktion, tykke brostøtter og store fundamentplader kan interne termiske gradienter under hydrering generere trækspændinger, der revner beton indefra. Indlejrede målere registrerer disse forhold i realtid, hvilket giver entreprenører mulighed for at justere hærdningsprocedurer, før skaden sker. Dette gør indstøbningsovervågning til et kvalitetskontrolværktøj under byggeriet, ikke kun et inspektionsværktøj efter det.

3. Dybe fundamenter og pælesystemer

Armeringsmålere monteres på linje med forstærkningsstænger under samling af pælebur og støbes derefter ind i pælen. De måler den faktiske lastoverførsel fra pælehovedet til de bærende lag nedenunder - data, som ellers er umulige at få, efter pælen er betonstøbt. Dette validerer direkte de geotekniske designantagelser, der er lavet under projektets fundamentdesignfase. For højhuse, bropiller og enhver struktur, hvor fundamentets ydeevne er kritisk, lukker dette verifikationstrin kløften mellem, hvad modellen forudsagde, og det, som jorden rent faktisk leverer.

4. Støttemure og udgravningsstøtte

Byområder står over for deres farligste overvågningsudfordringer under dybt gravearbejde. Trækmålere på soldaterpæle, spunspæle og tieback-ankre giver kontinuerlige aflæsninger gennem hele udgravningssekvensen. De identificerer ændringer i jordtryk og bygningsbevægelser, før nogen fysiske ændringer bliver synlige. Dataene hjælper byggeteam med at bestemme de nødvendige beskyttelsestrin, mens de beslutter, hvor hurtigt der skal udgraves, og hvornår der skal installeres støttekonstruktioner på undergrundsbyggepladser og kældergravepladser ved siden af ​​eksisterende bygninger.

5. Tunneler og underjordiske arbejder

Målere monteret på tunnelbeklædninger og klippeboltenheder registrerer overbelastningsinduceret konvergens - den gradvise reduktion i tunneldiameter forårsaget af jordtryk over tid. De løser ændringer på millimeterskalaen, hvilket gør dem i stand til at identificere udviklende ustabilitet længe før tilstanden bliver tydelig for inspektørerne. Ved tunneling af blød jord gennem byområder, hvor overfladebebyggelse skal holde sig inden for millimetertolerancer, er denne opløsning ikke en teknisk raffinement. Det er et sikkerhedskrav.

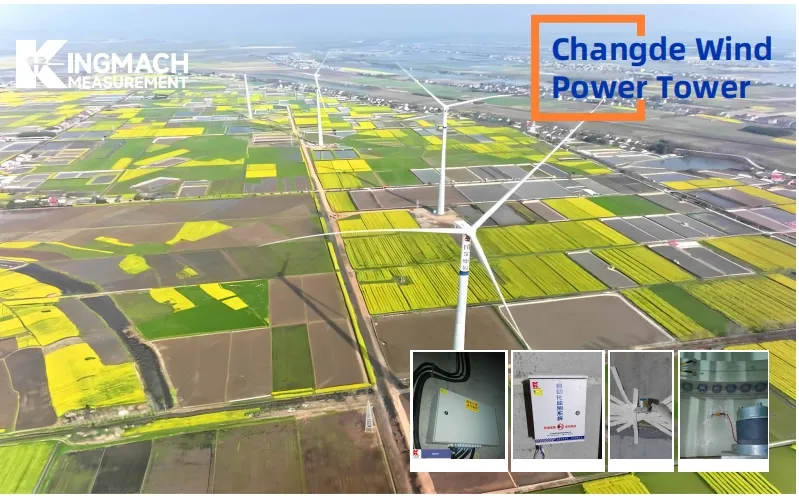

6. Vindtårne ​​og høje konstruktioner

Overfladesvejsede strain gauges på vindmølletårnflanger og bundsektioner overvåger træthedsakkumulering under den cykliske belastning, der dominerer et vindtårns levetid. Hver rotation af rotoren påfører tårnet en lille spændingscyklus. I løbet af tyve år tæller disse cyklusser i milliarder. Belastningsdata giver operatører mulighed for at beregne resterende udmattelseslevetid med præcision - ved at flytte fra inspektionsplaner med faste intervaller til tilstandsbaserede vedligeholdelsesprogrammer, der er både sikrere og mere omkostningseffektive.

Seks vigtige fordele ved strain gauge-overvågning i byggeprojekter

Det er nyttigt at forstå applikationerne. At forstå, hvorfor disse applikationer retfærdiggør investeringen, er det, der gør det muligt for projektteams at gøre sagen internt og overfor kunderne. Det er de seks fordele, der betyder mest.

Fordel 1: Tidlig opdagelse af strukturel nød

Strain gauges registrerer unormale belastningsmønstre uger eller måneder før makroskopiske symptomer - revner, afbøjning, sætning - bliver synlige. Denne gennemløbstid konverterer nødberedskab til planlagt indsats. Den økonomiske forskel mellem en kontrolleret reparation og en ikke-planlagt strukturel lukning er typisk en størrelsesorden. Sikkerhedsforskellen er absolut. Tidlig opdagelse sparer ikke blot penge. Det køber tid for ingeniører at træffe informerede beslutninger i stedet for reaktive.

Fordel 2: Validering af tekniske designantagelser

Ingen strukturel model er en perfekt kopi af virkeligheden. Jordadfærd, belastningsfordeling, forbindelsesydelse og materialevariabilitet introducerer alle kløfter mellem, hvad designberegninger forudsiger, og hvad en struktur faktisk oplever. Strain gauge-data fra reelle belastninger giver feedback, der lukker disse huller. Denne validering er især værdifuld på første-af-type-projekter, komplekse jordforhold eller innovative strukturelle geometrier - præcis de situationer, hvor designusikkerheden er størst, og omkostningerne ved at tage fejl er størst.

Fordel 3: Kontinuerlige realtidsdata på tværs af hele aktivets livscyklus

Periodisk manuel inspektion giver et øjebliksbillede. Et netværk af strain gauges giver en kontinuerlig film. Forbundet til dataloggere og visualiseringsplatforme leverer målere 24/7 aflæsninger med konfigurerbare alarmtærskler. Projektejere kan overvåge strukturel sundhed fra ethvert sted, hvilket er en væsentlig operationel fordel for internationale aktivejere, der administrerer infrastruktur på tværs af flere geografiske områder. Fjernovervågning reducerer også hyppigheden af ​​dyre ekspertbesøg på stedet - en direkte besparelse på store, geografisk spredte projekter.

Fordel 4: Support til lovoverholdelse og sikkerhedsrapportering

Regulatorer i mange jurisdiktioner kræver nu dokumenteret strukturel overvågning som en betingelse for driftslicenser for dæmninger, større broer og højhuse. Strain gauge-systemer producerer de tidsstemplede, kalibrerede dataposter, der opfylder disse krav. De giver også den nødvendige dokumentation til hændelsesundersøgelse, forsikringskrav og ansvarsvurderinger. For projektejere, der opererer i flere regulatoriske miljøer, forenkler en konsekvent overvågningsprotokol bygget på internationalt kalibrerede sensorer overholdelse betydeligt.

Fordel 5: Forlænget aktivlevetid gennem datadrevet vedligeholdelse

Strukturer, der vedligeholdes i henhold til faktiske tilstandsdata snarere end faste tidsintervaller, undgår to symmetriske fejl: for tidlig pensionering (nedlukning af en struktur, der stadig har mange års sikker levetid tilbage) og forsinket indgreb (fortsat drift af en struktur forbi det punkt, hvor vedligeholdelse koster mere end udskiftning). Sensor-informerede vedligeholdelsesstrategier har konsekvent forlænget infrastrukturens levetid med år eller årtier på store infrastrukturprogrammer verden over. Afkastet af sensorinvesteringen forenes over aktivets levetid.

Ydelse 6: Reduktion i forsikrings- og ansvarseksponering

Denne fordel får mindre opmærksomhed i teknisk litteratur, end den fortjener. Dokumenterede strukturelle overvågningsprogrammer anerkendes i stigende grad af projektforsikringsselskaber, koncessionsfinansierere og infrastrukturobligationsvurderingsbureauer som bevis på aktiv risikostyring. Denne erkendelse har målbare effekter: reducerede forsikringspræmier, mere gunstige lånevilkår og stærkere investortillid til langsigtede infrastrukturkoncessioner. For projektudviklere er sensorsystemet ikke kun et teknisk værktøj. Det er et finansiel styringsinstrument.

Valg af den rigtige belastningsmåler til dit byggeprojekt

Valg af den korrekte målertype følger to spørgsmål: Hvornår vil det blive installeret i forhold til konstruktion? Hvilket materiale og hvilket strukturelt element overvåger den?

Projektscenarie	Anbefalet måletype	Nøgleårsag
Ny betonstøbning (fundamenter, dæmninger, plader)	Indstøbning VW strain gauge	Installeret før hældning; ingen adgang efter

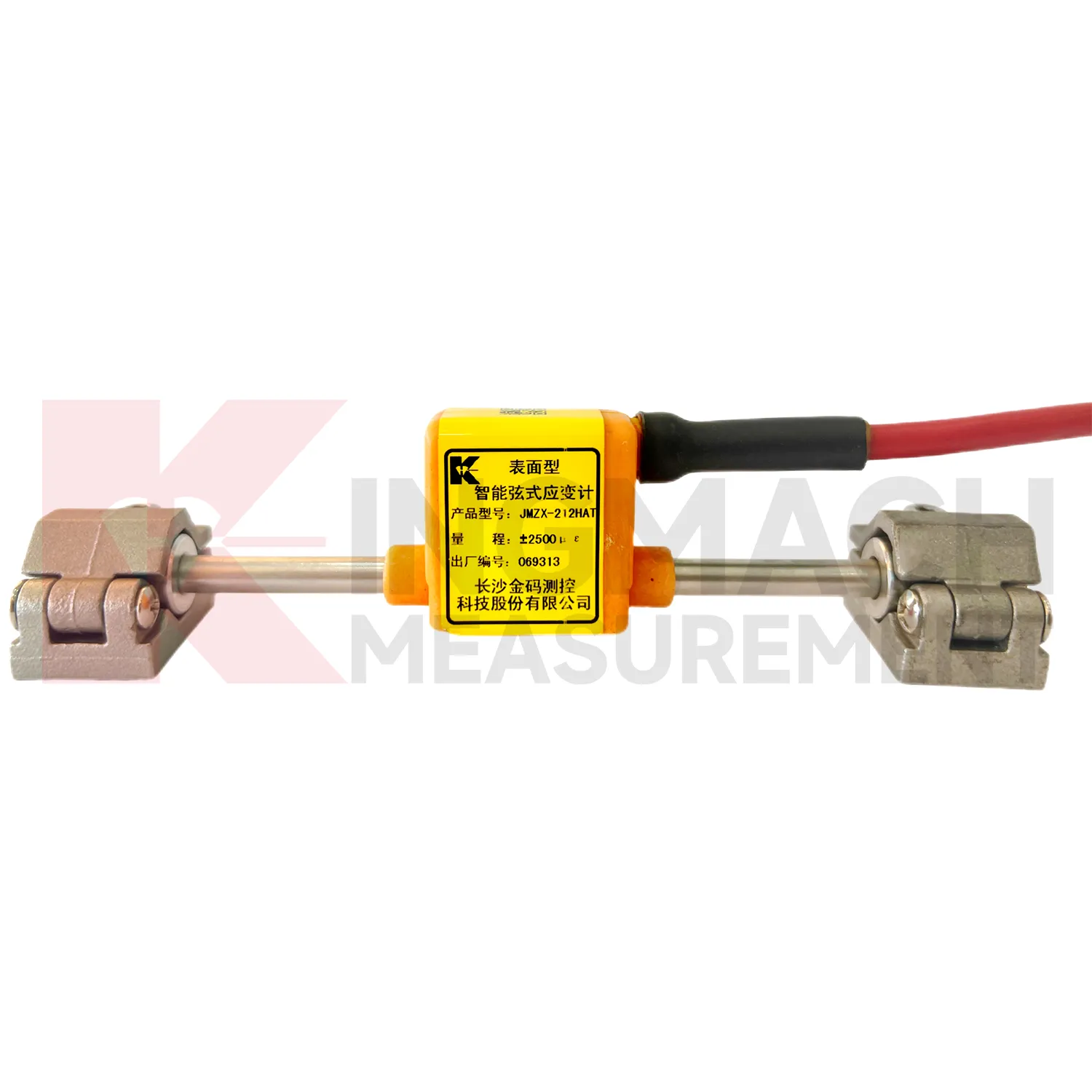

Eksisterende beton eller konstruktionstræ	Overflademonteret VW strain gauge	Bolt eller bundet uden strukturelt indgreb
Stålelementer, brodragere, tårnflanger	Overfladesvejset VW strain gauge	Svejset binding modstår vibrationer og cykliske belastninger
Overvågning af armeringsjern og pælearmering	Armeringsjern strainmeter	Måler aksial belastning direkte inde i stangen

Ud over typevalg gælder to yderligere overvejelser for de fleste internationale projekter. For det første integreres smarte og digitale outputvarianter - modeller med RS-485-udgang og indbygget temperaturkompensation - direkte med IoT-dataloggere og centraliserede overvågningsplatforme. Mange infrastrukturudbudsspecifikationer kræver nu eksplicit digitale sensoroutput, især på smart-city og større transportprojekter. For det andet er fabrikskalibreringscertifikater afgørende for overholdelse af lovgivning og forsikringsdokumentation. Købere bør bekræfte kalibreringssporbarhed før indkøb, især når de køber sensorer på tværs af grænser.

For ingeniører, der specificerer strain gauges til infrastrukturprojekter, Kingmachs serie af vibrerende trådstrain gauge dækker overflade-, indstøbnings-, svejsede og armeringsjernsstrainmeter-konfigurationer - med smarte digitale udgangsmuligheder designet til integration med moderne overvågningssystemer.

Konklusion

En struktur under belastning kommunikerer altid. Den kommunikerer gennem mikrodeformationer, som ingen inspektørøje kan opdage, og ingen visuel undersøgelse kan kvantificere. Strain gauges er de instrumenter, der gør kommunikationen forståelig - oversætter mekanisk stress til de data, som ingeniører og aktivejere har brug for for at træffe fornuftige beslutninger.

Fordelene rækker langt ud over instrumenteringsrummet. Tidlig opdagelse redder liv og budgetter. Designvalidering forbedrer kvaliteten af ​​fremtidige projekter. Kontinuerlig overvågning muliggør fjernovervågning i enhver skala. Reguleringsoverholdelse bliver dokumenterbar snarere end antaget. Vedligeholdelse forlænger aktivernes levetid. Og finansiel risikostyring forbedres på måder, der er synlige for både forsikringsselskaber og investorer.

Den rigtige sensor, korrekt specificeret og korrekt installeret, registrerer ikke blot, hvad en struktur gør. Det giver enhver interessent - ingeniør, ejer, regulator og forsikringsgiver - tillid til at vide, at strukturen opfører sig, som den skal, og den advarsel, de har brug for, når den ikke er det.

Hvis du specificerer sensorer til et kommende projekt, skal du kontakte Kingmachs tekniske team med dine projektparametre for en anbefaling til valg af sensor, der er skræddersyet til din strukturelle type, installationsforhold og overvågningsmål.

FAQ

1. Hvilke typer strain gauges er mest almindeligt anvendt i civilt byggeri?

Vibrerende wire (VW) strain gauges er det dominerende valg til permanente civile og geotekniske overvågningsapplikationer. De fås i overflademonterings-, indstøbnings-, overfladesvejsede og armeringsjernsstrainmeter-konfigurationer, der passer til forskellige strukturelle elementer og installationsforhold. Deres frekvens-output-princip leverer stabile, langsigtede aflæsninger, som resistive foliemålere ikke kan opretholde pålideligt over flerårige overvågningsprogrammer.

2. Hvor længe holder indlejrede strain gauges inde i betonkonstruktioner?

VW-indstøbningsmålere af høj kvalitet er designet til en levetid på over 25 til 30 år, når de er installeret korrekt og beskyttet med passende kabelføring. Mange dæmnings- og broovervågningsinstallationer har produceret konsistente data i over to årtier. Langsigtet ydeevne afhænger af installationskvaliteten, kabelbeskyttelsen og sensorelementets kalibreringsstabilitet - alle faktorer, der bør bekræftes med producenten før indkøb.

3. Kan strain gauges fungere under vand eller helt vandfyldt?

Ja. De fleste VW strain gauges i civil kvalitet har IP68 vandtætte klassificeringer og er specielt designet til nedsænket drift i marine miljøer, vandholdende strukturer og mættede jordforhold. De indstøbningsmodeller, der bruges til overvågning af dæmninger og kystfundamenter, fungerer rutinemæssigt under vandspejlet eller i kroppen af ​​vandholdende strukturer i deres fulde levetid.

4. Hvad er forskellen mellem en overflademonteret og en indstøbningsstrain gauge?

En overflademonteret måler er installeret på ydersiden af ​​en eksisterende struktur - limet med epoxy eller boltet gennem beslag - efter konstruktionen er færdig. Den måler belastningen på den strukturelle overflade. En indstøbningsmåler støbes direkte ind i frisk beton under konstruktionen og måler belastningen inde i konstruktionselementets krop. Indstøbningsmålere giver data om den indre spændingstilstand af massebeton, som overfladeinstrumenter ikke kan få adgang til, og de forbliver permanent på plads som en del af strukturen.

5. Hvordan integreres strain gauges med moderne strukturelle sundhedsovervågningsplatforme?

Smarte VW strain gauges med digital RS-485-udgang forbindes direkte til kompatible dataloggere, som transmitterer aflæsninger til cloud-baserede eller lokale overvågningsplatforme via mobilnetværk, satellit- eller kablede netværk. Disse platforme viser belastningsdata i realtid, anvender alarmtærskler og genererer automatiske rapporter til overholdelses- og vedligeholdelsesteams. Integrationen kræver kompatibel datalogger-hardware og netværksforbindelse på overvågningsstedet - som begge skal specificeres sammen med sensorvalget på projektplanlægningsstadiet.
