Vibrerende wire strain gauge vs. elektrisk strain gauge: nøgleforskelle

1. Valg af den rigtige strain gauge i ingeniørprojekter

Den globale efterspørgsel efter strukturel sundhedsovervågning (SHM) i infrastruktur vokser hurtigt. Nøjagtig belastningsmåling spiller en afgørende rolle for at sikre projektsikkerhed, langsigtet holdbarhed og overholdelse af lovgivningen. Projektledere vælger typisk mellem to hovedteknologier: den vibrerende wire strain gauge (VWSG) og den elektriske strain gauge (ESG). Denne artikel giver en omfattende sammenligning af strain gauge for at hjælpe ingeniører, entreprenører og indkøbsteams med at vælge den rigtige løsning til deres specifikke projekter.

2. Arbejdsprincipper: Hvordan hver teknologi måler belastning

2.1 Vibrerende Wire Strain Gauge (VWSG)

VWSG fungerer baseret på frekvensændringen af ​​en spændt ledning inde i sensoren. Strukturel belastning forårsager en spændingsvariation i denne ledning, som derefter fører til et målbart frekvensskift. Dette genererede signal er i sagens natur digitalt, hvilket betyder, at det forbliver stabilt, selv når det transmitteres over lange afstande. En vigtig indsigt for ingeniører er, at dette frekvensbaserede signal i sagens natur er digitalt og forbliver meget stabilt, selv når det transmitteres over lange afstande. Dette er en vigtig fordel ved VWSG-teknologien i barske miljøer.

2.2 Electrical Strain Gauge (ESG)

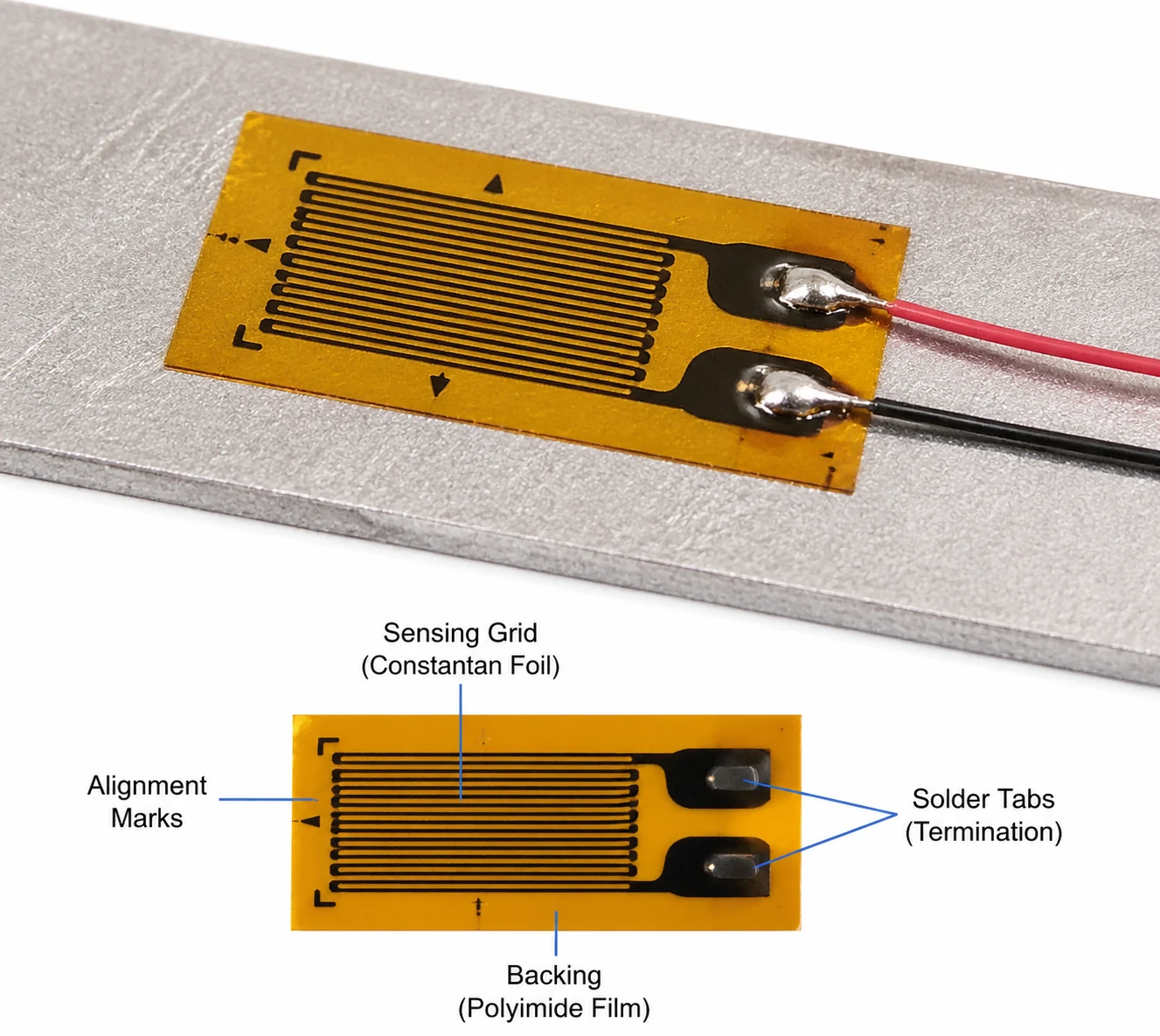

Den elektriske strain gauge, eller modstand strain gauge, fungerer baseret på en elektrisk modstandsændring. Fysisk belastning forårsager denne modstandsændring, som et Wheatstone-brokredsløb derefter konverterer til en målbar spændingsudgang. Dette analoge system kræver omhyggelig signalbehandling og forstærkning for at producere brugbare data. En central indsigt er, at ESG udmærker sig ved at detektere mikroskopiske ændringer, men er væsentligt mere sårbar over for miljøinterferens.

3. Præstationssammenligning: Nøjagtighed, stabilitet og følsomhed

3.1 Målenøjagtighed

Den elektriske strain gauge leverer høj kortsigtet nøjagtighed. I modsætning hertil giver den vibrerende trådstrækningsmåler en usædvanlig pålidelig langtidsnøjagtighed.

3.2 Langsigtet stabilitet

VWSG udmærker sig i flerårige overvågningsprojekter, fordi dens fysiske mekanisme i sagens natur modstår drift. ESG kæmper ofte i langsigtede applikationer. ESG er meget tilbøjelig til at signalere drift og negative temperaturpåvirkninger over tid.

3.3 Følsomhed og opløsning

ESG tilbyder overlegen følsomhed, hvilket gør den bedre egnet til at måle mikrobelastning, udføre laboratorietest og fange dynamiske måleændringer. VWSG fungerer med en lidt lavere opløsning, hvilket gør den ideel til overvågning af statiske og langsomt skiftende belastninger.

4. Miljøtilpasningsevne: Hvilken yder bedre under barske forhold?

4.1 Temperaturmodstand

Temperaturændringer påvirker alle strukturelle sundhedsovervågningssensorer. VWSG har indbygget temperaturkompensation, der strømliner dataindsamlingsprocessen. ESG'en kræver eksterne kompensationsmekanismer for at opretholde dataintegriteten under temperaturudsving.

4.2 Fugt, korrosion og støv

VWSG er fuldstændig forseglet mod elementerne, hvilket gør den særdeles velegnet til indlejrede applikationer. ESG er meget følsom over for installationskvalitet og kræver betydelig ekstern beskyttelse for at overleve fugt og støv.

4.3 Elektromagnetisk interferens (EMI)

VWSG er fuldstændig immun over for elektromagnetisk interferens, fordi den er afhængig af et frekvenssignal. ESG forbliver meget modtagelig for EMI, fordi den udsender et analogt signal. Denne immunitet giver en stærk salgsvinkel til at bruge VWSG-sensorer i større infrastrukturprojekter. De klarer sig usædvanligt godt i kystområder, underjordiske tunneler og store dæmninger.

5. Installation og vedligeholdelse: Praktiske overvejelser for ingeniører

5.1 Installationskompleksitet

ESG kræver en omhyggelig installationsproces. Teknikere skal udføre præcis overfladeforberedelse og sikre kritisk klæbemiddel for at opnå nøjagtige aflæsninger. VWSG tilbyder en meget mere robust installationsoplevelse. Arbejdere kan nemt tilpasse VWSG til direkte betonindstøbning uden at gå på kompromis med sensoren.

5.2 Vedligeholdelseskrav

ESG har en højere risiko for fejl i marken. Operatører skal udføre hyppig kalibrering for at holde ESG'en fungerende korrekt. VWSG kræver minimal vedligeholdelse, når først den er installeret. Denne holdbarhed resulterer i en meget lang levetid for VWSG.

6. Kompatibilitet med dataindsamling og overvågningssystemer

6.1 Signaltransmission

VWSG håndterer ubesværet langdistancetransmission og sender nøjagtige signaler op til flere kilometer. ESG kæmper med lange kabeltræk og er stærkt begrænset af signalstøj.

6.2 Integration med SHM Systems

Begge sensortyper tilbyder integration med moderne strukturelle sundhedsovervågningsnetværk. De sikrer kompatibilitet med standard dataloggere. De forbinder problemfrit til IoT-overvågningsplatforme og fjernovervågningssystemer. Denne interoperabilitet giver en fantastisk mulighed for at introducere komplette overvågningsløsninger til kunder.

7. Typiske anvendelser: Hvor hver sensor yder bedst

7.1 Anvendelser af vibrationstrådstrækmåler

• Dæmninger og vandkraftværker
• Broer og tunneller
• Dybe fundament
• Skråninger og geoteknisk overvågning

7.2 Anvendelser af elektrisk strain gauge

• Laboratorietest
• Luftfart og bilindustrien R&D
• Kortsigtede strukturelle test
• Højfrekvente dynamiske målinger

8. Pris vs. værdi: Kortsigtet budget vs. langsigtet investeringsafkast

Når man analyserer mulighederne for vibrationstråd vs modstandstøjningsmåler, skal teams se ud over den oprindelige købspris. ESG tilbyder en lavere startomkostning. Hyppig vedligeholdelse og udskiftninger resulterer dog i en meget højere livscyklusomkostning for ESG. VWSG kræver en højere forhåndsinvestering. Med tiden leverer VWSG en lavere vedligeholdelses- og udskiftningsomkostninger. En afgørende indkøbsindsigt er, at de samlede ejeromkostninger (TCO) betyder væsentligt mere i store, flerårige projekter.

9. Beslutningsvejledning: Sådan vælger du den rigtige strain gauge til dit projekt

9.1 Nøglevalgskriterier

Indkøbsteams skal evaluere flere kernefaktorer, før de foretager et endeligt sensorvalg. Du skal overveje den samlede projektvarighed og de specifikke miljøforhold på stedet. Du skal også bestemme den nødvendige nøjagtighed, skitsere dine strenge budgetbegrænsninger og vurdere den overordnede installationsgennemførlighed.

9.2 Hurtig sammenligningstabel

Faktor	Vibrerende tråd	Elektrisk
Stabilitet	Fremragende	Gennemsnit
Følsomhed	Gennemsnit	Fremragende
Holdbarhed	Fremragende	Lav
Pris (initial)	Højere	Sænke

10. Konklusion: Matching af teknologi til projektbehov

Der er ganske enkelt ingen "one-size-fits-all" løsning, når du vælger strukturelle sensorer. Sammenfattende er VWSG det overlegne valg til langtidsovervågning i barske miljøer. ESG er fortsat det bedste værktøj til højpræcision, kortsigtede testapplikationer.

Vi inviterer læserne til at anmode om en teknisk konsultation med vores ingeniørteam. Vi kan hjælpe dig med at få skræddersyede sensorløsninger og dybt diskutere dine specifikke projektkrav. Kontakt os for en skræddersyet belastningsovervågningsløsning til dit næste infrastrukturprojekt.

[Kontakt os nu!]

Ofte stillede spørgsmål

1. Hvad er den væsentligste forskel mellem en vibrerende tråd-strain gauge og en elektrisk strain gauge?

Den største forskel ligger i deres arbejdsprincipper. En VWSG er afhængig af frekvensforskydningen af ​​en spændt ledning til at måle belastning, mens en ESG måler belastning gennem en ændring i elektrisk modstand.

2. Hvilken strain gauge er bedre til langsigtede infrastrukturprojekter?

Den vibrerende trådstrækningsmåler er bedre til langsigtede projekter. Den har iboende modstand mod signaldrift og modstår let barske miljøforhold over flere år.

3. Hvorfor kæmper elektriske strain gauges med langdistance signaltransmission?

Elektriske strain gauges udsender et analogt spændingssignal. Dette analoge signal nedbrydes over lange kabeltræk og opfanger nemt elektromagnetisk interferens (EMI) og signalstøj.

4. Kan jeg indstøbe elektriske strain gauges direkte i beton?

Selvom det er muligt, anbefales det ikke uden omfattende ekstern beskyttelse. VWSG'er er fuldt forseglede og naturligt robuste, hvilket gør dem til industristandarden for direkte betonindstøbning.

5. Hvilken mulighed giver et bedre investeringsafkast (ROI)?

For kortsigtede eller laboratorieprojekter tilbyder ESG en bedre ROI på grund af lavere startomkostninger. For store eller flerårige infrastrukturprojekter giver VWSG et væsentligt bedre ROI, fordi dets samlede ejeromkostninger er lavere på grund af minimale vedligeholdelses- og udskiftningsbehov.
