Hvad er en vibrerende trådspændingsmåler? Fordele, anvendelser og begrænsninger

Forestil dig en broingeniør, der sidder på et kontor og ser strukturelle data strømme ind fra sensorer, der er indlejret dybt i betonmoler for over ti år siden. Aflæsningerne er stadig nøjagtige, og signalet er stadig stabilt. Dette niveau af langsigtet pålidelighed er ikke en lykkelig ulykke. Det er resultatet af at vælge den rigtige teknologi til jobbet.

Arbejdshesten bag denne udholdenhed er den vibrerende trådstrækningsmåler. Denne sensor har konsekvent overlevet konkurrerende teknologier i krævende miljøer. Denne artikel vil forklare nøjagtigt, hvordan en vibrerende tråd-strain gauge fungerer, evaluere dens kernefordele og ærlige begrænsninger og hjælpe dig med at matche den rigtige sensortype til dit næste projekt.

Hvad er en vibrerende trådspændingsmåler?

For at forstå sensoren skal vi først definere, hvad den måler. I civil- og geoteknisk ingeniørarbejde refererer "strain" til den lille mængde deformation et materiale oplever, når det udsættes for stress eller belastning. Det er vigtigt at måle denne stamme. Det fortæller ingeniører, hvis en bro bøjer for meget, hvis en dæmning sætter sig ujævnt, eller hvis en tunnelbeklædning tager et farligt pres.

En vibrerende wire (VW) strain gauge måler denne deformation ved hjælp af et glimrende simpelt betjeningsprincip. Inde i målerhuset sidder en spændt stålwire. Når en elektrisk puls exciterer denne ledning, giver den resonans ved en specifik frekvens, der er direkte proportional med dens spænding. Når det strukturelle materiale omkring måleren deformeres, strækker eller komprimerer det målerlegemet, hvilket ændrer spændingen af ​​den indre ledning og ændrer dens resonansfrekvens. Denne frekvensforskydning konverteres derefter til en præcis belastningsaflæsning.

Dette frekvensbaserede signal er meget robust. I modsætning til traditionelle resistive (folie) strain gauges, som er afhængige af spændingsændringer, der kan svækkes over afstand, bevæger et vibrerende ledningssignal sig ubesværet over lange kabelstrækninger. Dette gør VW-måleren til den ultimative strukturelle sundhedsovervågningssensor til barske miljøer og flerårige installationer.

For at imødekomme forskellige konstruktionsscenarier kommer disse sensorer typisk i tre hovedkonfigurationer: overflademontering, indstøbning og overfladesvejset.

Typer af vibrerende trådspændingsmålere

Valg af den korrekte måletype afhænger helt af din projektfase og de involverede materialer.

Overflade model: Ingeniører bolter eller epoxybinder disse målere direkte til beton-, stål- eller træoverflader, efter at konstruktionen er færdig. De er det foretrukne valg til efter-konstruktionsovervågning eller eftermonteringsprojekter. Et godt eksempel er JMZX-212HAT/HB Smart Vibrerende Wire Strain Gauge , som giver høj præcision til eksisterende infrastruktur.

Indlejringsmodel: Arbejderne støber disse målere direkte ind i frisk beton. Sensoren bliver permanent en del af strukturen. De er ideelle til overvågning af dæmninger, pælede fundamenter og massebetonstøbninger.

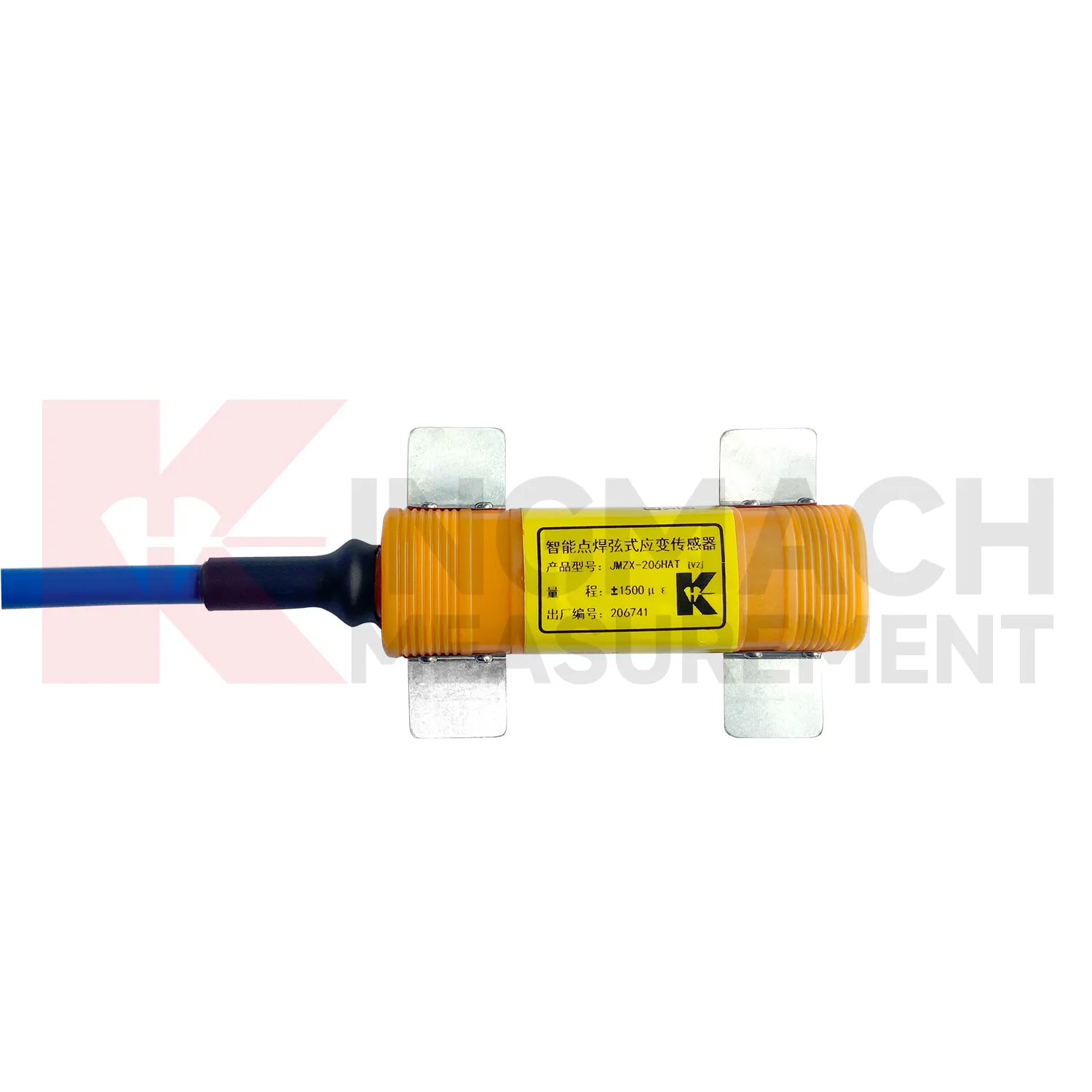

Overfladesvejset model: Teknikere svejser disse direkte til stålelementer som brodragere, stålpæle og vindtårnsflanger. En svejset forbindelse modstår vibrationer og cyklisk belastning langt bedre end klæbemiddel.

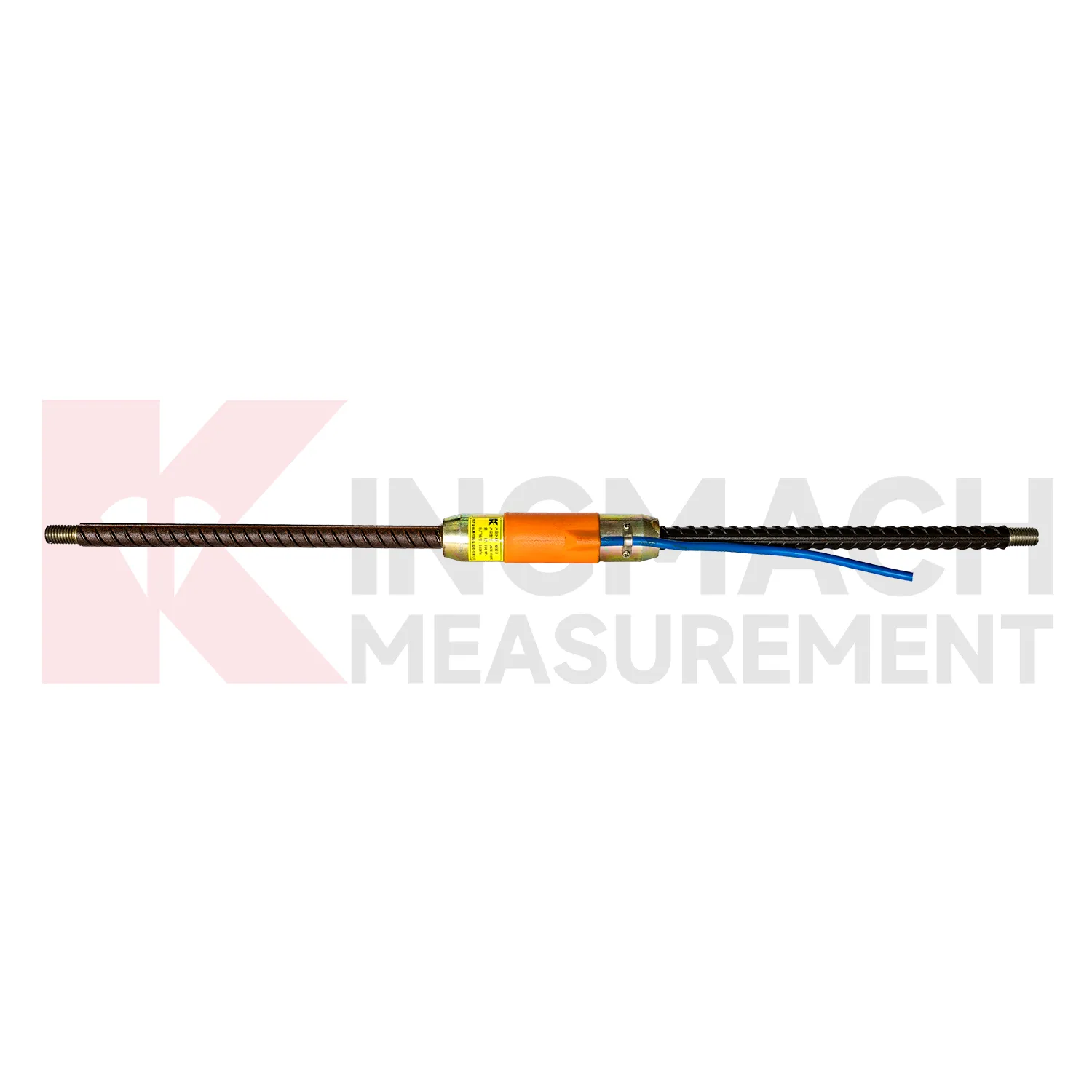

Armeringsmålere: Byggepersonale placerer disse hule rørformede sensorer på linje med forstærkningsstænger. De måler direkte den aksiale kraft i armeringsjernet, hvilket er afgørende for at forstå sundheden for pæle, støttemure og tunnelbeklædninger.

Hurtig valgvejledning

Projektfase / Materiale	Anbefalet måletype	Fælles ansøgning
Eksisterende Beton eller Træ	Overflademontering	Ombygninger, historisk bygningsovervågning
Frisk Beton hælder	Indlejring	Dæmninger, fundamenter, støttemure
Eksisterende stålkonstruktioner	Overflade svejset	Broer, vindmølletårne, stålpæle
Forstærkede betonkonstruktioner	Armeringsjern Strainmeter	Bærende pæle, tunnelforinger

Vigtigste fordele ved VW målere

Ingeniører vælger vibrerende trådsensorer som deres primære værktøj til overvågning af strukturel integritet over længere tidsperioder, fordi denne teknologi giver permanente overvågningsmuligheder. De primære fordele omfatter:

Enestående langtidsstabilitet: Frekvensoutputtet af en VW-måler bevarer fuldstændig stabilitet, fordi dens ydeevne forbliver upåvirket af ændringer i kabelmodstanden, infiltration af konnektorfugt og udsving i forsyningsspændingen. Disse problemer plager ofte resistive målere over tid, men VW-sensorer forbliver stabile i årtier.

Stærk EMI/RFI-immunitet: Byggepladserne skaber et elektrisk støjende miljø. Dieselgeneratorer og svejseudstyr producerer sammen med elledninger interferens. Frekvensdomænesignalerne kan nemt passere gennem disse miljøer, hvilket eliminerer behovet for dyre og tunge kabelafskærmningssystemer.

Lange kabelføringer: VW-sensorer bevarer deres signalkvalitet, når de arbejder med 1.000 meter kabel, som rækker ud over denne afstand. Dette giver ingeniører mulighed for at dirigere alle data tilbage til en enkelt centraliseret datalogger på store dæmninger eller tunnelsteder.

Bredt driftstemperaturområde: Sensorerne opretholder deres operationelle funktioner på tværs af ekstreme temperaturområder, fra subzero alpine regioner til tropiske infrastruktur byggepladser, hvilket muliggør deres brug som et standard overvågningssystem til geotekniske applikationer over hele verden.

Indbyggede termistorer: De fleste moderne VW-målere inkluderer en intern termistor, der fungerer som en indbygget termistor. Systemet bruger et enkelt kabeltræk til at levere temperaturdata, hvilket muliggør automatiske temperaturjusteringer, der forbedrer kvaliteten af ​​de indsamlede data.

Digitale og smarte varianter: De smarte modeller af i dag bruger HAT og HB suffikser til at vise deres evne til at forbinde traditionelle systemer med moderne Industrial 4.0 operationer. Enhederne tilbyder RS-485-outputfunktionalitet sammen med indbyggede datalagringsmuligheder og problemfri forbindelse til aktuelt IoT-datalogningsudstyr og SCADA-systemer.

Projektanvendelser af vibrerende trådspændingsmålere

Vibrerende tråd-strain gauges fungerer som nervesystemet for moderne infrastruktur. De leverer kritiske data på tværs af en bred vifte af anlægsprojekter.

Bro og Viadukt: Ingeniører bruger overflademonterede og svejsede målere til at overvåge dragers bøjning, bærende belastninger og termisk ekspansion i projekter, der kræver særlig opmærksomhed for både strukturer med lang spændvidde og systemer med høj trafik.

Dæmninger og hydrauliske konstruktioner: De dedikerede indstøbningsmålere, som ingeniører placerer i massebetonkonstruktioner, sporer de tre grundlæggende processer med krybning og sætning og poretryksinteraktioner fra begyndelsen til slutningen af ​​strukturens driftslevetid, som varer adskillige årtier.

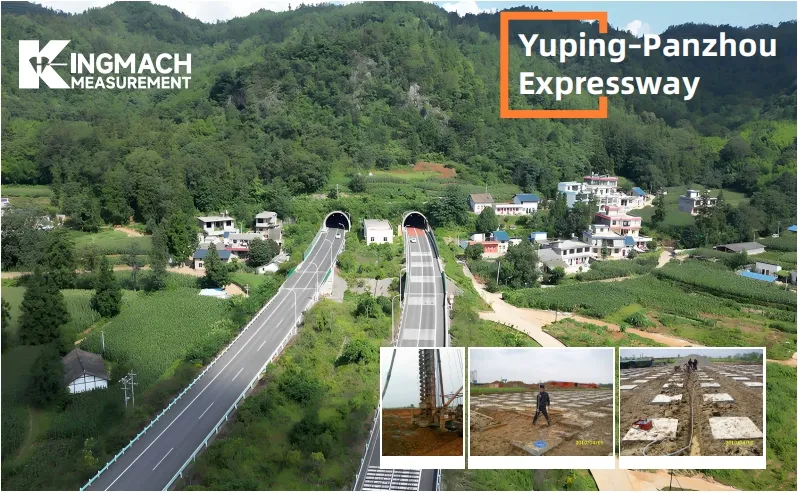

Tunneler og underjordiske arbejder: De målere, som ingeniører installerer på tunnelbeklædninger og klippebolte, fungerer til at overvåge konvergens, som opstår på grund af overbelastningstryk. Systemet giver forhåndsadvarsel til ingeniørhold om strukturelle ændringer, der opstår, før de kan observere nogen synlig revnedannelse.

Høje Bygninger og Fundamenter: Armeringsjernstøjningsmålere og indstøbningsmålere i dybe fundament verificerer de antagelser om belastningsoverførsel, der blev gjort under design. De lukker kløften mellem geoteknisk forudsigelse og konstruktionsvirkelighed.

Vindmølletårne: De overfladesvejsede målere, som er fastgjort til tårnflanger, overvåger udmattelseskritiske samlinger af vindmølletårne ​​under vindbelastning. Betydningen af ​​denne udvikling er øget, fordi onshore og offshore vindmølleparker ekspanderer over hele verden.

Støttemure og skråninger: Distribuerede målearrays overvåger jordens massebevægelser, mens de sporer processen med progressiv fejl gennem deres målemuligheder. Den indsamlede information tilhører kategorien væsentlige data, som beskytter jernbane- og motorvejsdæmningsprojekter mod potentielle farer.

Begrænsninger og ærlige afvejninger

Ingen sensor er perfekt til enhver applikation. At forstå begrænsningerne ved VW strain gauges sikrer, at du specificerer det rigtige værktøj til jobbet.

Ikke egnet til dynamiske målinger: VW-målerne måler kvasistatisk belastning, fordi de kun registrerer langsomme skiftende bevægelser. Til overvågning af højfrekvente vibrationer, der overstiger 1 til 2 Hz, skal du bruge enten accelerometre eller resistive foliemålere.

Højere enhedsomkostninger: Den præcise fremstillingsproces sammen med de interne elektroniske komponenter i en VW-måler resulterer i højere omkostninger sammenlignet med simple foliemålere. Omkostningerne bliver forsvarlige, når de bruges til permanente installationer, men det er fortsat unødvendigt for midlertidige laboratorieforsøg.

Kræver kompatibelt udlæsningsudstyr: VW-signaler har brug for specifikke udlæsningsenheder eller dataloggere, der kan matche deres frekvenskrav. Indkøbsteamene skal verificere budgetbegrænsninger sammen med kompatibilitetsbehov i begyndelsen af ​​deres planlægningsproces.

Indstøbningsmålere kan ikke genfindes: Indstøbningsmåleren bliver permanent efter installation i beton. Systemet har permanente installationsfejl, fordi de ikke kan rettes. Systemet kræver fabrikskalibrering sammen med ekspertinstallation, fordi disse to elementer garanterer korrekt systemydelse.

Ekstrem langtidskalibreringsafdrift: Mens VW-sensorer er usædvanligt stabile, kan de opleve mindre kalibreringsafdrift over ekstreme intervaller på flere årtier. Ingeniører bør gennemgå offentliggjorte driftspecifikationer for projekter, der overstiger 20 til 30 år uden planlagt genkalibreringsadgang.

VW vs. andre sensorteknologier

Hvordan er den vibrerende trådstrækmåler sammenlignet med alternative strukturelle sundhedsovervågningssensorer?

VW vs. Resistive (Folie) målere: VW-målere vinder let på nøjagtighed over lange kabler og forlængede tidsrammer. Foliemålere vinder på lavere startomkostninger og højfrekvent dynamisk respons.

VW vs. Fiber Optic (FBG) målere: FBG-sensorer udmærker sig ved distribueret sensing langs en enkelt kontinuerlig fiber og tilbyder ultra-langdistance-transmission. VW-sensorer vinder på de samlede omkostninger, økosystemets modenhed og letheden ved at udskifte udlæsningshardware.

VW vs. MEMS sensorer: MEMS (Micro-Electro-Mechanical Systems) udmærker sig i højfrekvente, dynamiske applikationer. VW-teknologi er fortsat det overlegne valg til statisk og kvasistatisk permanent overvågning.

Teknologi sammenligningstabel

Sensortype	Bedste brugssag	Langsigtet stabilitet	Typisk infrastrukturtilpasning
Vibrerende tråd	Langsom, statisk belastningsovervågning	Fremragende (årtier)	Dæmninger, tunneler, fundamenter, tunge civile
Resistiv (folie)	Højfrekvent dynamisk test	Dårlig til moderat	Laboratorietest, korttidsdiagnostik
Fiberoptik (FBG)	Distribuerede arrays med høj tæthed	Fremragende	Rørledninger, massive sammenhængende spænd
MEMS	Dynamisk vibrations- og hældningssporing	God	Seismisk overvågning, aktiv brodynamik

Best Practices for installation

At få mest muligt ud af din anlægssensor kræver omhyggelig installation.

Overflademontering: Korrekt overfladebehandling er obligatorisk. Slib overfladen flad og affedt den grundigt. Sørg for, at måleren er orienteret korrekt med hovedspændingsaksen, og installer fysiske dæksler for at beskytte sensoren mod byggetrafik.

Indlejring: Placer måleren sikkert i armeringsjernsholderen, og oprethold strenge krav til betondækning. Før signalkablerne forsigtigt for at undgå knæk eller rivning under betonstøbningen. Foretag altid en nul-aflæsning, før betonen sætter sig.

Overflade svejset: Overhold strengt svejsekvalitetskravene. Lad metallet undergå spændingsaflastning efter svejsning, og fuldfør dets afkølingsfase, før den indledende basislinjeaflæsning etableres.

Universal tips: Optag altid baseline-aflæsninger umiddelbart efter installation. Brug den indbyggede termistor til temperaturkompensationspraksis. Til sidst skal du etablere en klar kabelmærkningsprotokol for multisensor-arrays for at forhindre forvirring ved dataloggerterminalen.

Sådan specificeres og hentes din måler

Når du er klar til at anskaffe en vibrerende trådstrækningsmåler, skal du fokusere på detaljerne. Opret en streng specifikationstjekliste, der inkluderer det påkrævede måleområde (målt i mikrostrain eller $\mu\varepsilon$), målelængde, driftstemperaturvindue, ønsket outputtype (analog vs. RS-485 digital), kabellængde og IP-klassificering.

Stil de rigtige spørgsmål, når du taler med leverandører. Anmod om prøvekalibreringscertifikater. Spørg om cross-ta3245lk-immunitet, hvis du installerer store multisensor-arrays. Bekræft, at deres sensorer er indbygget kompatible med dit foretrukne dataloggermærke, og bekræft leveringstider for store kommercielle mængder.

Til projekter, der kræver overfladeovervågning med høj præcision, tilbyder JMZX-212-serien en fremragende balance mellem holdbarhed og digital integration, der opfylder strenge internationale infrastrukturstandarder.

Konklusion

Den vibrerende trådstrækningsmåler tjener sin plads i langsigtet strukturel overvågning, ikke gennem prangende nyhed, men gennem dokumenteret pålidelighed. Den måler ændringer gennem robuste frekvenssignaler, der tilbyder enestående stabilitet, stærk interferensimmunitet og problemfri datatransmission over massive byggepladser. Selvom de ikke er beregnet til dynamiske, højhastighedspåvirkningstest, er deres kvasistatiske ydeevne uovertruffen. Det er en kvalitet, der betyder mest, når disse sensorer forventes at overleve sikkert de byggemandskaber, der installerede dem.

Klar til at udstyre dit næste projekt? Vi inviterer dig til at indsende dine projektspecifikationer til vores ingeniørteam for personlig support til valg af sensorer. Kontakt os i dag for et tilbud eller for at downloade omfattende produktdatablade.

Ofte stillede spørgsmål

1. Hvor nøjagtig er en vibrerende trådstrækningsmåler?

Når den er installeret korrekt og temperaturkompenseret ved hjælp af dens indbyggede termistor, tilbyder en højkvalitets VW strain gauge typisk en nøjagtighed på $\pm0,1\%$ til $\pm0,5\%$ af dens fulde skala, hvilket gør den yderst pålidelig til strukturel sundhedsovervågning.

2. Kan VW-målere arbejde under vand?

Ja. Indstøbnings- og overflademonterede VW-målere forsegles rutinemæssigt med høje IP-klassificeringer (ofte IP68). Dette giver dem mulighed for at fungere permanent, mens de er nedsænket i vand, hvilket er afgørende for dæmnings- og dybfundamentprojekter.

3. Hvad er den typiske levetid for en indlejret strain gauge?

Fordi den indvendige ståltråd er hermetisk forseglet og beskyttet mod ekstern oxidation, kan en indbygget VW strain gauge nemt fungere nøjagtigt i 25 til 50 år, ofte ved at vare hele designlevetiden for værtsstrukturen.

4. Har jeg brug for specielt udstyr til at læse dataene?

Ja. Fordi VW-målere udsender et frekvenssignal i stedet for en simpel spænding, skal du bruge en dedikeret udlæsningsenhed for vibrerende ledninger eller en datalogger, der er specifikt konfigureret med et interfacemodul med vibrerende ledninger.

5. Kan et knækket kabel på en indlejret måler repareres?

Hvis et kabel er afskåret uden for betonkonstruktionen, kan det splejses ved hjælp af korrekte vandtætte samledåser. Men hvis kablet er brudt dybt inde i betonstøbningen nær sensorlegemet, går måleren permanent tabt. Dette understreger behovet for omhyggelig kabelføring under byggeriet.
